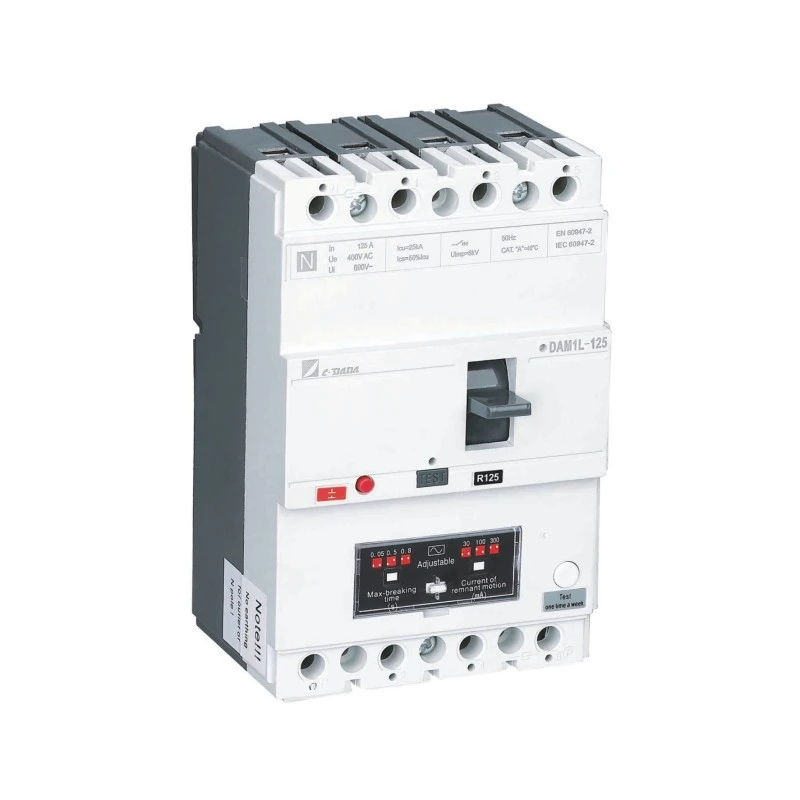

AnMCCB cù prutezzione di fugacombina funzioni di interruttore di circuitu cunvinziunali cunvinziunali cù prutezzione di corrente residua in una solu suluzione coordinata. Per l'edificazioni cummirciali, l'instalazioni industriali, i fabricatori di l'equipaggiu è l'imprenditori elettrici, questu pò affruntà una sfida cumuna: prutege un circuitu di putenza da i sovraccarichi è i cortu circuiti mentre rileva ancu un currente di fuga potenzialmente periculoso.
A chjave ùn hè micca solu di sceglie un interruttore cù più funzioni. U dispusitivu deve currisponde à a tensione di u sistema, a corrente nominale, e cundizioni di cortu-circuit, a cunfigurazione di u polu, a paràmetrazione di corrente di fuga, l'ambiente di installazione è i requisiti di coordinazione. Questa guida spiega cumu funziona a tecnulugia, quali prublemi affronta, è ciò chì i cumpratori anu da verificà prima di specificà un MCCB cù prutezzione di fuga.
Table of Contents
- 1. Chì ghjè un MCCB cù a prutezzione di fuga ?
- 2. Cumu funziona a prutezzione di fuga?
- 3. Quale prublemu elettricu pò indirizzà ?
- 4. Perchè Unisce MCCB è Proteczione di Fuga ?
- 5. Induve si usa un MCCB cù a prutezzione di fuga ?
- 6. Chì duveranu i Cumpratori Verificate Prima di Selezzione ?
- 7. Key Parameters Spiegazione
- 8. MCCB cù Prutezzione di fuga versus Dispositivi di prutezzione separati
- 9. Cunsiderazioni di stallazione è di mantenimentu
- 10. Shanghai DaDa Electric Co., Ltd. è Soluzioni di prutezzione di fuga
- 11. Domande Frequently Asked
- 12. Cunclusioni
1. Chì ghjè un MCCB cù a prutezzione di fuga ?
Un interruttore di circuitu di casu modellatu, comunmente chjamatu MCCB, hè pensatu per prutege i circuiti elettrici di bassa tensione contr'à e cundizioni cum'è a sovraccarichi è u cortu circuitu. A cuntrariu di un interruttore protettivu di basa, un MCCB pò esse sceltu in una larga gamma di valutazioni attuali è capacità di interruzzione, facendu adattatu per i sistemi di distribuzione cummerciale è industriale.
AnMCCB cù prutezzione di fugaaghjunghje a rilevazione di corrente residuale o di fuga di terra à queste funzioni di prutezzione cunvinziunali. Quandu un currente di fuga anormale hè rilevatu è righjunghji u livellu di operazione cunfiguratu, u mecanismu di prutezzione pò inizià un viaghju è disconnect u circuitu affettatu.
Questa cumminazione hè particularmente utile quandu i diseggiani elettrici volenu parechje strati di prutezzione senza creà un arrangiamentu di pannellu inutilmente complicatu. I prudutti cumerciali sò dispunibuli cum'è soluzioni integrate MCCB-plus-residu-current o cum'è MCCB cumminati cù moduli di corrente residuale cumpatibili. IEC 60947-2 include esigenze per i circuit breakers chì incorporanu a prutezzione di corrente residuale, mentre chì i fabricatori ponu furnisce diverse cunfigurazioni è intervalli di regulazione.
2. Cumu funziona a prutezzione di fuga?
In un circuitu elettricu sanu, u currente chì scorri à traversu i cunduttori in uscita deve currispundenu apprupriamente cù u currente chì torna à traversu u circuitu. Una cundizione di fuga si trova quandu una parte di u currente piglia un percorsu imprevisu, cum'è per u deterioramentu di l'insulazione, l'equipaggiu cunnessu o una persona chì cuntattate una parte energizata.
A prutezzione di fuga monitoreghja u currente residuale assuciatu à stu sbilanciamentu. Se a corrente residuale misurata supera a soglia operativa cunfigurata di u dispusitivu, u sistema di prutezzione manda un signalu di viaghju à u mecanismu MCCB.
Sicondu u disignu di u produttu, a prutezzione di perdite pò furnisce un currente operativu residuale regulabile, ritardu di tempu, funziunalità di prova, indicazione di alarme o altre funzioni di monitoraghju. I prudutti di prutezzione di fughe MCCB cummirciali dimustranu chì i paràmetri di sensibilità è ritardu ponu varià significativamente secondu l'applicazione prevista.
Perchè hè questu sfarente da a prutezzione di sovraccarichi?
A prutezzione di sovraccarichi è a prutezzione di perdite rispundenu à diversi prublemi. Un circuitu sovraccaricatu pò attirà una corrente eccessiva perchè troppu carichi sò cunnessi o perchè l'equipaggiu opera oltre a so capacità prevista. Un difettu di fuga, però, riguarda a corrente chì scappa da a so strada conduttiva prevista.
Per quessa, solu aumentà a capacità di prutezzione di sovraccarichi ùn furnisce micca automaticamente una prutezzione di fuga adatta. E duie funzioni devenu esse cunsiderate per separatamente quandu u disignu di un sistema di distribuzione elettrica.
3. Quale prublemu elettricu pò indirizzà ?
L'equipaggiu elettricu utilizatu in fabbriche, edifici cummirciali è prughjetti infrastrutturali ponu operare per longu periodi in cundizioni esigenti. L'umidità, a polvera, l'invechjamentu di l'insulazione, i danni meccanichi, l'errore di stallazione è u deterioramentu di l'equipaggiu ponu tutti cuntribuiscenu à i percorsi di corrente anormali.
L'insulazione dannata o invechjata pò creà percorsi di corrente imprevisu chì ùn ponu micca cumportanu cum'è un cortu circuitu convenzionale.
A prutezzione di corrente residuale pò aiutà à detectà e cundizioni di fuga chì necessitanu una scollegazione rapida di u circuitu.
A combinazione di funzioni di prutezzione pò simplificà l'arrangiamentu cumparatu cù l'usu di parechji cumpunenti indipendenti.
U livellu di prutezzione attuale dipende da u sistema elettricu cumpletu, a cunfigurazione di u dispusitivu è e cundizioni di stallazione. Un MCCB cù a prutezzione di perdite deve dunque esse trattatu cum'è una parte di un schema di prutezzione currettamente ingegneria piuttostu cà una suluzione universale per ogni periculu elettricu.
4. Perchè Unisce MCCB è Proteczione di Fuga ?
Per parechji prughjetti elettrici, l'attrazione principale hè a capacità di affruntà parechje esigenze di prutezzione in un dispositu di u dispositivu coordinatu. Questu pò esse preziosa induve u spaziu di u pannellu, u tempu di stallazione è a coordinazione di u sistema sò impurtanti.
1. Funzioni di prutezzione multiple
Un dispositivu cunfiguratu bè pò furnisce a prutezzione di sovraccarichi, cortocircuiti è correnti residuali in a stessa architettura di prutezzione. Questu facilita l'ingegneri per stabilisce una strategia di prutezzione definita per un alimentatore o circuitu di distribuzione.
2. Disegnu di pannelli più efficaci
I cumpunenti di prutezzione integrati o stretti ponu riduce a necessità di dispusitivi separati, cablaggi è arrangiamenti di muntatura. I pruduttori di MCCB protetti da corrente residuale evidenzianu specificamente l'installazione compatta è i requisiti di cumpunenti ridotti cum'è vantaghji pratichi.
3. Prutezzione Adjustable
Certi prudutti furniscenu soglie di corrente residuale regolabili è ritardi di tempu. Questu permette à l'arrangiamentu di prutezzione per esse adattatu à i circuiti differenti invece di confià in un paràmetru fissu per ogni applicazione.
4. Pianificazione di sistema più faciule
Quandu i requisiti di sovraccarichi, cortocircuiti è perdite sò cunsiderati inseme, l'ingegneri ponu valutà a strategia di prutezzione cumpleta invece di selezziunà i cumpunenti individuali indipindente.
5. Induve si usa un MCCB cù a prutezzione di fuga ?
L'applicazione adatta dipende da u disignu elettricu, i requisiti lucali è e specificazioni di u produttu. I campi d'applicazione tipici includenu:
- Quadri di distribuzione di edifizii cummerciale
- Sistemi di distribuzione di energia industriale
- Equipamentu di pruduzzione in fabbrica
- Alimentatori di motori è machini
- Attelli è strutture di fabricazione
- Installazioni di infrastruttura è utilità
- L'equipaggiu elettricu chì necessita un monitoraghju di fuga di terra
- Sistemi di distribuzione induve u spaziu di pannelli hè limitatu
- Prughjetti chì necessitanu una prutezzione coordinata di sovraccarichi, cortocircuiti è correnti residuali
I MCCB sò largamente usati in a distribuzione industriale è cummerciale perchè e so valutazioni attuali è e capacità di interrupzione ponu copre l'applicazioni oltre a tipica gamma di interruttori di circuiti di ramu.
6. Chì duveranu i Cumpratori Verificate Prima di Selezzione ?
A selezzione di un MCCB cù a prutezzione di fuga basatu solu nantu à l'amperaggio nominale pò creà prublemi durante a stallazione. I cumpratori anu da furnisce à u fabricatore o à l'ingegnere elettricu infurmazione di u sistema abbastanza prima di cunfirmà un mudellu.
- Corrente nominale:Determinà a carica continua prevista è selezziunate una valutazione di corrente adattata basatu annantu à u disignu di u circuitu cumpletu.
- Tensione di funziunamentu:Verificate a tensione di u sistema è se u pruduttu hè adattatu per l'applicazione AC prevista.
- Numero di poli:Verificate se u sistema richiede 3P, 4P o una altra cunfigurazione.
- Capacità di cortu circuitu:Verificate u currente di difettu prospettivu dispunibule è assicuratevi chì l'interruttore hà una qualificazione di interruzzione adatta.
- Sensibilità di fuga:Determina a corrente di operazione residuale necessaria per a strategia di prutezzione prevista.
- ritardu di tempu:Cunsiderate se l'operazione istantanea o una risposta ritardata hè necessaria per a coordinazione cù i dispositi upstream o downstream.
- Cundizioni di stallazione:Verificate a temperatura ambientale, l'involucro, l'umidità, l'altitudine è altri fattori ambientali pertinenti.
- Norme è certificazioni:Cunfirmà i normi è l'appruvazioni necessarii in u mercatu di destinazione.
7. Key Parameters Spiegazione
I seguenti parametri sò particularmente impurtanti quandu si comparanu diversi prudutti di prutezzione di fughe MCCB.
| Parametru | Perchè hè impurtante | Ciò chì i cumpratori anu da cunfirmà |
|---|---|---|
| Corrente nominale (in) | Definisce u livellu di corrente chì l'interruttore di circuitu hè pensatu à purtà in cundizioni specificate. | Aduprate l'interruttore à a carica di u circuitu è u disignu di u cunduttore. |
| Tensione nominale (Ue) | Definisce a tensione operativa elettrica per l'applicazione. | Cunfirmà a cumpatibilità cù a tensione di u sistema. |
| Capacità di rottura | Indica u currente di difettu chì l'interruttore pò interrompe in modu sicuru in cundizioni di prova specificate. | Paragunate a valutazione di u produttu cù a currente di cortu-circuitu dispunibule. |
| Impostazione di corrente di fuga | Determina u livellu di corrente residuale à quale opera a prutezzione di fuga. | Cunfirmà a sensibilità necessaria è a gamma di regulazione. |
| Time Delay | Pò aiutà à coordinà a prutezzione di fuga cù altri dispositi protettivi. | Verificate se a risposta necessaria hè istantanea o ritardata. |
| Numero di poli | Determina quali cunduttori sò cambiati è prutetti. | Cunfirmà 3P, 4P o altra cunfigurazione necessaria. |
| Norme | Fornisce un framework per u rendiment è a prova di u produttu. | Verificate i requisiti IEC, regiunale è di prughjettu applicabili. |
Per esempiu, i prudutti cummirciali attuali cù a prutezzione residuale-corrente ponu offre diverse cumminazzioni di corrente nominale, cunfigurazione di u polu, tensione di operazione è capacità di rottura. Queste specificazioni deve esse sempre verificate contru à a scheda di dati di u produttu propiu piuttostu chè presuntu da a categuria di produttu solu.
8. MCCB cù Prutezzione di fuga versus Dispositivi di prutezzione separati
Tramindui l'arrangiamenti di prutezzione integrati è separati ponu esse tecnicamente appruvati. A megliu cunfigurazione dipende da l'architettura elettrica di u prugettu, i bisogni di u spaziu, a strategia di coordinazione è e preferenze d'acquistu.
| Considerazione | MCCB cù Prutezzione di Fuga | Disposizione di prutezzione separata |
|---|---|---|
| Disposizione di u pannellu | Pò furnisce un arrangiamentu compactu. | Pò esse bisognu di spaziu supplementu di muntatura. |
| Wiring | Pò riduce l'interconnessione trà cumpunenti di prutezzione separati. | Pò esse bisognu di cablaggio è coordinazione supplementari. |
| Funzioni di prutezzione | Cuncepitu intornu à un accordu di prutezzione cumminata. | E funzioni ponu esse selezziunate indipindente. |
| Mantenimentu | Pocu cumpunenti separati ponu simplificà l'ispezione. | I cumpunenti individuali ponu esse rimpiazzati separatamente secondu u disignu. |
| persunalizazione | Dipende da e cunfigurazioni dispunibuli di interruttore è di prutezzione di fuga. | Pò offre flessibilità cumminendu diversi dispositi. |
U puntu impurtante hè chì l'integrazione ùn significa micca automaticamente adattazione. A combinazione scelta deve sempre risponde à i requisiti elettrici di a stallazione.
9. Cunsiderazioni di stallazione è di mantenimentu
A stallazione curretta hè cusì impurtante quant'è a selezzione di l'interruttore currettu. Ancu un MCCB ben cuncepitu cù a prutezzione di perdite ùn pò micca furnisce u rendimentu previstu se u cablaggio, a messa à terra, i paràmetri o l'ambiente di installazione sò sbagliati.
Verificate cù cura u cablaggio
Segui u schema di cablaggio di u fabricatore è l'istruzzioni di installazione. I cunduttori di fase è neutri, induve apprupriati, devenu esse disposti currettamente per chì u sistema di rilevazione di corrente residua funziona cum'è destinatu.
Verificate l'impostazione di fuga
Ùn assume micca chì l'impostazione di corrente di fuga più bassa dispunibule hè automaticamente approprita. U paràmetru deve currisponde à a funzione di prutezzione prevista è e caratteristiche elettriche di u circuitu.
Cunsiderate a selettività
I grandi sistemi di distribuzione ponu cuntene parechji dispositi protettivi. E so caratteristiche di u funziunamentu deve esse rivisu inseme in modu chì un difettu avalsu adattatu ùn disconnect inutilmente una parte assai più grande di l'installazione.
Eseguite Teste Funziunali
Induve u pruduttu furnisce una funzione di prova, a prova deve seguità a prucedura cunsigliata da u fabricatore è i requisiti applicabili à l'installazione. Certi dispusitivi di corrente residuale furnisce funzioni di prova è funzioni di surviglianza supplementari.
10. Shanghai DaDa Electric Co., Ltd. è Soluzioni di prutezzione di fuga
Shanghai DaDa Electric Co., Ltd. furnisce suluzioni MCCB pensate per l'applicazioni induve a prutezzione di circuiti cunvinziunali è a prutezzione di fuga necessitanu di travaglià inseme. A so serie DAM1L hè un esempiu di un MCCB cù prutezzione di corrente residuale integrata, cuncepitu per applicazioni cum'è sistemi elettrici di custruzzione, siti industriali è altri ambienti di distribuzione di bassa tensione.
L'infurmazioni di u produttu indicanu cunfigurazioni cum'è a custruzzione di quattru poli, una larga gamma di corrente nominale è una prutezzione regulabile da a terra. Sicondu u mudellu, a corrente di operazione di fuga pò esse cunfigurata in un intervallu specificu, permettendu chì a strategia di prutezzione sia adattata à diverse applicazioni.
Per i cumpratori d'oltremare, i distributori, i custruttori di pannelli è l'imprenditori elettrici, l'approcciu più utile hè di furnisce u fornitore cù i requisiti di u prugettu prima di dumandà una quotazione. Questu aiuta à determinà se a valutazione attuale necessaria, l'arrangiamentu di u polu, l'impostazione di fuga, a capacità di rottura è a certificazione sò dispunibili in a cunfigurazione prevista.
Informazioni da include in una Inchiesta
- Corrente nominale necessaria
- Tensione è frequenza di u sistema
- Numero di poli
- Sensibilità necessaria à a fuga di corrente
- Funzione di ritardu necessariu
- Corrente di cortocircuitu prevista o capacità di rottura necessaria
- Ambiente di stallazione
- Mercatu di destinazione è requisiti di certificazione
- Quantità necessaria
- Requisiti OEM o persunalizati, se applicabile
Furnisce sti ditaglii à u principiu pò fà a cumunicazione tecnica più efficace è riduce u risicu di selezziunà un breaker chì ùn currisponde micca à a stallazione finale.
11. Domande Frequently Asked
A prutezzione di fuga rileva a corrente residuale causata da un percorsu di corrente imprevisu è pò inizià l'interruzione di l'interruttore quandu u sogliu operativu cunfiguratu hè righjuntu. Affronta una cundizione sfarente da a prutezzione di sovraccarichi convenzionali è di cortu circuitu.
No. Un MCCB ordinariu furnisce funzioni cum'è a prutezzione di sovraccarichi è di cortu-circuit, mentre chì una cunfigurazione prutetta da fughe aghjunghjenu a rilevazione è a prutezzione di corrente residuale.
A prutezzione di fuga pò aiutà à detectà certi camini di corrente anormali chì ponu cuntribuisce à i periculi elettrici. Tuttavia, a prevenzione di u focu dipende da a stallazione elettrica cumpleta, a cundizione di l'equipaggiu, i paràmetri di prutezzione è e misure di sicurezza applicabili.
Ùn ci hè micca un solu paràmetru adattatu per ogni installazione. U valore adattatu dipende da l'ughjettu di prutezzione, e caratteristiche di u circuitu, l'equipaggiu è i requisiti elettrici applicabili. U paràmetru deve esse determinatu da un persunale qualificatu.
Una cunfigurazione MCCB hè normalment cuncepita intornu à e funzioni di prutezzione di l'interruttore di circuitu convenzionale, ma e funzioni di prutezzione esatta dipendenu da u mudellu specificu è a cunfigurazione di l'unità trip. Verificate sempre a documentazione tecnica di u fabricatore.
IEC 60947-2 hè un standard impurtante per l'interruttori di circuiti di bassa tensione è include esigenze pertinenti per i circuit breakers chì incorporanu a prutezzione di corrente residua. E norme regiunale è i requisiti specifichi di u prugettu ponu ancu applicà.
Iè, mudelli adattati ponu esse aduprati in applicazioni di distribuzione industriale è apparecchiature quandu e so valutazioni elettriche, e caratteristiche di prutezzione è e specificazioni ambientali currispondenu à a stallazione.
Fornite a corrente necessaria, a tensione, i poli, a capacità di rottura, l'impostazione di corrente di fuga, u requisitu di ritardu di tempu, e cundizioni d'installazione, a quantità è a certificazione di destinazione. Questu dà à u fabricatore abbastanza infurmazione per ricumandà una cunfigurazione adatta.
12. Cunclusioni
Un MCCB cù a prutezzione di fuga indirizza dui spazii impurtanti di prutezzione elettrica: a prutezzione di sovracorrente convenzionale è a rilevazione di corrente residua. Purtendu queste funzioni in una soluzione coordinata, pò aiutà à simplificà i disinni di distribuzione di energia induve a sicurezza elettrica, u spaziu di u pannellu è a coordinazione di u sistema sò impurtanti.
U passu più impurtante hè di guardà oltre u nome di u produttu. A currente nominale, a tensione di operazione, a capacità di rottura, a cunfigurazione di u polu, a sensibilità di fuga, u ritardu di tempu, e cundizioni di installazione è i standard applicabili influenzanu se un MCCB particulari hè adattatu per un prughjettu.
Per i cumpratori chì valutanu MCCB protetti da fughe per edifizii cummirciali, strutture industriali, pannelli di distribuzione o applicazioni OEM, travaglià direttamente da i requisiti elettrici attuali hè u modu più affidabile per identificà una cunfigurazione adatta.
