Questa guida spiega cumu funziona un interruttore in miniatura di 6kA AC, ciò chì significa veramente a valutazione 6kA, cumu e curve di viaghju B, C è D influenzanu u rendiment, è cumu selezziunà a cunfigurazione di corrente nominale è di u polu. Identifica ancu errori di compra cumuni è furnisce una lista di verificazione pratica per ingegneri, contractanti è cumpratori chì valutanu e soluzioni MCB da i pruduttori cum'èShanghai DaDa Electric Co., Ltd.
Table of Contents
- Chì ghjè un interruttore di circuitu miniatura AC 6kA?
- Perchè a capacità di rottura 6kA importa?
- Cumu un Interruttore di Circuitu Miniatura AC Protege un Circuitu?
- Quali parametri tecnichi duveranu i compratori di verificà?
- Cumu B, C, è D Trip Curves Affettanu a Selezzione?
- Induve sò l'interruttori in miniatura AC 6kA comunemente usati?
- Chì prublemi ponu aiutà à prevene u MCB ghjustu?
- Cumu i cumpratori ponu selezziunà un MCB 6kA adattatu?
- Errori cumuni di selezzione da evità
- Perchè travaglià cun un fabricatore MCB espertu?
- Domande Frequenti
- Cuntattate cù Shanghai DaDa Electric Co., Ltd.

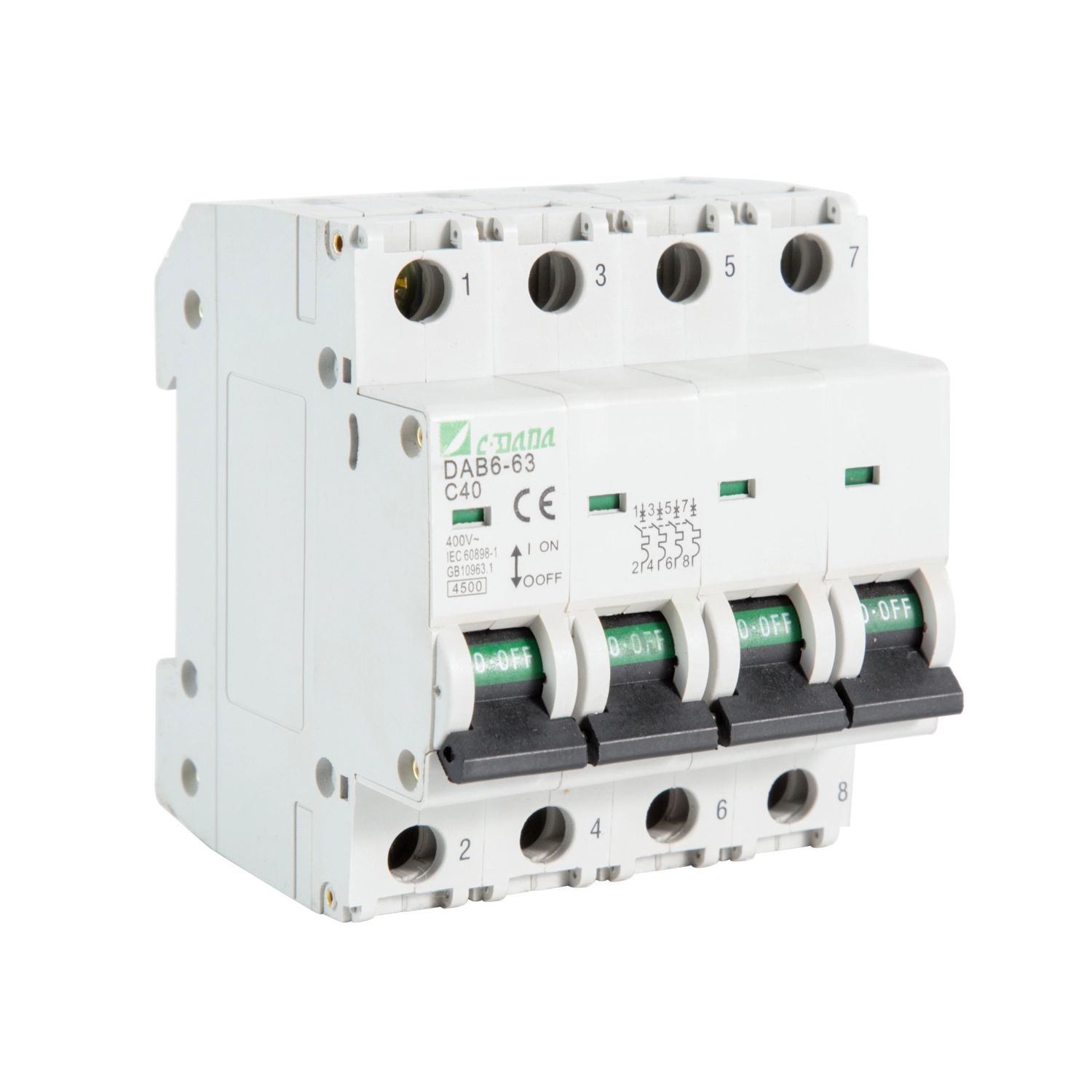

Chì ghjè un interruttore di circuitu miniatura AC 6kA?
Un interruttore di circuitu in miniatura, cumunimenti chjamatu MCB, hè un dispositivu di commutazione protettiva cuncepitu per disconnect automaticamente un circuitu elettricu quandu si verificanu cundizioni di corrente anormali. A cuntrariu di un fusible tradiziunale, un MCB pò esse resettenutu normalmente dopu chì u difettu hè statu sguassatu, facendu cunvene per l'operazione è u mantenimentu ripetutu.
U termu6kAsi riferisce à a capacità nominale di rottura di cortocircuiti di l'interruttore in e cundizioni di prova applicabili. In termini simplici, un MCB 6kA hè cuncepitu per interrompe in modu sicuru una corrente di cortocircuitu prospettiva finu à 6,000 ampere quandu i requisiti specificati sò soddisfatti.
I prudutti conformi à a norma IEC/EN 60898-1 specificanu in generale parametri cum'è a corrente nominale, a tensione nominale, a frequenza, a capacità di rottura è e caratteristiche di scattu istantaneu. E gamme MCB cummirciali ponu offre valutazioni 6kA in diverse valutazioni attuali è cunfigurazioni di u polu.
6kA ùn hè micca u currente normale di u funziunamentu di l'interruttore. Un MCB 16A, per esempiu, hè destinatu à purtà a so corrente nominale in cundizioni specificate, mentre chì a figura 6kA descrive a so capacità di interruzzione di cortu circuitu. Queste duie specificazioni rispondenu à e dumande di ingegneria completamente diverse.
Perchè a capacità di rottura 6kA importa?
I cortu circuiti ponu pruduce currenti estremamente elevati in un periudu assai cortu. Se u dispositivu protettivu ùn pò micca interrompe in modu sicuru u currente di difettu dispunibule in u so puntu di stallazione, e cunsequenze ponu include dannu severu di cuntattu, calore eccessivu, fallimentu di l'equipaggiu, o arcu elettricu periculoso.
Dunque, a capacità di rottura ùn deve esse scelta solu perchè 6kA hè una specificazione cumunimenti dispunibili. A currente di cortu-circuitu pruspettiva in u puntu di stallazione deve esse evaluata, è l'interruttore sceltu deve avè una capacità d'interruzzione adatta per quellu sistema.
| Parametru | Ciò chì significa | Perchè hè impurtante |
|---|---|---|
| 6kA | Capacità nominale di rottura di cortocircuiti | Determina se l'interruttore pò interrompe u nivellu di corrente di difettu specificatu in modu sicuru |
| Corrente nominale (in) | Classificazione attuale normale di u MCB | Deve esse coordinatu cù a capacità di u cunduttore è a carica prevista |
| Tensione nominale (Ue) | Tensione operativa per l'applicazione | Deve esse cumpatibile cù u sistema elettricu |
| Curva di viaghju | Definisce a gamma di scattu magneticu istantaneu | Aiuta à prevene u scontru fastidiosu mentre mantene a prutezzione di difetti |
| Numero di poli | Numero di cunduttori cambiati / prutetti | Deve currisponde à a cunfigurazione di u circuitu |
E specificazioni di u fabricatore illustranu chì i MCB 6kA sò dispunibuli per una gamma di valutazioni attuali è cunfigurazioni di tensione, cumprese i sistemi di distribuzione cumuni di 230V è 400V AC.
Cumu un Interruttore di Circuitu Miniatura AC Protege un Circuitu?
Un MCB tipicu combina meccanismi di prutezzione termale è magnetichi. Queste duie funzioni indirizzanu diversi prublemi elettrici.
- Prutezzione termale:Una sobrecarga sustinuta riscalda un elementu bimetallicu. Quandu a temperatura righjunghji u limitu di u funziunamentu, u mecanismu libera è apre u circuitu.
- Prutezzione magnetica:Un altu currente di cortu circuitu crea un forte effettu magneticu chì attiva u mecanismu di viaghju istantaneu, disconnecting the circuit rapidly.
- Commutazione manuale:U MCB pò esse cambiatu manualmente per l'isolamentu di u circuitu durante u travagliu di mantenimentu o installazione.
Questa cumminazione face chì l'MCB hè adattatu per i circuiti induve i sovraccarichi di longa durata è i difetti bruschi di cortocircuiti anu da esse indirizzati. Gamma di prudutti muderni MCB cumunamente combina liberazioni termali è magnetichi è ponu furnisce caratteristiche B, C, o D secondu a carica prevista.
Quali parametri tecnichi duveranu i compratori di verificà?
I cumpratori spessu si focalizeghjanu nantu à a valutazione attuale è u prezzu mentre trascuranu altri parametri. Per una specificazione di prughjettu affidabile, e seguenti caratteristiche deve esse verificate inseme.
| Specificazione | Cunsigliu tipicu | Puntu di cuntrollu di u cumpratore |
|---|---|---|
| Capacità di rottura | 6kA | Confirmate chì hè adattatu per u currente di difettu prospettivu |
| Corrente nominale | Dipende da l'applicazione | Coordinate cù a capacità di carica è di cunduttore |
| Tensione nominale | Tensioni cumuni di distribuzione AC | Abbinate a tensione di u sistema |
| Frequency | 50/60Hz cumunimenti specificatu | Cunfirmà a cumpatibilità cù a reta locale |
| Caratteristica di u viaghju | B/C/D | Abbinate a curva per carica e caratteristiche d'inrush |
| Cunfigurazione Pole | 1P, 1P + N, 2P, 3P, 4P secondu u pruduttu | Abbina l'arrangiamentu di cablaggio |
| Muntà | A ferrovia DIN hè cumuna | Cunfirmà a cumpatibilità cù u pianu di distribuzione |
| Norme | IEC/EN 60898-1 o altra norma applicabile | Richiede documentazione tecnica è certificazione induve hè necessariu |
A ducumentazione di u produttu da i pruduttori stabiliti generalmente furnisce questi parametri inseme invece di trattà a capacità di rottura cum'è una specificazione isolata.
Cumu B, C, è D Trip Curves Affettanu a Selezzione?
A curva di viaghju hè una di e decisioni più impurtanti quandu si specifica un MCB. A lettera descrive u intervallu apprussimativu in quale a liberazione istantanea magnetica opera in relazione à a corrente nominale di l'interruttore.
| Curva | Tipica gamma di scatto magneticu | Applicazione tipica |
|---|---|---|
| B | 3-5 × in | Carichi low-inrush, illuminazione, circuiti resistivi |
| C | 5-10 × in | Carichi generale è moderatamente induttivi |
| D | 10-20 × in | Carichi più elevati cum'è certi mutori è trasformatori |
Questi intervalli sò cumunimenti assuciati cù e caratteristiche IEC 60898-1 MCB.
Per esempiu, se un mutore produce una corrente di partenza temporale parechje volte più altu ch'è u so currente normale di u funziunamentu, una curva altamente sensibile pò sbattà inutilmente durante l'iniziu. Un dispositivu C-curve o D-curve pò esse più apprupriatu, secondu l'equipaggiu è u disignu di u circuitu cumpletu.
Induve sò l'interruttori in miniatura AC 6kA comunemente usati?
Un interruttore di circuitu in miniatura 6kA AC pò esse adattatu per parechje applicazioni di bassa tensione quandu u livellu di difettu attuale, a tensione, u currente è i requisiti di installazione entranu in e specificazioni di u dispusitivu.
- Distribuzione residenziale:i circuiti di illuminazione, i circuiti di socket, l'apparecchi domestici è i circuiti di filiale.
- Edifici cummirciali:schede di distribuzione d'uffiziu, sistemi di illuminazione, facilità di vendita, è circuiti d'equipaggiu.
- Pannelli di cuntrollu industriale:circuiti ausiliari, equipaggiu di cuntrollu, picculi muturi, è altri carichi di bassa tensione adattati.
- servizii di custruzzione:Circuiti ausiliarii HVAC, pompe, illuminazione è distribuzione generale di energia induve e specificazioni sò apprupriate.
- Armadi di distribuzione elettrica:Prutezzione di circuiti branchi è sistemi di distribuzione modulari.
L'applicazione attuale deve esse sempre verificata contru à a documentazione di u produttu di u fabricatore è i requisiti di l'installazione. Una qualificazione 6kA ùn deve mai esse presuma per esse adatta per ogni ambiente elettricu.
Chì prublemi ponu aiutà à prevene u MCB ghjustu?
Unu di i più grandi prublemi di compra ùn hè micca solu se un rottore funziona, ma s'ellu si cumporta in modu coherente in e cundizioni per quale hè statu sceltu.
1. Overload persistente
Un circuitu chì porta una corrente eccessiva per troppu longu pò causà riscaldamentu di u cunduttore è deterioramentu prematuru di l'equipaggiu. A liberazione termica hè pensata per risponde à e cundizioni di sovraccarichi sustinuti.
2. Dannu Cortu-Circuit
Una capacità di rottura adatta permette à l'MCB di interrompe una corrente di guasti eccessiva senza superà a capacità di interruzzione specifica di u dispusitivu.
3. Nuisance Tripping
Una curva di viaghju inadatta pò causà interruzioni innecessarii quandu l'equipaggiu principia. L'accordu di e caratteristiche B, C o D à a carica aiuta à trattà stu prublema.
4. Mantenimentu difficiule
Un MCB modulare pò furnisce un isolamentu manuale cunvene, aiutendu l'elettricisti à identificà è travaglià in circuiti individuali senza necessariamente chjude un sistema di distribuzione sanu.
5. Procurement Uncertainty
In i prughjetti B2B, specificazioni tecniche incomplete ponu purtà à prudutti sbagliati, appruvazioni ritardate, o costi di rimpiazzamentu. Una scheda di dati di u produttu chjaru è parametri tecnichi definiti riducenu questi risichi.
Cumu i cumpratori ponu selezziunà un MCB 6kA adattatu?
Un prucessu di selezzione pratica pò esse divisu in parechje tappe. Questu aiuta à l'ingegneri è e squadre di compra à evità di sceglie un pruduttu solu da un titulu di catalogu.
-
Determina a tensione di u sistema.
Cunfirmà a tensione nominale AC è se l'applicazione hè monofase o trifase. -
Calculate o cunfirmà u currente di disignu.
A corrente nominale di l'MCB deve esse coordinata cù a carica di circuitu prevista è a corrente permessa di u cunduttore. -
Determinà u currente di cortu circuitu pruspettiva.
Verificate u currente di difettu dispunibule in u puntu di stallazione è cunfirmà chì a capacità di rottura di 6kA scelta hè adatta. -
Evaluate l'inrush di carica.
Identificà se u circuitu cuntene mutori, trasformatori, equipaghji capacitivi, alimentazione di commutazione, o altre carichi chì producenu una corrente di startup significativa. -
Sceglite a curva di viaghju adatta.
Sceglite B, C, o D basatu nantu à i bisogni di a carica è di prutezzione piuttostu cà solu sceglie l'opzione più cumuna. -
Sceglite a cunfigurazione di u polu.
Cunfirmà se u prugettu richiede 1P, 1P + N, 2P, 3P, 3P + N, o una altra cunfigurazione supportata da a serie di produttu. -
Verificate i normi è a documentazione.
Richiede a scheda tecnica applicabile, l'infurmazioni di prova, i certificati, i disegni dimensionali è l'istruzzioni di installazione. -
Verificate a cumpatibilità di u pannellu.
Verificate e dimensioni di a ferrovia DIN, a disposizione di terminale, a gamma di cunduttori, l'accessori è u spaziu di stallazione dispunibule.
- □ Tensione nominale cunfirmata
- □ Corrente nominale cunfirmata
- □ Capacità di rottura 6kA verificata
- □ Curva B/C/D scelta secondu a carica
- □ Cunfigurazione di u polu cunfirmata
- □ Standard applicabile cunfirmatu
- □ Dimensioni è montaggio DIN-rail verificati
- □ Certificazione è documentazione di prova dumandata
- □ Ambiente operativu rivisu
- □ Cuurdinazione cù a prutezzione upstream/downstream cunsiderata
Errori cumuni di selezzione da evità
Ancu quandu e specificazioni basi parenu currette, parechji sbagli ponu creà prublemi dopu a stallazione.
| Sbagliu | Prublemu potenziale | Pratica megliu |
|---|---|---|
| Sceglie solu per amperage | L'altri paràmetri critichi ponu micca currispondenu | Evaluate a tensione, a curva, a capacità di rottura, i poli è i standard inseme |
| Assumindu chì ogni interruttore 6kA hè intercambiabile | Diversi prudutti ponu avè diverse dimensioni è specificazioni di rendiment | Comparare schede dati cumplete |
| Utilizà a curva di viaghju sbagliata | Tripping fastidioso o adattabilità inadeguata di l'applicazione | Evaluà l'inrush di a carica attuale |
| Ignora u currente di difettu prospettivu | A capacità di rottura pò esse insufficiente | Verificate u livellu di difettu à u puntu di stallazione |
| Trascuranu a coordinazione di u cunduttore | A prutezzione ùn pò micca cuncorda bè cù u sistema di cablaggio | Coordinate a valutazione MCB cù a capacità di u cunduttore |
| Cumprà senza documentazione | L'appruvazioni è a stallazione ponu esse difficili | Richiede documenti tecnichi è di cunfurmità prima di cumprà |
A cuurdinazione curretta trà a corrente nominale, a capacità di u cunduttore, a caratteristica di viaghju è u livellu di difettu hè centrale per a selezzione MCB affidabile.
Perchè travaglià cun un fabricatore MCB espertu?
Per l'acquistu di grande volume, i prughjetti OEM, i partenariati di distribuzione è a fabricazione di pannelli elettrici, a qualità di u pruduttu hè solu una considerazione. I cumpratori anu ancu bisognu di specificazioni coerenti, produzzione stabile, cumunicazione tecnica responsiva è documentazione chì sustene l'appruvazioni di u prugettu.
Shanghai DaDa Electric Co., Ltd.pò esse cunsideratu cum'è un cumpagnu di fabricazione per i clienti chì cercanu suluzioni di circuit breaker in miniatura è prudutti di prutezzione elettrica di bassa tensione. Per i cumpratori B2B, l'evaluazione di u fornitore più utile deve fucalizza nantu à l'infurmazioni tecniche misurabili piuttostu cà i dichjarazioni di marketing solu.
- Specificazioni di u produttu chjaru è parametri tecnichi
- Gamma di corrente nominale è tensione definita
- Opzioni di capacità di rottura dispunibili
- Informazione di a curva di viaghju per diverse cundizioni di carica
- Disegni di u produttu è informazioni di stallazione
- Certificazione applicabile è documentazione di conformità
- Prucedure di fabricazione stabile è di cuntrollu di qualità
- Comunicazione tecnica per esigenze specifiche di u prugettu
- Supportu OEM / ODM induve applicabile
Per l'importatori è i distributori elettrici, questi fattori ponu esse particularmente impurtanti quandu i prudutti anu da esse integrati in diversi sistemi di distribuzione o venduti in parechji mercati.
Domande Frequenti
6kA si riferisce à a capacità nominale di rottura di cortocircuiti in e cundizioni di prova applicabili. Rapprisenta 6 000 ampere è ùn deve esse cunfunditu cù a currente nominale normale di l'MCB.
No. L'adattabilità dipende da a currente di cortu-circuit pruspettiva, a tensione di u sistema, a currente nominale, a caratteristica di u viaghju, a cunfigurazione di u polu, e cundizioni di stallazione, è a regulazione applicabile. U currente di difettu dispunibile deve esse verificatu prima di selezziunà l'interruttore.
I dui numeri descrizanu diversi paràmetri. 6kA hè un valore di capacità di rottura, mentri 6A hè un valore nominale di corrente. Un interruttore puderia avè una corrente nominale di 6A è una capacità di rottura di 6kA.
Identificanu diverse caratteristiche di scatto magneticu istantaneu. Sottu IEC 60898-1, B hè generalmente assuciatu cù circa 3-5 volte a corrente nominale, C cù circa 5-10 volte, è D cù circa 10-20 volte.
I mutori ponu avè una corrente di partenza sustanciale, cusì e caratteristiche C o D ponu esse adattate secondu u mutore è u circuitu. A selezzione finale deve cunsiderà a corrente di partenza, a corrente di difettu, l'impedenza di u cable, è a coordinazione cù altri dispositi protettivi.
Micca automaticamente. Se a corrente di cortu-circuitu pruspettiva supera a capacità di rottura nominale di l'interruttore, un dispositivu 6kA pò esse micca adattatu. L'interruttore deve esse sceltu secondu u livellu di difettu è i requisiti di installazione applicabili.
I cumpratori duveranu normalmente dumandà una scheda tecnica dettagliata, specificazioni tecniche, disegni dimensionali, istruzioni di installazione, documenti di prova o certificazione applicabili, è standard di produttu pertinenti. I requisiti specifici di u prughjettu ponu esse bisognu di documentazione supplementaria.
A cunsistenza trà i lotti di produzzione, a tracciabilità, a documentazione tecnica, u cuntrollu di qualità, a capacità di consegna è u supportu tecnicu post-vendita pò influenzà significativamente u costu tutale è l'affidabilità di un prughjettu elettricu B2B.
