Una Guida Pratica per i Circuit Breakers Residual Current with Over current Protection

Cosa hè un RCBO?

AnRCBO- interruttore di corrente residuale cù prutezzione di sopra currente - hè un dispositivu protettivu di bassa tensione chì combina a prutezzione di sovraccarichi, a prutezzione di cortu circuitu è ​​a rilevazione di corrente residua (fuga) in una sola unità stampata. À l'internu di l'alloghju compactu, un mecanismu di viaghju termale-magneticu gestisce i sovraccarichi è i cortocircuiti, mentre chì un trasformatore di corrente di sequenza zero compara continuamente a corrente chì scorre in i cunduttori vivi è neutri. Quandu a diffarenza supera u currente residuale nominale (IΔn), u dispusitivu viaghja in millisecondi, tagliendu l'alimentazione prima chì a corrente di fuga pò dannà a ghjente o pruvucà u focu.

Quandu sceglite un RCBO: sub-circuiti finali chì necessitanu sia a prutezzione di a corrente è a prutezzione persunale di fuga - recipienti esterni, circuiti di l'apparecchi, garages, soterrani, bagni è altri lochi umidi o facilmente accessibili.

U DABL-63 appartene à a classa RCBO: un dispositivu, trè prutezioni - l'scelta più spaziu è costu-efficace per i circuiti finali di casa monofase.

Cumu selezziunate u RCBO ghjustu?

1. Corrente nominale (In): currisponde à a carica cuntinuu di u circuitu, cù un spaziu per i currenti inrush di l'apparecchi (per esempiu, 40A copre i circuiti standard di l'apparecchi domestici).

2. Capacità di rupture (Icn): deve esse più altu ch'è u currente pruspettiva di cortu-circuit à u puntu di stallazione; 6kA copre i livelli tipici di difetti residenziali è commerciali leggeri.

3. Poles: 1P + N per circuiti finali monofasi cù muntatura compacta DIN-rail.

4. Caratteristica di tripping: C-curve (5-10× In) per carichi generale di a casa è di l'apparecchi; Curva B per l'elettronica sensitiva; Curva D per l'avviamentu di u mutore.

5. Norme è certificazione: a conformità IEC / EN 61009-1 è a marcatura CE sò a basa per i prughjetti internaziunali.

6. Applicazione: i recipienti esterni, i circuiti di l'apparecchi è l'illuminazione di garage / sotano pò esse bisognu di sensibilità più altu ch'è i circuiti interni generale.

Chì pare un RCBO ben specificatu

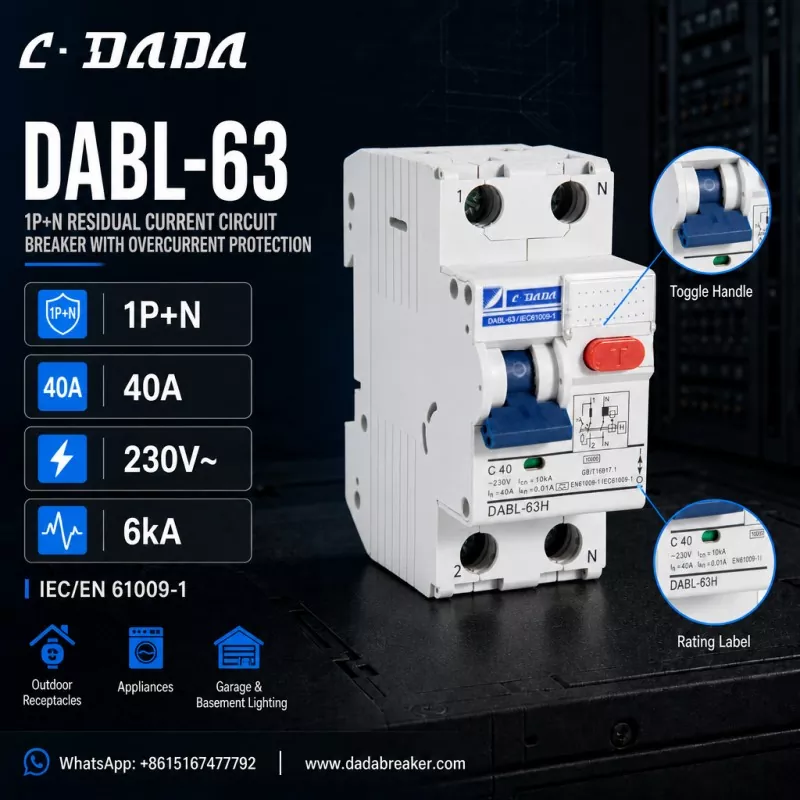

Per fà stu béton, cunzidira u DABL-63 daC·DADA Electric, un interruttore di corrente residuale 1P + N cun prutezzione di sopra currente chì illustra ciò chì cerca in questa classa di dispusitivu: cunfigurazione 1P + N

● Polo in tensione commutata è seguita neutra, compatta per schede di distribuzione standard DIN-rail 40A current rated (In)

● Cù C-curve tripping (C40) 230V ~ voltage nominali

● Capacità di rottura 6kA (Icn)

● IΔn = 0.01A (10mA) a prutezzione di corrente residuale di alta sensibilità

● Conformità IEC/EN 61009-1

● Pulsante di test T rossu per cuntrolli funziunali periodichi, terminali marcati 1/2/N, etichetta di qualificazione è schema di circuitu stampati nantu à a carcassa

● Custruitu per i recipienti esterni, l'apparecchi domestici, l'illuminazione di u garage è di u sotano

A logica daretu à sta specificazione

Un quadru 40A, 1P + N cù a prutezzione di fuga 10mA d'alta sensibilità copre a maiò parte di i circuiti finali residenziali: 40A currisponde à a carica di l'apparecchi cumuni è i circuiti di presa, 1P + N mantene u dispusitivu compactu per schede di distribuzione affollate, è a sensibilità di 10mA furnisce una strata extra di prutezzione persunale, esattamente in i spazii IEC damp, in i zitelli.

FAQ

Q: Cosa hè un RCBO?

A: Un RCBO - interruttore di corrente residuale cù a prutezzione di sopra currente - hè un dispositivu protettivu di bassa tensione di a tavola di reset chì combina a prutezzione di sovraccarichi, a prutezzione di cortu circuitu è ​​a prutezzione di corrente residua (fuga) in una unità, tipicamente finu à 63A per i circuiti finali.

Q: Chì hè a diffarenza trà un RCBO è un MCB?

A: Un MCB furnisce solu prutezzione di sovraccarichi è cortocircuiti. Un RCBO aghjunghjenu a rilevazione di corrente residuale (fuga) in cima, disconnecting u circuitu quandu a corrente di fuga supera IΔn - prutegge e persone è prevene incendi elettrici.

Q: Cosa significa IΔn = 10mA?

A: IΔn hè u currente di funziunamentu residuale nominale. 10mA hè una valutazione d'alta sensibilità: u dispusitivu viaghja quandu a corrente di fuga righjunghji 10mA, chì furnisce una prutezzione persunale più veloce cà a valutazione generale di 30mA.

Q: Cosa hè u DABL-63 RCBO?

A: U DABL-63 hè un interruttore di corrente residuale 1P + N cù una prutezzione di sovracorrente da C·DADA Electric - 40A, C-curve, 230V~, 6kA capacità di rottura è 10mA alta sensibilità di prutezzione di perdite, in cunfurmità cù IEC/EN 61009-1, per i recipienti esterni, l'illuminazione di u garage / casa.
