A 125 15KA Miniature Circuit Breakerhè cuncepitu per i sistemi elettrici chì necessitanu sia una alta capacità di corrente sia una prutezzione affidabile di cortocircuiti. A cuntrariu di i MCB convenzionali di bassa valutazione, un dispositivu 125A d'alta capacità di rottura pò affruntà applicazioni di distribuzione esigenti induve i currenti di difetti ponu esse considerablemente più alti. Questu articulu spiega cumu funziona un 125 15KA MCB, ciò chì significanu e so specificazioni chjave, induve pò esse usatu, cumu selezziunà è stallà bè, è ciò chì i squadre di compra deve esaminà prima di fà un ordine. Esplora ancu e caratteristiche pratiche di cuncepimentu di a serie DAB7-125 da Shanghai DaDa Electric Co., Ltd., cumprese a prutezzione termale-magnetica, u disignu di limitazione di corrente, i terminali di cavi grandi, è una capacità di rottura di 15kA.
Table of Contents
- Cos'è un interruttore in miniatura 125 15KA?
- Perchè 125A è 15KA importanu?
- Cumu Funziona u Meccanismu di Prutezzione?
- Quale Funzionalità Migliure u Prestazione Pratica?
- Induve pò esse usatu un 125 15KA MCB?
- Specificazioni chjave per esaminà
- Cumu selezziunà a cunfigurazione ghjustu
- Cunsiderazioni d'installazione è di mantenimentu
- Prublemi cumuni è prublemi di compra
- Perchè Shanghai DaDa Electric Co., Ltd.?
- Domande Frequenti
- Considerazioni finali

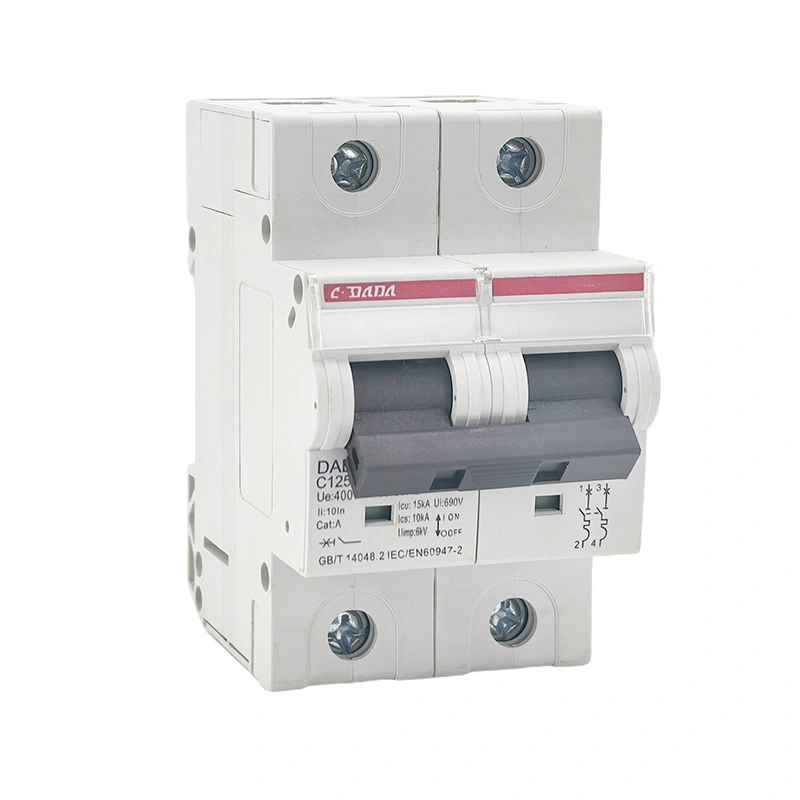

Cos'è un interruttore in miniatura 125 15KA?
A 125 15KA Miniature Circuit Breaker hè un dispositivu protettivu d'alta corrente cuncepitu per interrompe i circuiti elettrici quandu si verificanu cundizioni di corrente anormali. In a designazione di u produttu, "125" generalmente identifica una corrente nominale finu à 125A, mentri "15KA" si riferisce à una capacità di rottura di cortocircuiti di 15kA in e cundizioni di prova è standard applicabili.
Questi dui numeri descrizanu diverse caratteristiche elettriche. A valutazione 125A riguarda u currente chì l'interruttore hè pensatu à purtà in cundizioni di operazione specificate. A figura di 15kA hè in relazione à u livellu di corrente di cortocircuitu pruspettiva chì l'interruttore pò interrompe in modu sicuru in e so cundizioni specificate.
Questa distinzione hè impurtante quandu l'ingegneri paragunanu i circuit breakers. Una corrente nominale più alta ùn significa micca automaticamente una capacità di rottura di u cortu circuitu più altu. I dui valori devenu esse valutati in cunfrontu cù e caratteristiche elettriche di l'installazione.
A serie DAB7-125 da Shanghai DaDa Electric Co., Ltd. hè sviluppata per applicazioni di distribuzione di energia industriale è cummerciale. A so infurmazione publicata nantu à u produttu identifica una corrente nominale massima di 125A è opzioni di alta capacità di rottura cumprese 15kA. U fabricatore specifica ancu a prutezzione termale-magnetica è un disignu di limitazione di corrente.
Perchè 125A è 15KA importanu?
Sistemi di distribuzione elettricu ponu cuntene energia di difetti sustanziali, in particulare vicinu à i trasformatori, i quadri di distribuzione, i machini industriali è i carichi di grande putenza. Se un dispositivu protettivu hè espostu à un currente di difettu sopra à a so capacità di interruzzione specificata, e cunsequenze ponu include danni à l'equipaggiu, arcu eccessivu è risichi di sicurezza serii.
Una capacità di rottura di 15kA furnisce un margine di interruzzione più altu chè parechji MCB standard di bassa capacità di rottura. L'idoneità attuale, però, dipende da a corrente di cortocircuitu pruspettiva in u puntu di installazione è da i requisiti di u standard elettricu applicabile.
| Parametru | Ciò chì Indica | Perchè hè impurtante |
|---|---|---|
| 125A | Corrente nominale | Determina l'intervallu di corrente normale di l'interruttore. |
| 15kA | Alta capacità di interruzzione di cortu circuitu | Aiuta l'interruttore à interrompe i currenti di difetti elevati specificati. |
| Viaghju termale | Prutezzione di overload | Risponde à e cundizioni attuali eccessivi sustinuti. |
| Viaghju magneticu | Prutezzione di cortu circuitu | Fornisce un funziunamentu rapidu in cundizioni gravi di difetti. |
| Limitazione attuale | Riduzzione di l'energia di difettu | Puderà aiutà à limità u stress postu nantu à l'equipaggiu downstream. |
Quandu si cuncepisce un sistema di distribuzione, l'interruttore deve dunque esse sceltu da u calculu di a carica attuale, a classificazione di u cunduttore, u calculu di corrente di difettu, a tensione, a frequenza, a cunfigurazione di u polu è i requisiti di coordinazione piuttostu cà da a valutazione attuale solu.
Cumu Funziona u Meccanismu di Prutezzione?
Un MCB mudernu in generale combina dui principii di tripping primariu: a prutezzione termale è a prutezzione magnetica. I dui meccanismi indirizzanu diversi tipi di avvenimenti overcurrent.
A prutezzione termale risponde à e cundizioni di sovraccarichi chì persiste in u tempu. Quandu u currente supera u livellu di u funziunamentu previstu, u calore face chì l'elementu termale opere è apre u circuitu.
A prutezzione magnetica hè destinata à e cundizioni di difetti di alta corrente. Una forte risposta magnetica pò attivà u mecanismu di viaghju rapidamente quandu si verifica un cortu circuitu severu.
Quandu i cuntatti si separanu durante l'interruzzione di difetti, un arcu elettricu pò formate. Strutture internu di gestione di l'arcu aiutanu à cuntrullà è estingue l'arcu durante l'interruzzione.
A custruzzione di limitazione di u currente pò riduce l'energia permessa di passà per u circuitu durante un avvenimentu di cortu circuitu, aiutendu à riduce u stress nantu à i cumpunenti cunnessi.
L'infurmazione di u produttu DAB7-125 descrive una funzione di viaghju termale è magnetica, un mecanismu senza viaghju, è un disignu di limitazione di corrente. Queste caratteristiche sò particularmente rilevanti per l'applicazioni induve u dispositivu protettivu deve risponde in modu coerente sia à i sovraccarichi prolongati sia à i difetti di alta corrente.
Quale Funzionalità Migliure u Prestazione Pratica?
L'equipaggiu di prutezzione elettricu ùn hè micca evaluatu solu da a so classificazione attuale. A custruzzione meccanica, u disignu di a terminale, i materiali di cuntattu, u metudu di muntatura è l'arrangiamenti di cuntrollu di l'arcu internu ponu influenzallu l'usabilità pratica.
- Alta capacità di rottura:Una specificazione 15kA furnisce una capacità di interruzzione di cortocircuiti più altu ch'è parechji MCB convenzionali di bassa capacità di rottura.
- Grandi terminali di cable:A serie DAB7-125 hè cuncepitu cù grandi terminali adattati per i cunduttori di rame è d'aluminiu finu à 35mm² secondu l'infurmazioni publicate da u fabricatore.
- Meccanismo senza viaghju:U breaker pò mantene a so funzione protettiva ancu quandu u mecanismu di u funziunamentu hè tenutu in a pusizione ON.
- Indicazione di cuntattu pusitivu:Una indicazione chjara di u statu di cuntattu pò fà più faciule l'ispezione è u mantenimentu.
- Funzionamentu termale-magneticu:Differenti cundizioni di sovracorrente ponu esse indirizzati per mezu di miccanismi di viaghju cumplementari.
- Montaggio su rail DIN:A muntatura modulare simplifica l'installazione in l'equipaggiu di distribuzione cumpatibile.
- Custodia ignifuga:L'infurmazione publicata DAB7-125 specifica un materiale di l'alloghju PA66 ignifugu.
Questi dettagli importanu à i distributori è l'integratori di sistema perchè l'efficienza di l'installazione è a facilità di serviziu ponu influenzà l'esperienza operativa tutale, micca solu u prezzu di compra iniziale.
Induve pò esse usatu un 125 15KA MCB?
Un MCB d'alta capacità di rottura di 125A pò esse cunsideratu per i sistemi di distribuzione elettrica induve u currente di u circuitu è u livellu di difettu si trovanu in a gamma operativa specifica di u dispusitivu. L'ambienti tipici di l'applicazione ponu include strutture industriali, edifici cummerciale, pannelli di distribuzione di l'equipaggiu è altri circuiti di corrente più altu.
| Applicazione | Esigenza tipica | Beneficiu putenziale |
|---|---|---|
| Distribuzione industriale | Carichi di corrente più elevati è cundizioni di difetti esigenti | Alta capacità di corrente cù prutezzione di cortu circuitu |
| Edifici cummirciali | Prutezzione di distribuzione affidabile | Prutezzione modulare compacta per i circuiti di distribuzione |
| Sistemi di machini | Prutezzione per l'equipaggiu elettricu è l'alimentatori | Risposta di sovracorrente termica è magnetica |
| Pannelli di distribuzione | Dispositivi di prutezzione efficienti in u spaziu | Installazione di rail DIN è costruzione modulare |
| Equipamentu intensivu di putenza | A currente di u circuitu più altu | Sin'à 125A cunfigurazione nominale attuale secondu u mudellu sceltu |
L'idoneità di l'applicazione deve esse sempre cunfirmata contru à u disignu elettricu cumpletu. A tensione, a frequenza, u currente di difettu prospettivu, a dimensione di u cunduttore, a temperatura ambientale, a cunfigurazione di u polu è e regule di installazione applicabili ponu cambià a selezzione adatta di l'interruttore.
Specificazioni chjave per esaminà
I cumpratori spessu si focalizeghjanu nantu à "125A" è "15kA" perchè sò faciuli di capiscenu. Tuttavia, l'acquistu prufessiunale richiede una revisione di specificazione più larga.
| Specificazione | Quistione d'acquistu |
|---|---|
| Corrente nominale | A valutazione selezziunata currisponde à a carica di u circuitu calculata è a capacità di u cunduttore? |
| Capacità di rottura | A capacità specificata di 15kA hè adattata per a corrente di difettu prospettiva? |
| Tensione nominale | L'interruttore currisponde à a tensione di u sistema è a distribuzione? |
| Numero di poli | U circuitu richiede 1P, 2P, 3P, 4P o una altra cunfigurazione? |
| Curva di viaghju | A caratteristica di liberazione scelta hè cumpatibile cù a carica cunnessa? |
| Standard applicabile | U pruduttu risponde à u standard necessariu per u mercatu di destinazione è l'installazione? |
| Capacità terminale | I terminali ponu accoglie in modu sicuru u cunduttore specificatu? |
| Metudu di stallazione | Hè necessariu un muntamentu di rail DIN o un altru arrangiamentu di montaggio? |
Per esempiu, IEC 60947-2 è IEC/EN 60898-1 utilizanu diverse classificazioni è quadri di prova per i circuit breakers. I dati di u fabricatore publicati ponu dunque cuntenenu a terminologia Icu è Icn secondu u standard è a categuria di produttu. Un cumpratore deve verificà esattamente quale qualificazione s'applica à a tensione è e cundizioni operative di l'installazione prevista.
Cumu selezziunà a cunfigurazione ghjustu
A scelta di un 125 15KA Miniature Circuit Breaker deve principià cù u sistema elettricu invece di u catalogu di u produttu. Un prucessu simplice di selezzione pò riduce u risicu di misching u breaker cù u circuitu.
- Determina u currente di disignu.Calcule u currente di carica cuntinuu è intermittente previstu.
- Verificate a classificazione di u cunduttore.U dispusitivu protettivu deve esse coordinatu cù u currente permissibile di u cable in e cundizioni di stallazione attuale.
- Determinà a currente di cortu-circuit prospettiva.A capacità di rottura scelta deve esse adatta à u livellu di difettu in u puntu di stallazione.
- Cunfirmà a tensione è a frequenza.Assicuratevi chì l'interruttore hè classificatu per u sistema elettricu.
- Selezziunate l'arrangiamentu di u polu.Cunsiderate i requisiti per i cunduttori di fase è neutri.
- Rivisite e caratteristiche di u viaghju.A curva di viaghju deve esse adattata per a carica cunnessa è e cundizioni di inrush previsti.
- Cunfirmà i normi è e certificazioni.Verificate i requisiti di u mercatu di destinazione, a specificazione di u prugettu è i regulamenti elettrici lucali.
- Verificate a cumpatibilità fisica.Cunfirmà e dimensioni, a dimensione di a terminale, a cumpatibilità DIN-rail è a spaziatura di i pannelli.
Cunsiderazioni d'installazione è di mantenimentu
A stallazione curretta hè essenziale per ogni dispusitivu di prutezzione di alta corrente. Ancu un interruttore di circuitu ben cuncepitu ùn pò micca cumpensà cunduttori di dimensioni incorrecte, terminali solti, chjusi inadatti o pratiche d'installazione improprie.
- Verificate u mudellu è a classificazione di l'interruttore prima di l'installazione.
- Isolate l'alimentazione elettrica è seguite a prucedura di sicurezza applicabile.
- Verificate chì a sezione trasversale di u cunduttore hè cumpatibile cù u terminal.
- Preparate i cunduttori currettamente è evitendu l'estremità di i cavi danneggiate o sguassate.
- Stringhje i terminali secondu i requisiti specificati di u fabricatore.
- Assicuratevi chì l'interruttore hè stallatu in modu sicuru nantu à u rail DIN cumpatibile.
- Verificate chì l'accintu furnisce a prutezzione è a liberazione adatta.
- Inspeccione i terminali periodicamente per segni di surriscaldamentu, scoloritura o looseness meccanicu.
- Pruvate u sistema di prutezzione secondu e esigenze di mantenimentu di a stallazione.
I prugrammi di mantenimentu duveranu riflette l'ambiente è u ciculu di u travagliu. Installazioni industriali cù carichi elevati, cambiu frequente, polvera, vibrazioni o temperature elevate ponu esse bisognu di ispezioni più frequenti cà i sistemi di distribuzione interni ligeramente caricati.
Prublemi cumuni è prublemi di compra
I cumpratori di MCB d'alta corrente incontranu spessu parechje sfide pratiche. Affruntà questi prublemi prima di l'acquistu pò prevene ritardi è prublemi di stallazione.
Certi elenchi di prudutti menzionanu solu una "alta capacità di rottura" generica. I cumpratori duveranu dumandà a valutazione precisa, standard, tensione è basa di teste.
A selezzione di 125A senza cuntrollà a capacità di u cable è u currente di cuncepimentu attuale pò creà prublemi di coordinazione.
I cunduttori più grande necessitanu terminali pensati per accettà l'area di sezione trasversale necessaria. A cumpatibilità terminale deve esse cunfirmata prima di cumprà.
I cumpratori internaziunali spessu necessitanu specificazioni tecniche, certificazioni, disegni è infurmazione di u produttu per l'appruvazioni di u prugettu.
Un fornitore prufessiunale deve esse capace di furnisce dati di u produttu chjaru è aiutà i cumpratori à capisce e differenze trà a corrente nominale, a capacità di rottura, e caratteristiche di viaghju è i requisiti di installazione.
Perchè Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.sviluppa è fabrica prudutti di prutezzione di circuiti per applicazioni elettriche industriali è cummerciale. A so cartera di prudutti publicata include MCBs, MCCBs, RCBOs, RCCBs è equipaghji di prutezzione di circuiti cunnessi.
A serie DAB7-125 hè posizionata per l'applicazioni chì necessitanu una capacità di corrente più alta è una alta capacità di rottura di cortocircuiti. E specificazioni publicate includenu una alta capacità di rottura di 15kA, funzione di viaghju termale-magnetica, cuncepimentu di limitazione di corrente, indicazione di cuntattu pusitivu è terminali adattati per i cunduttori più grande. :contentReference[oaicite:1]{index=1}
L'infurmazioni di a fabbrica di u fabricatore descrive ancu i workshop dedicati di stampatura, saldatura spot, rivetting, injection-molding è assemblea, chì sustenenu a produzzione di i prudutti MCB è MCCB. :contentReference[oaicite:2]{index=2}
Per i distributori, i grossisti elettrici, i custruttori di pannelli è i clienti OEM, stu tipu di capacità di fabricazione pò esse utile quandu l'approvvigionamentu consistente di u produttu, a documentazione tecnica è u supportu di cunfigurazione sò parti impurtanti di una decisione di compra.
| Esigenza di u cumpratore | Caratteristica DAB7-125 pertinente |
|---|---|
| Prutezzione di circuitu d'alta corrente | Corrente nominale finu à 125A |
| Requisiti di cortu circuitu più altu | Finu à 15kA capacità di rottura secondu l'infurmazioni publicate di u produttu |
| Prutezzione di overload | Funzione di viaghju termale |
| Risposta à u cortu circuitu | Funzione di viaghju magneticu |
| Conduttori più grande | Grandi terminali di cable pensati per cunduttori finu à 35 mm² secondu l'infurmazioni di u fabricatore |
| Installazione di pannelli | Disegnu modulare di montaggio di guida DIN |
E specificazioni di u produttu devenu esse sempre cunfirmate contr'à l'ultime documentazioni tecniche prima di l'appruvazioni finali di u prugettu, soprattuttu quandu l'interruttore serà stallatu in un ambiente d'alta curpa o un sistema elettricu regulatu.
Domande Frequenti
15KA si riferisce à una capacità di rottura di cortu circuitu di 15kA in e cundizioni di prova specificate applicabili. Indica u livellu di corrente di cortocircuitu prospettiva chì u dispusitivu hè pensatu per interrompe secondu a so valutazione è u standard applicabile.
No. A selezzione deve cunsiderà a capacità di u cunduttore, e caratteristiche di carica, a tensione di u sistema, e cundizioni ambientali, a currente di difettu, a cunfigurazione di u polu è i requisiti elettrici applicabili.
125A hè assuciatu cù a corrente nominale di l'interruttore, mentre chì 15kA si riferisce à a so capacità di interruzzione di cortu circuitu. Descrivenu diverse caratteristiche di u dispusitivu protettivu.
Pò esse cunsideratu per circuiti di distribuzione industriale adattati quandu u sistema elettricu si trova in e qualificazioni specificate di u pruduttu è i requisiti di installazione.
No. A capacità di rottura hè solu un fattore di selezzione. A tensione, a currente nominale, e caratteristiche di u viaghju, a coordinazione di u cunduttore, a cunfigurazione di u polu è e cundizioni di stallazione anu ancu esse valutate.
A prutezzione termale affronta e cundizioni di sovraccarichi sustinuti, mentre chì a prutezzione magnetica risponde rapidamente à e cundizioni di difetti di alta corrente, cum'è i cortu circuiti.
L'infurmazioni DAB7-125 publicate da Shanghai DaDa Electric dicenu chì i so grossi terminali di cable sò adattati per i cavi di cobre è d'aluminiu finu à 35mm². L'esatta disposizione di u cunduttore deve esse sempre cunfirmata cù a documentazione tecnica attuale prima di a stallazione.
I cumpratori duveranu dumandà a scheda tecnica, i normi applicabili, a tensione nominale, i dati di capacità di rottura, e caratteristiche di u viaghju, i disegni dimensionali, l'infurmazioni terminali, i certificazioni è i dettagli di imballaggio pertinenti à u mercatu di destinazione.
Considerazioni finali
Un Interruttore di Circuitu Miniatura 125 15KA risponde à una cumminazione specifica di esigenze: capacità di corrente relativamente alta è capacità di interruzzione di cortocircuiti rinfurzata. Per l'ingegneri è e squadre di compra, capisce ciò chì ogni valutazione rapprisenta hè essenziale per piglià a decisione tecnica curretta.
I cunsiderazioni più impurtanti si estendenu oltre e figure "125A" è "15kA". Una valutazione cumpleta deve include a tensione nominale, a corrente di difettu, e caratteristiche di u viaghju, a cunfigurazione di u polu, a cumpatibilità di i cunduttori, i standard applicabili, l'ambiente di installazione è e dimensioni fisiche.
A serie DAB7-125 da Shanghai DaDa Electric Co., Ltd. combina a prutezzione di alta corrente cù u funziunamentu termale-magneticu, u disignu di limitazione di corrente, i terminali di cavi grossi è una capacità di rottura publicata finu à 15kA. Queste caratteristiche facenu u produttu pertinente à una gamma di applicazioni di distribuzione industriale è cummerciale quandu hè adattatu currettamente à u sistema elettricu.
Custruite una Soluzione di Prutezzione Più Affidabile
Cerchi un Interruttore di Circuitu Miniatura 125 15KA per a distribuzione industriale, sistemi di energia cummerciale, pannelli elettrici o prughjetti OEM?Shanghai DaDa Electric Co., Ltd.pò furnisce infurmazioni di u produttu è supportu tecnicu per i vostri bisogni di l'applicazione.
Condividi a vostra corrente nominale, a tensione di u sistema, a cunfigurazione di u polu, a capacità di rottura necessaria è e cundizioni d'applicazione cù a nostra squadra. Per e specificazioni di u produttu, cunsultazione di prughjettu o esigenze di compra in massa,cuntatta ciper discutiri una suluzione adattata di prutezzione di u circuitu.
