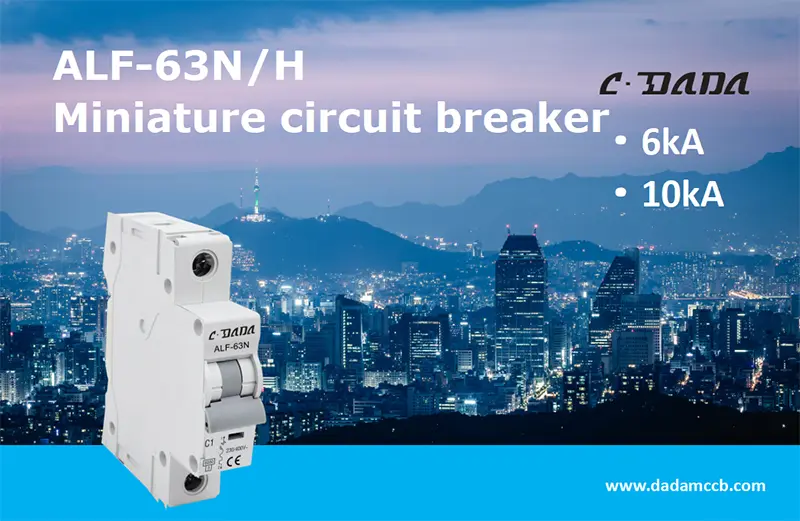

Interruttore miniatura 6KA 10kA

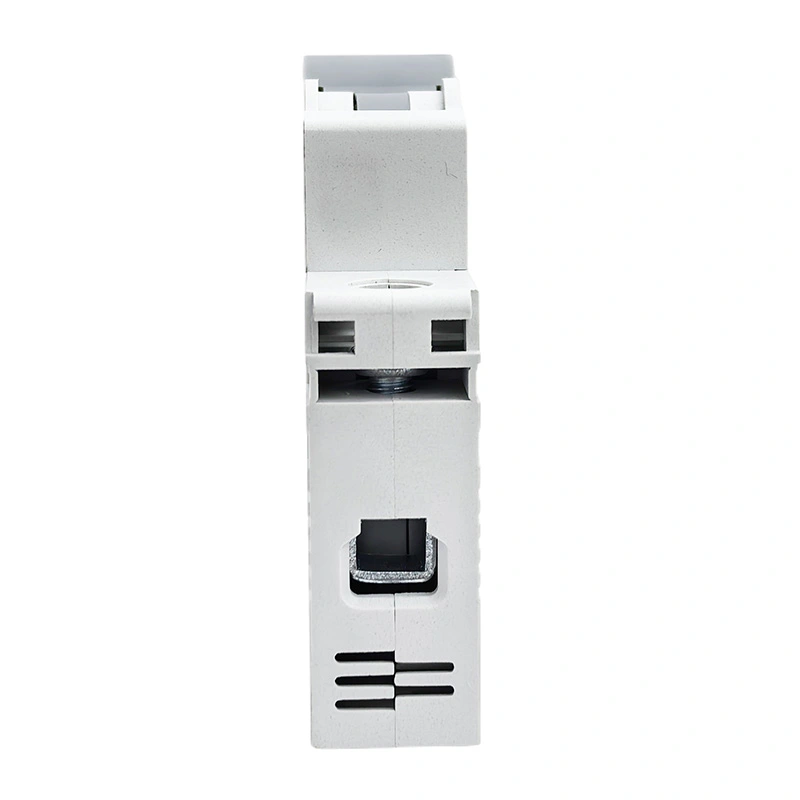

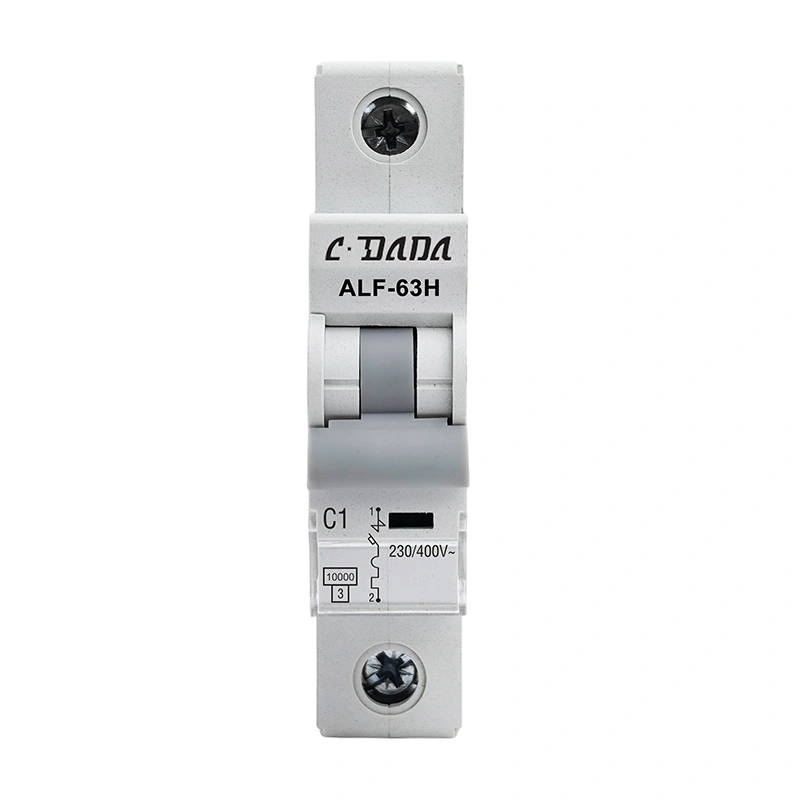

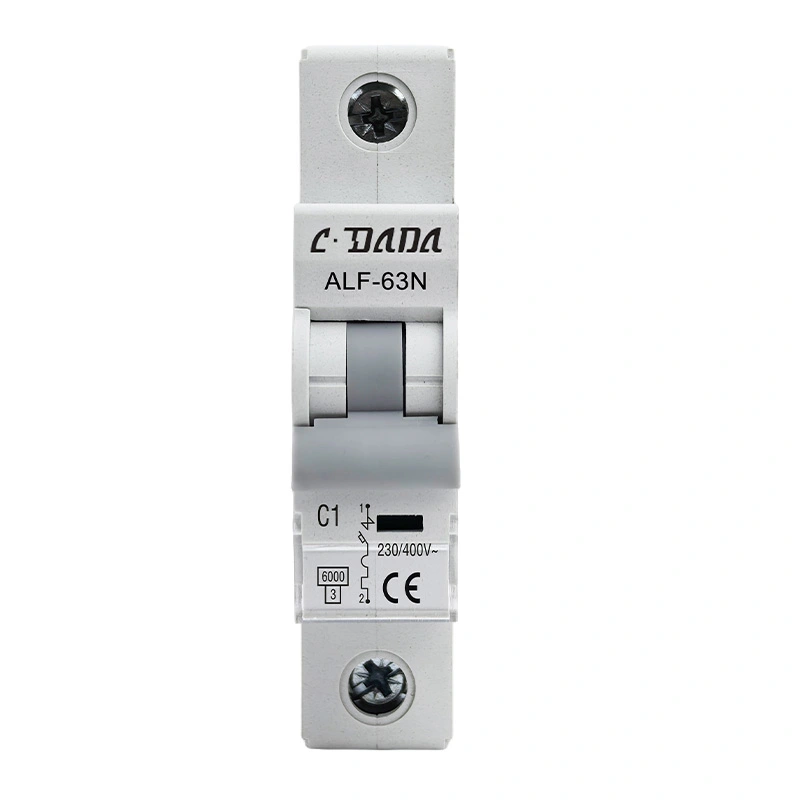

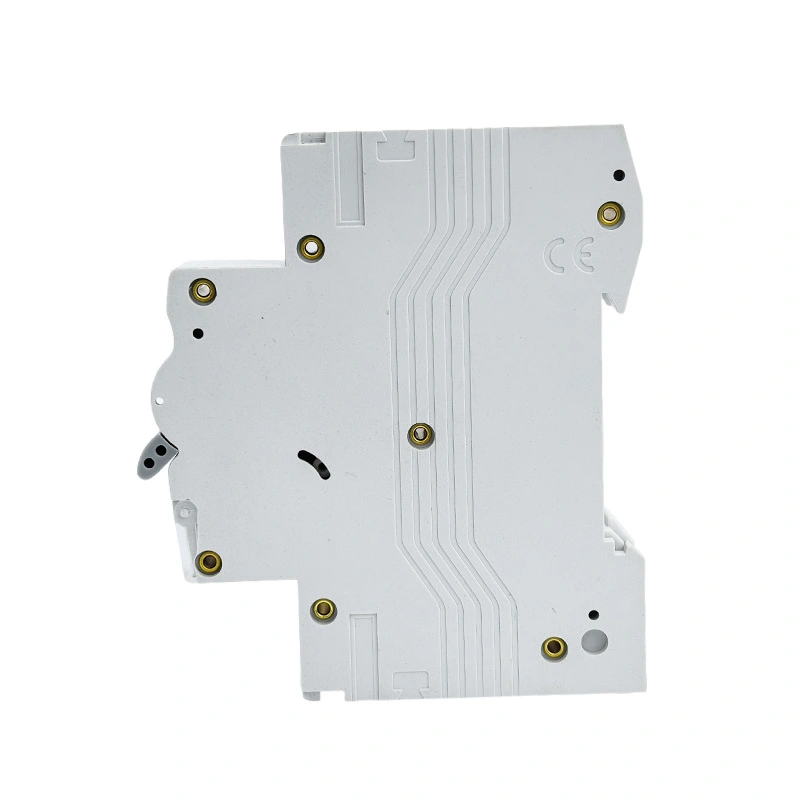

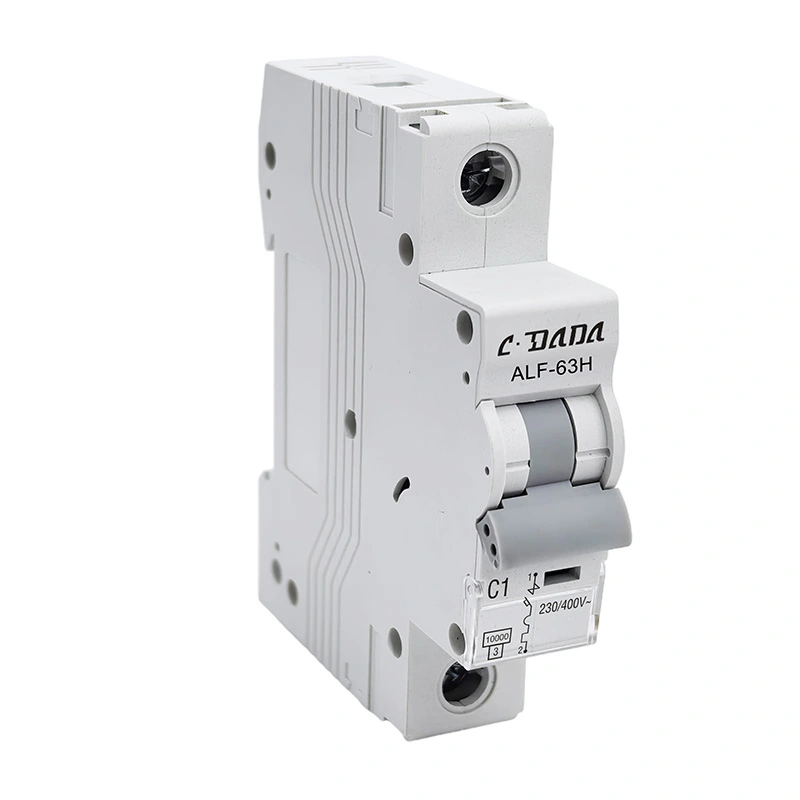

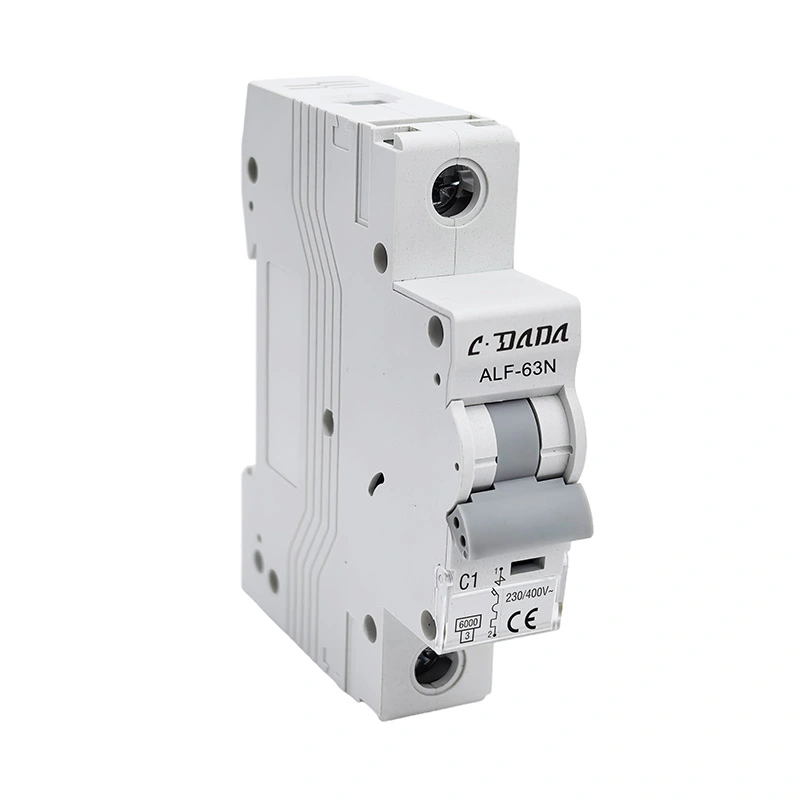

ALF-63N / H di alta rottura 6KA 10kA Miniature Circuit Breaker (MCB), cunforma à u standard IEC60898, MCB hà a caratteristica di prestazione affidabile, funzione protettiva precisa, brevi tempi di liberazione, è alta capacità di rottura, ancu un picculu voluminu. Hè largamente utilizatu in e sopracarga di contactors, switchgear, è apparecchi elettrici.

Cuntattate CDADA è scegliteci cum'è u vostru fabricatore, pudemu offre servizii OEM / ODM.

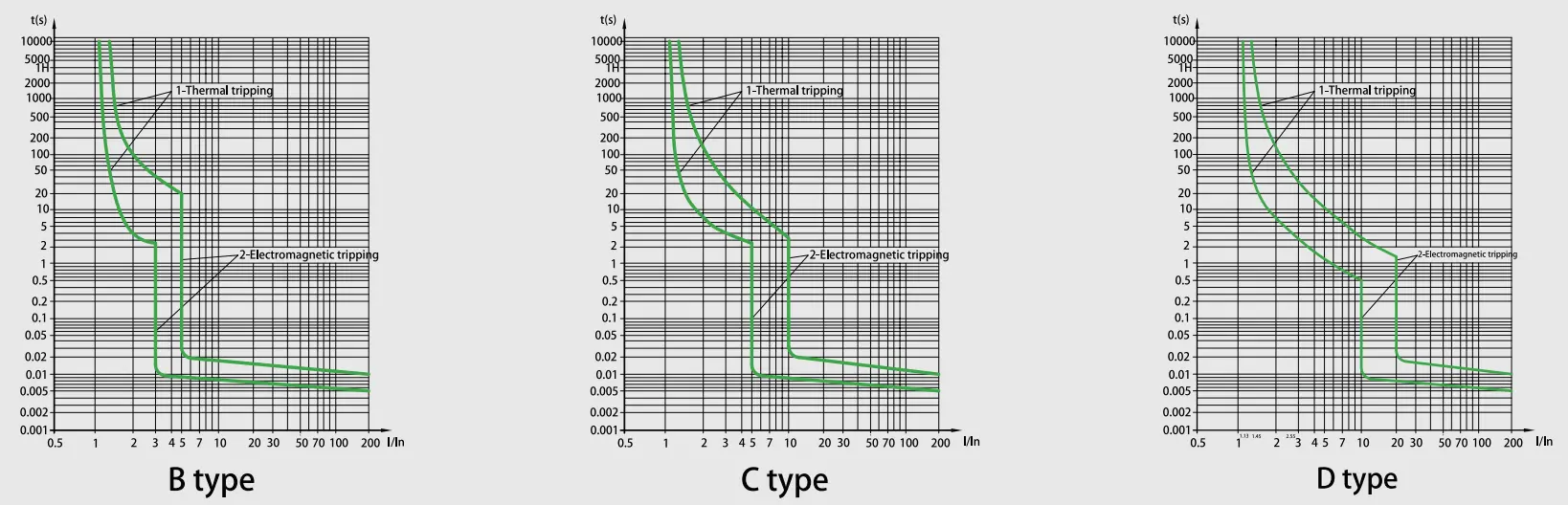

Curva caratteristica

Specificazione tecnica

Interruttore miniatura ALF-63N/H Serie 6KA 10kA
Standard	EN/IEC60898-1
Capacità di rottura (kA)	6,10
Prutezzione	Contra a sovraccarica è u cortu circuitu
Corrente nominale (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensione nominale (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensione nominale di resistenza à l'impulsu Uimp (kV)	4
Tensione nominale d'isolazione Ui(V)	500
Cass limitante di energia	3
Température ambiante (℃)	-25 ~ + 40, Max.95% umidità
Limitu di u funziunamentu termale	1.13xln Nisun tripu in una ora
	1.45xIn Tripping in una ora
Funzionamentu magneticu	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Numero di poli	1P, 1P + N, 2P, 3P, 3P + N è 4P
Tipu di viaghju	Liberazione termica / magnetica
Capacità terminale	16mm² flessibile o 25mm² rigido fino a 25A valutazioni
	25 mm² flessibile o 35 mm² rigido da 32A a 63A
Gradu di prutezzione	IP20
Installazione	Montatura nantu à rail DIN 35mm
Larghezza	17,8 mm per polu

Caratteristica di liberazione di l'interruttore

INNÒ.	Corrente nominale di liberazione (A)	Statu iniziale	Pruvate currente	Tempu specificatu	Risultatu da ottene	Rimarche
1	1-63	statu friddu	1,13 in	t ≤ 1 h	Senza viaghju
2	1-63	nantu à a prova precedente	1,45 ln	t<1h	viaghju	Impostazione di u currente finu à u valore specificatu in modu stabile in 5s
3	In ≤ 32	statu friddu	2,55 in	1s	viaghju
	In> 32
4	1-63	statu friddu	3 in	t≤0,1s	Senza viaghju	tipu B
			5 in	t < 0,1 s	viaghju	tipu B
			5 In 10 ln	t≤0,1s	Senza viaghju	tipu C
			10 in	t < 0,1 s	viaghju	tipu C
			20 ln	t≤0,1s	Senza viaghju	tipu D
				t < 0,1 s	viaghju	tipu D

Endurance (operazioni)

categuria	Cicli di funziunamentu	Frequenza di u funziunamentu	Corrente nominale
Resistenza elettrica	4000	240/h	1-32
		120/h	40-63
Resistenza meccanica	10000	240/h	1-63

Features

★ Ultra-Alta Capacità di Breaking Short-Circuit

A tecnulugia avanzata di cuntrollu di l'arcu ottene una capacità di interruzzione più altu cumparatu cù i standard di l'industria, assicurendu una prutezzione affidabile per i sistemi elettrici di qualità industriale in cundizioni estremi di difetti.

★ Interfaccia di cunnessione Dual-Mode

U cuncepimentu di terminal ibridu integratu supporta l'accoppiamentu rigidu di sbarre è a serratura flessibile di u cable, chì permette l'adattazione senza arnesi à diversi scenari d'installazione mentre riduce u tempu di cablaggio di 40%.

★ Meccanismu di almacenamiento d'energia per a longevità

Sistema operatore assistitu da primavera cù 10.000 cicli meccanichi di resistenza, cù tecnulugia di compensazione di usura

★ Enclosure Composite Avanzate

cù proprietà ritardanti di fama, resistenti à u calore è a prova d'impulsu integrate camere d'arcu di spegnimentu per eventi di difetti cuntenuti.

★ Topulugia di limitazione di corrente dinamica

A suppressione intelligente di l'energia di let-through riduce i currenti di difetti di punta di 65-80%, permettendu l'ottimisazione di e specificazioni di u dispositivu downstream cù u 30% di u putenziale di riduzione di i costi di u sistema generale.

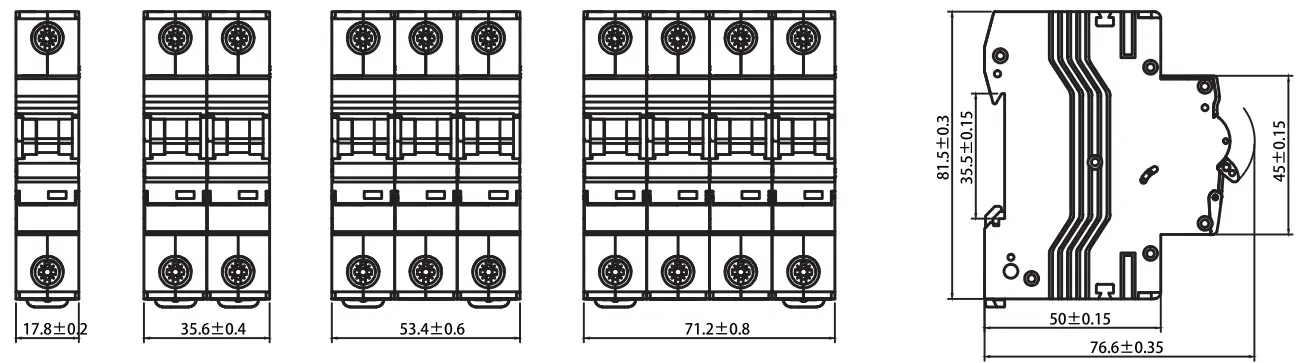

Dimensioni di contorni

Scenari d'applicazione

★ Residenziale: Unità di cunsumatori è pannelli di distribuzione per a sicurità di a casa.

★ Industrial: Prutezzione di cuntattori, switchgear, è apparecchi elettrici pisanti.

★ Commerciale: Edifici d'uffizii è centri commerciali chì necessitanu una affidabilità di punta.

Cuntrolla di qualità è test standard

★ Ogni CDADA MCB hè sottumessu à una prova rigorosa per assicurà a conformità à IEC60898-1:

★ Test Tripping Thermal: Verificatu à 1.13In (non-viaghju) è 1.45In (viaghju in 1 ora).

★ Test Magnetic Tripping: Test di liberazione precisa per e caratteristiche B, C è D.

★ Endurance Elettricu: Testatu per 4,000 cicli di funziunamentu.

★ Endurance Mechanical: Verified for 10,000 cycles.

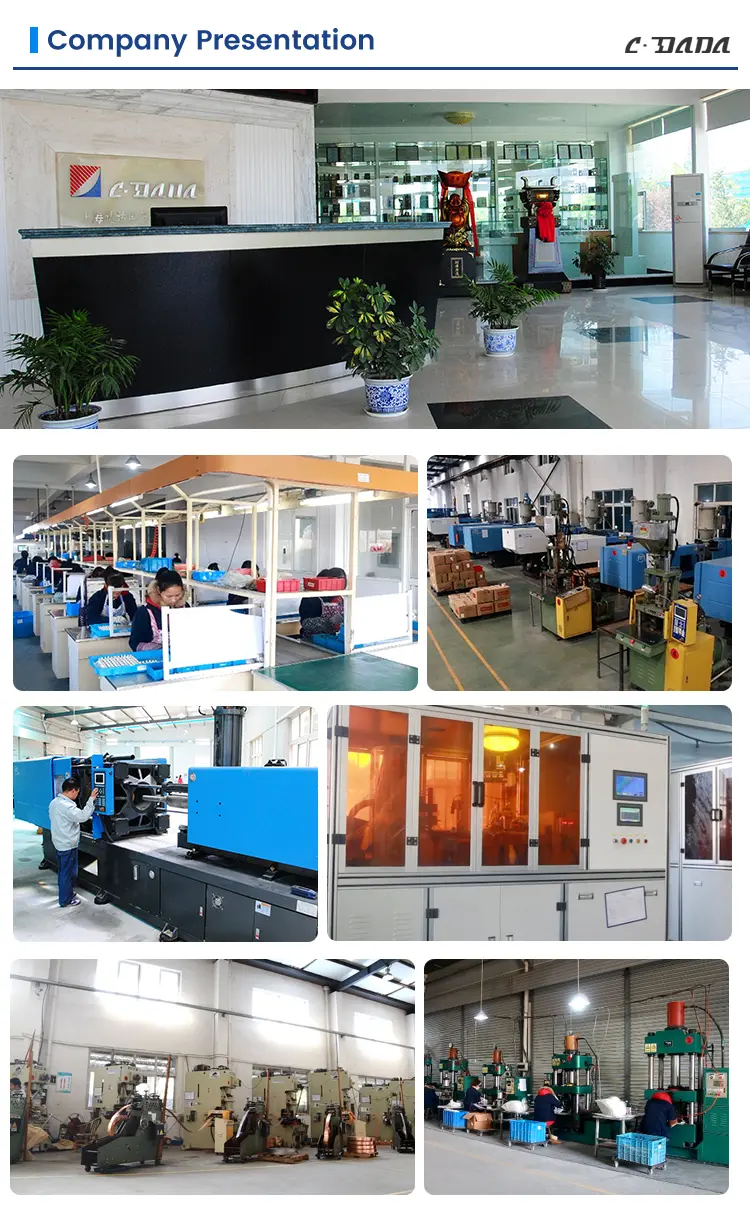

Forza di fabbrica è sustegnu

Shanghai DADA Electric Co., Ltd. hè un fabricatore di punta cù linee di produzzione avanzate è una squadra di ingegneria prufessiunale. Avemu furnitu:

★ Servizi personalizzati OEM / ODM per marche globali.

★ L'equipaggiu di prova di punta per assicurà a consegna senza difetti.

★ Supportu Logisticu Globale: Imballaggio ottimizzatu per u trasportu marittimu è aereu per assicurà chì i prudutti arrivanu in cundizione perfetta.
