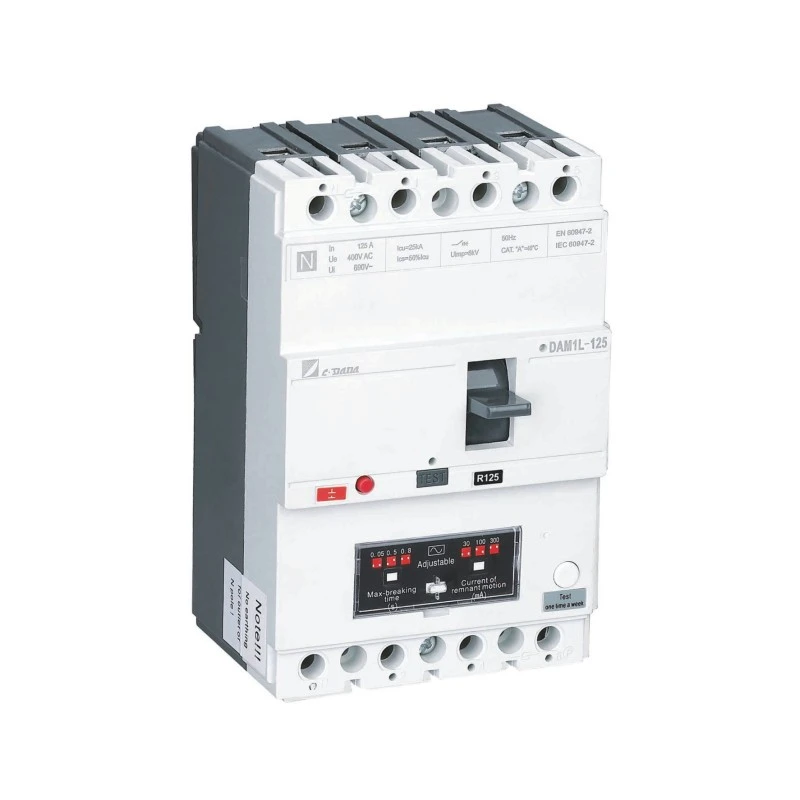

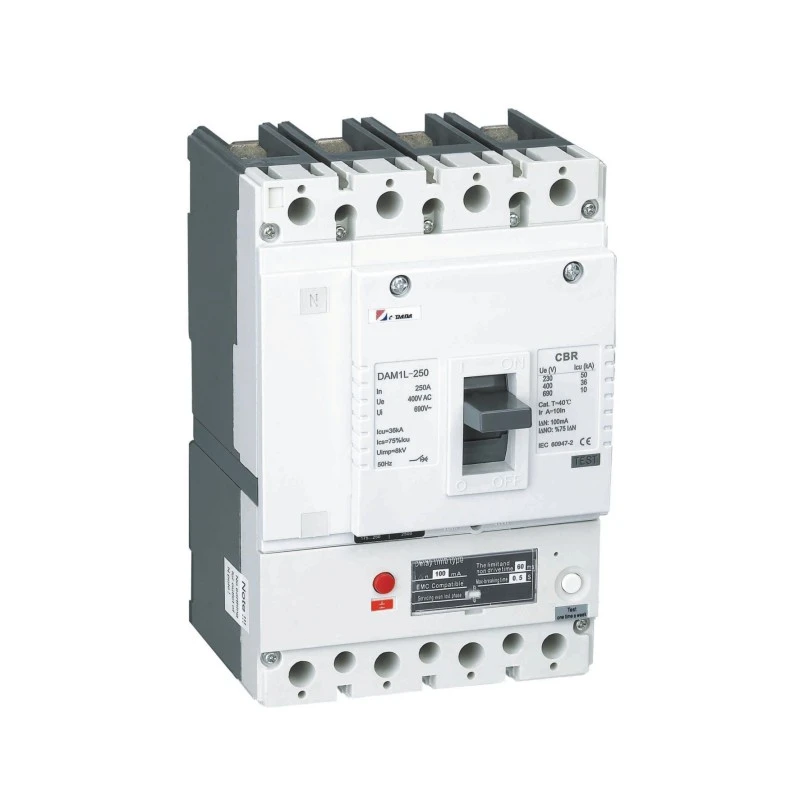

MCCB cù Prutezzione di Fuga

Aumentate a sicurezza elettrica oltre a prutezzione di sovraccarichi è cortocircuiti cù a Serie CDADA DAM1L MCCB cù Proteczione di Fughe, un interruttore di circuitu integratu integratu cù a funziunalità di corrente residua (RCD / ELCB) integrata. Cuncepitu da u fabricatore prufessiunale Shanghai DADA Electric CO., LTD à i standard internaziunali, sta fuga MCCB 4P combina una distribuzione di energia d'alta prestazione cù a rilevazione di guasti in terra per salvà a vita è u focu.

Classificatu da 10A à 500A à 400V / 415V, offre un currente di funziunamentu residuale regulabile (30mA-1000mA) è un ritardu di tempu opzionale, chì permette una prutezzione adattata per a sicurità persunale (≤30mA) o a prevenzione di u focu (100mA-500mA+). Cù l'elettronica alimentata multifase, ferma operativa ancu se una fase fallisce o a tensione scende à 50V, assicurendu una affidabilità senza pari in infrastrutture critiche cum'è tunnel, grattacieli, centri di trasportu è piante industriali.

Specificazioni chjave

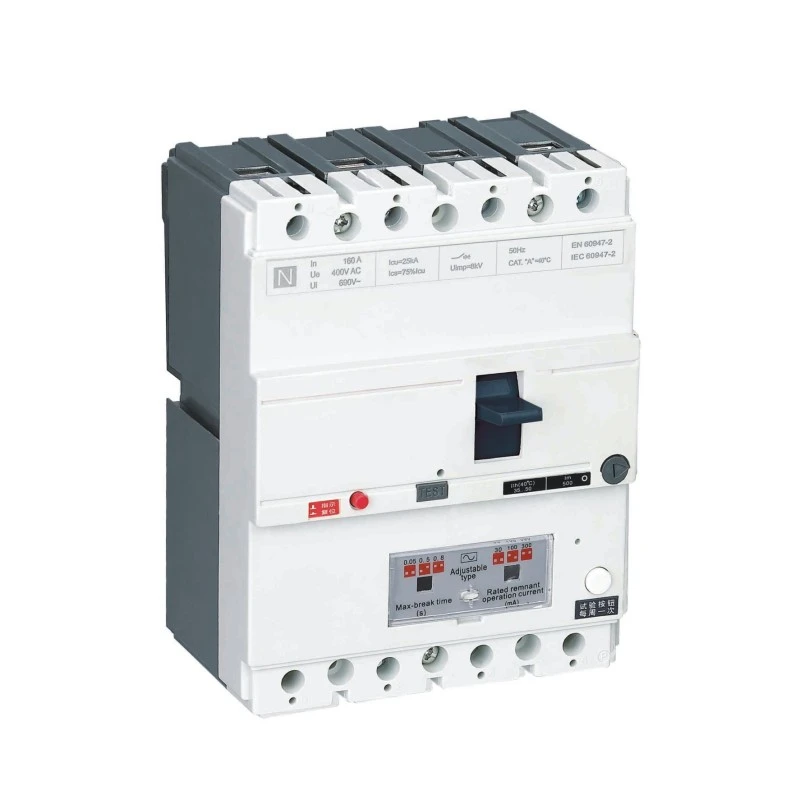

Mudellu: Serie DAM1L - MCCB Terra Leakage (MCCB di tipu CBR)

Pali: 4P (standard; 3P dispunibule nantu à dumanda)

Corrente nominale (In): 10A - 500A

Tensione nominale: 400V / 415V AC, 50Hz

Tensione d'isolamentu (Ui): 400V (≤160A), 690V (>250A)

Impostazioni di corrente residua (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Ajustabilità: Ajustamentu in situ di I△n è tempu di viaghju (istantaneu o ritardatu)

Tipi di capacità di rottura:

Tipu B: Basic (Inm < 100A)

Tipu S: Standard

Tipu H: alta ruttura (> 160A)

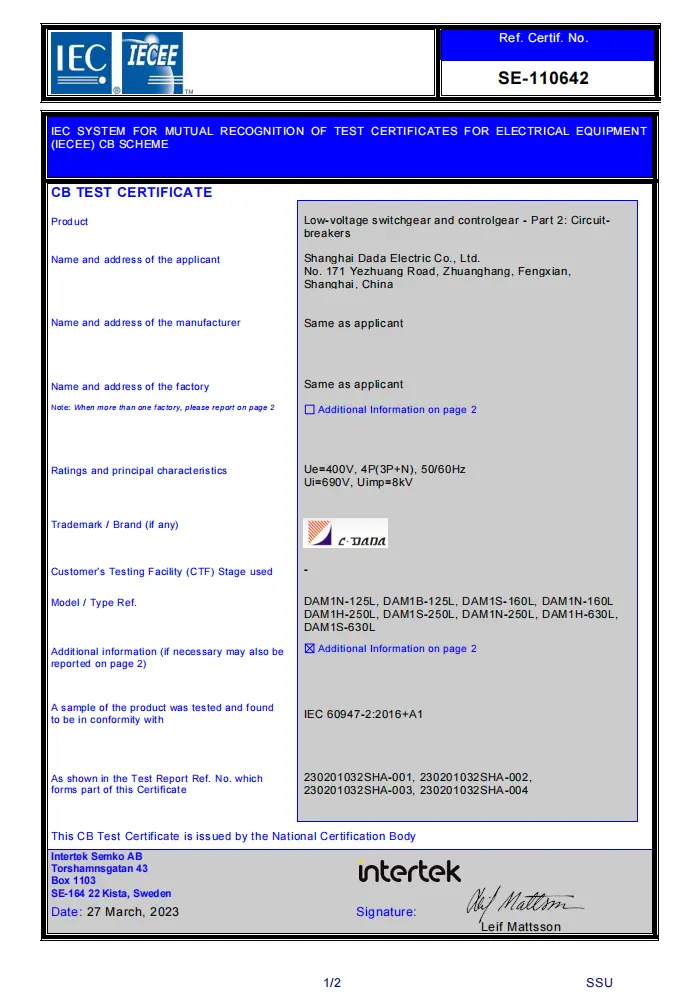

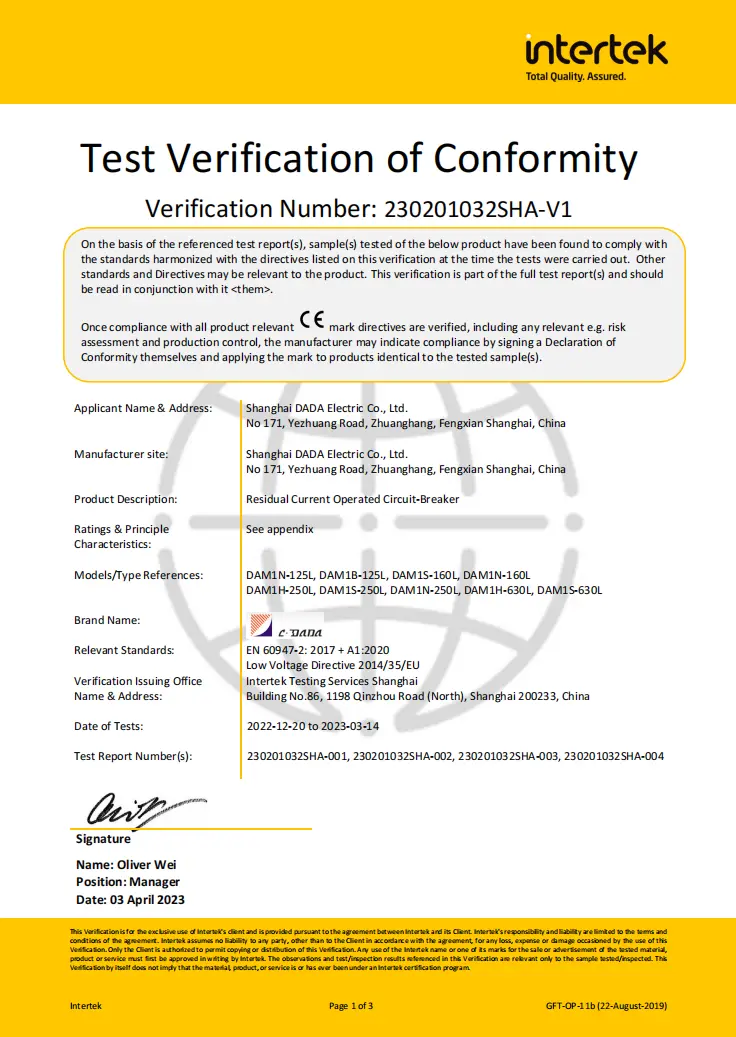

Certificazioni: CE, CB, SEMKO

Funzioni chjave:

★ Circuitu RCD alimentatu multifase → funziona finu à 50V

★ Separate i cuntatti principali è arcu

★ Pulsante di prova push-to-trip

★ Impostazione magnetica regulabile (0,8–1,0 × In)

★ Forte capacità anti-interferenza EMI / RFI

★ Gamma completa d'accessori: shunt trip, contatti ausiliari/alarme, manicu rotativu

Scheda tecnica

Interruttori di fuga à a terra (ELCB)

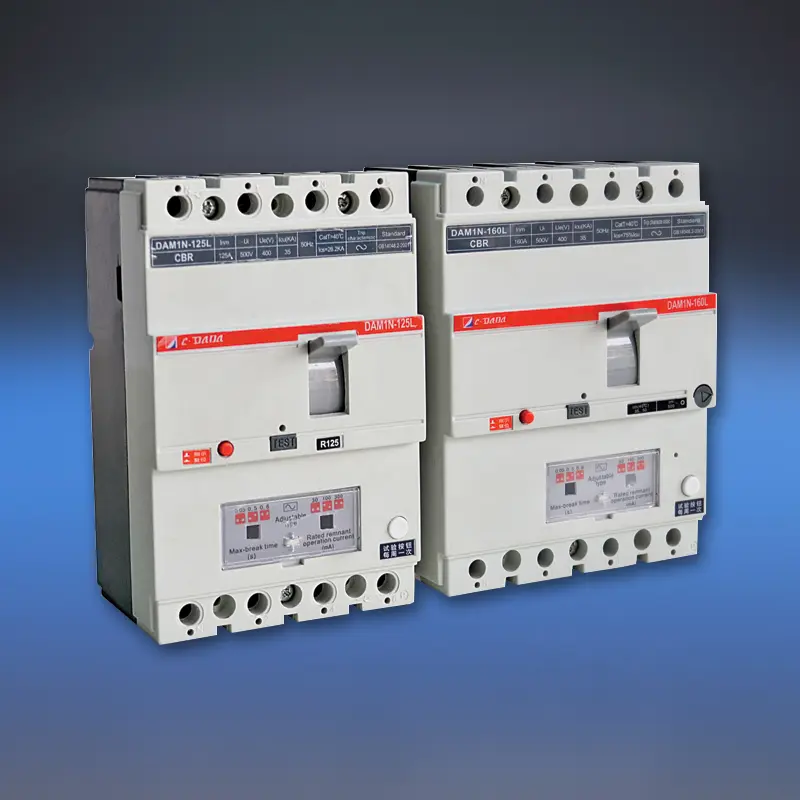

Mudellu			DAM1-125L			DAM1-160L
Codice di capacità di rottura			B	N	S	B	N	S
Corrente nominale di a dimensione di u quadru - Inm (A)			125A			160A
Ingressu di corrente nominale (40,50 o 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Numaru di Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (piccu)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0.5			19/0.5
Soglia di corrente residua (mA)			100-300-500			100-300-500
ritardu di tempu (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Pruprietà dielettrica (V)			2500			3000
distanza di lonizazione (mm)			≤30/0			≤30/0
Endurance	Cicli totali		8000			8000
	Vita elettrica		1000			1000
	A vita meccanica		7000			7000
Categoria (EN 60947-2/IEC 60947-2)	Circuitu principale		A/0			A/0
	Circuitu ausiliari		AC-15			AC-15
Sottu liberazione di tensione			√			√
Shunt Release			√			√
Cuntattu Ausiliari			√			√
Cuntattu di alarme			√			√
Cuntattu Ausiliariu è Cuntattu d'Alarma			√			√
Manipulu u Meccanisimu di Operazione			√			√
Meccanisimu di Operazione Elettrica			√			√
Copertura terminale			√			√
Separatore di fasi			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pesu	Versione fissa 3P/4P		-			-
	Versione plug-in 3P/4P		-			-
	Disegna a versione 3P/4P		-			-

Perchè sceglite CDADA MCCB cù a prutezzione di perdite?

★ True Sicurezza Integrata

A cuntrariu di i moduli RCD add-on, u DAM1L hà una prutezzione integrata, calibrata in fabbrica, chì assicura una coordinazione perfetta è elimina i prublemi di cumpatibilità.

★ Potenza multifase per Circuit RCD

I primi RCD fallenu se una fase hè stata persa. U disignu di CDADA usa tutte e fasi per alimentà l'elettronica di prutezzione, cusì mantene u travagliu ancu durante a perdita di fasi o sottotensione severa.

★ Scopi di Prutezzione Duale in Un Dispositivu

◆ 30mA: Soddisfa i requisiti IEC per a prutezzione di scossa persunale

◆ 100mA–1000mA: Impedisce l'incendii di degradazione di l'insulazione da picculi difetti di terra persistenti

★ Field-Adjustable per e cundizioni di u mondu reale

Afinate a sensibilità è u ritardu di u tempu per evità l'intruduzioni in ambienti umidi (per esempiu, lavaggi di vitture, splutazioni) mentre mantene a sicurità.

★ Affidabilità Industrial-Grade

L'alta capacità di rottura (tipu H), a separazione robusta di l'arcu, è a prutezzione di u terminal IP20 + facenu adattatu per ambienti cummirciali è industriali duri.

★ Conformità Globale, Valore Locale

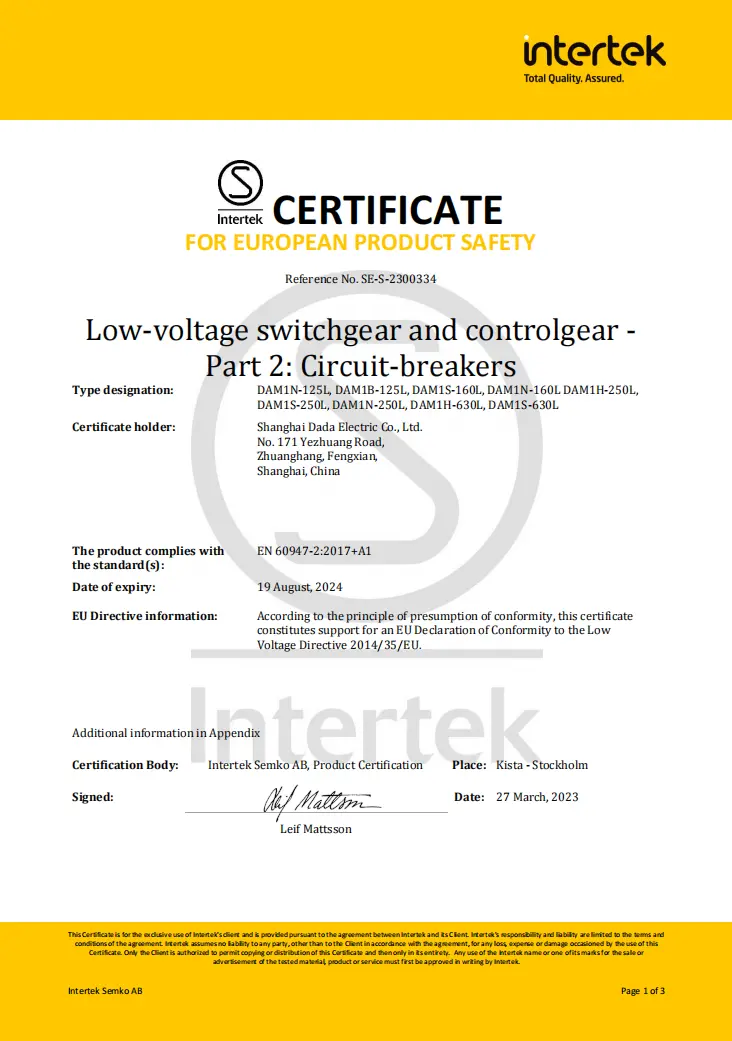

Certificatu per l'Europa (CE / CB), i paesi nordici (SEMKO) - ideale per prughjetti di esportazione - cù prezzi competitivi da un fabricatore cinese di fiducia.

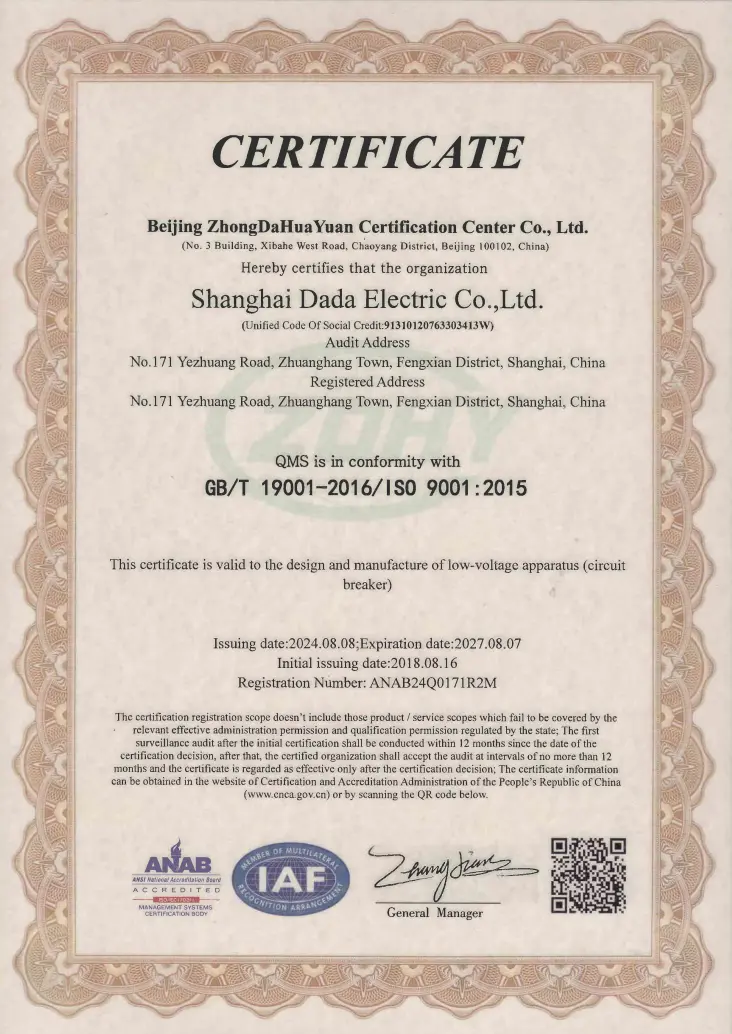

★ U nostru stabilimentu di fabricazione hè certificatu sottu u Sistema di Gestione di Qualità ISO9001: 2015.

Applicazioni tipiche

Residenziale High-Rise: Pannelli di entrata principale o di pavimentu (300mA per a riduzione di u risicu di u focu)

Tunnels & Subways: Infrastrutture critiche chì necessitanu una rilevazione di fughe in sicurezza

Ospedali è Scole: Prutezzione 30mA in spazii umidi (laboratori, toilette)

Impianti industriali: Alimentatori di mutori cù monitoraghju di difetti di terra

Cantieri di custruzzione: Distribuzione temporale di energia cù prutezzione di u persunale

FAQ

Q1: Chì hè a diffarenza trà un MCCB standard è un MCCB cù prutezzione di fuga?

A1: Un MCCB standard pruteghja solu da a sovraccarichi è i cortocircuiti. U DAM1L aghjusta a rilevazione di corrente residuale (fuga di terra) - sbattendu quandu u currente scende à a terra (per esempiu, attraversu una persona o un insulamentu dannatu), prevenendu scossa elettrica o focu.

Q2: Puderaghju aduprà un RCD MCCB 100A per a prutezzione persunale?

A2: Solu s'ellu si mette à 30mA. A corrente nominale (100A) definisce a capacità di carica; l'impostazione residua (I△n) definisce la funzione di sicurezza. Per a prutezzione di scossa, I△n deve esse ≤30mA, indipendentemente da In.

Q3: Perchè u circuitu RCD hà bisognu di una putenza multifase?

A3: Se alimentatu da una sola fase, un fallimentu monofase disattiveghja a prutezzione di fuga. U disignu multifase di CDADA assicura chì l'RCD resta attivu ancu durante a perdita di fase o bassa tensione (finu à 50V) - criticu per a continuità di a sicurità.

Q4: L'MCCB di fuga 4P hè adattatu per i sistemi TT o TN-S?

A4: Iè, hè pensatu per i sistemi TT, TN-S è IT. U disignu 4P rompe tutte e fasi è neutrali, essenziale per i sistemi TT induve u neutralu ùn hè micca affidatu in terra upstream.

Q5: Perchè sceglite CDADA sopra cumminazioni modulari RCD + MCCB?

A5: CDADA DAM1L offre:

● Impronta più chjuca (integrata versus dui dispositi)

● Cuurdinazione garantita (senza risicu di discrepanza)

● Lower costu & cumplessità wiring

● Affidabilità più altu (unità sigillata unica)

● L'adattabilità in situ ùn hè micca pussibule cù RCD di sensibilità fissa
