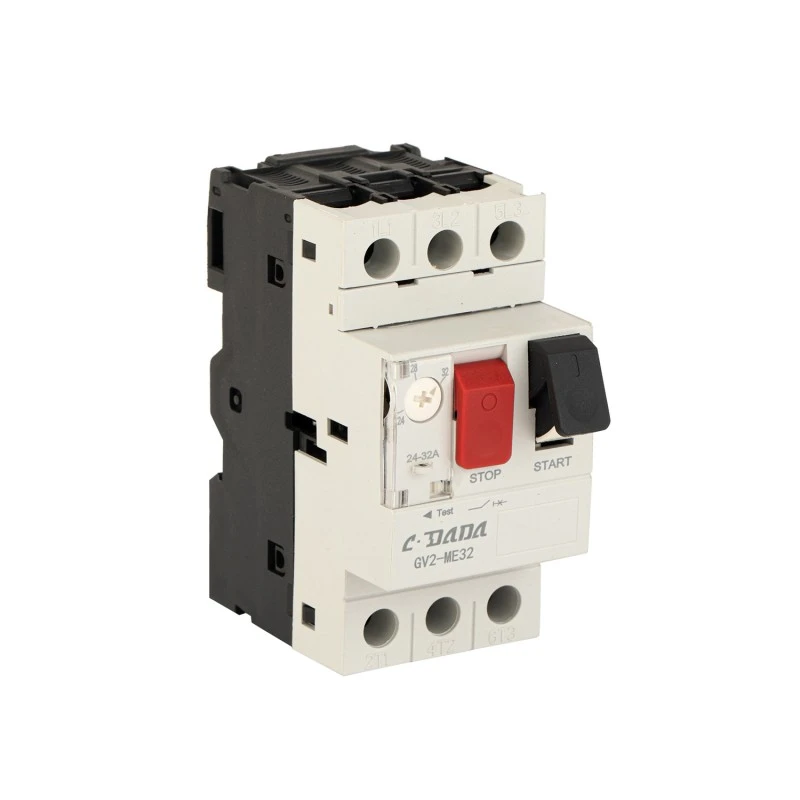

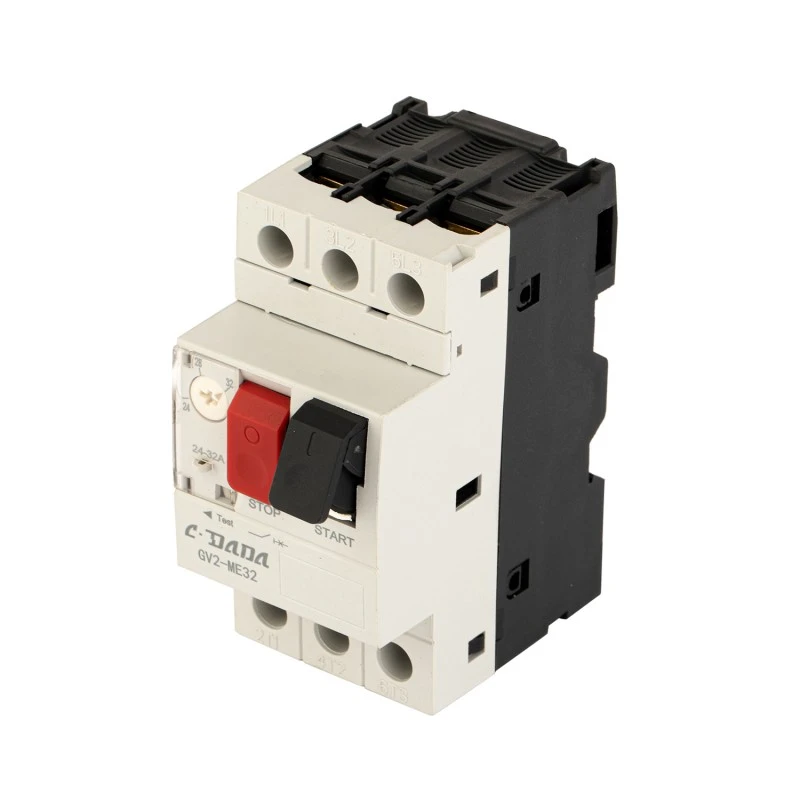

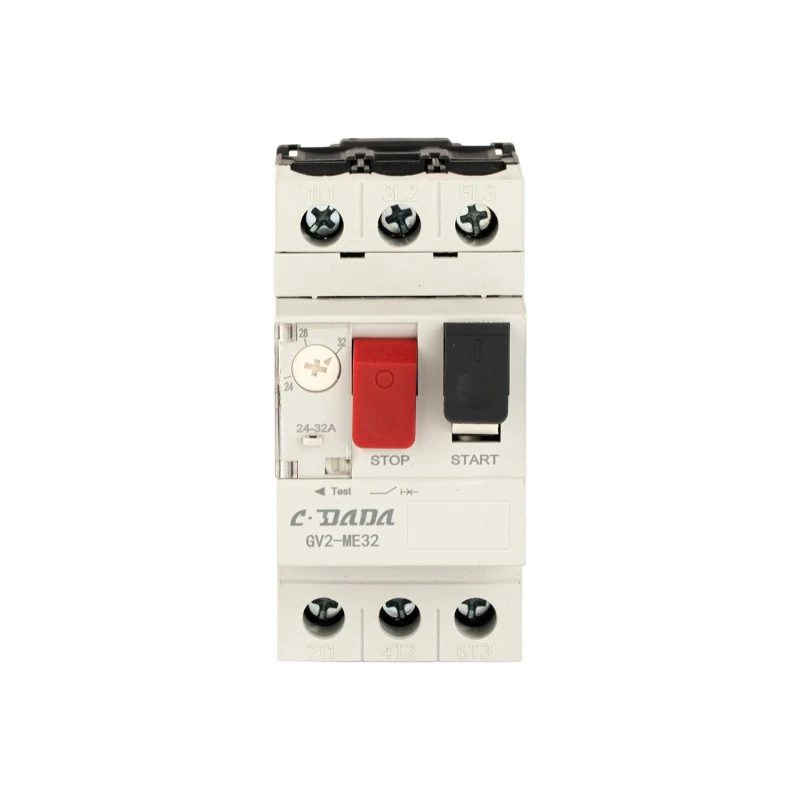

GV2 2P Circuit Breaker di Prutezzione di Motore

Simplificà a prutezzione di u mutore cù u CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) una soluzione d'alta precisione è compacta ingegneria da Shanghai DADA Electric CO., LTD. aduprendu una piattaforma tecnologica di prossima generazione è una produzzione cumplettamente automatizata. Cuncepitu per i circuiti di motori monofasi o bifasi, u GV2 2P integra sovraccarichi, cortocircuiti, perdita di fasi (per applicazioni trifasi quandu sò usati in set), è funzioni di isolamentu in un dispositivu montatu in ferrovia DIN.

Cù un intervallu di paràmetri regulabile da 0.1A à 32A, compensazione termica per variazioni di a temperatura ambientale, è una tensione d'insulazione nominale di 690V, assicura una prutezzione affidabile per i picculi motori in pompe, ventilatori, compressori, trasportatori è sistemi HVAC. Certificatu à i standard CE, cun 110.000 operazioni meccaniche è elettriche, è dotatu di accessori opzionali cum'è cuntatti ausiliari, shunt release, e undervoltage release, u CDADA GV2 MPCB offre prestazioni di qualità industriale in un formatu di 2 poli chì salva u spaziu.

Specificazioni chjave

Serie di mudelli: GV2 2P MPCB

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

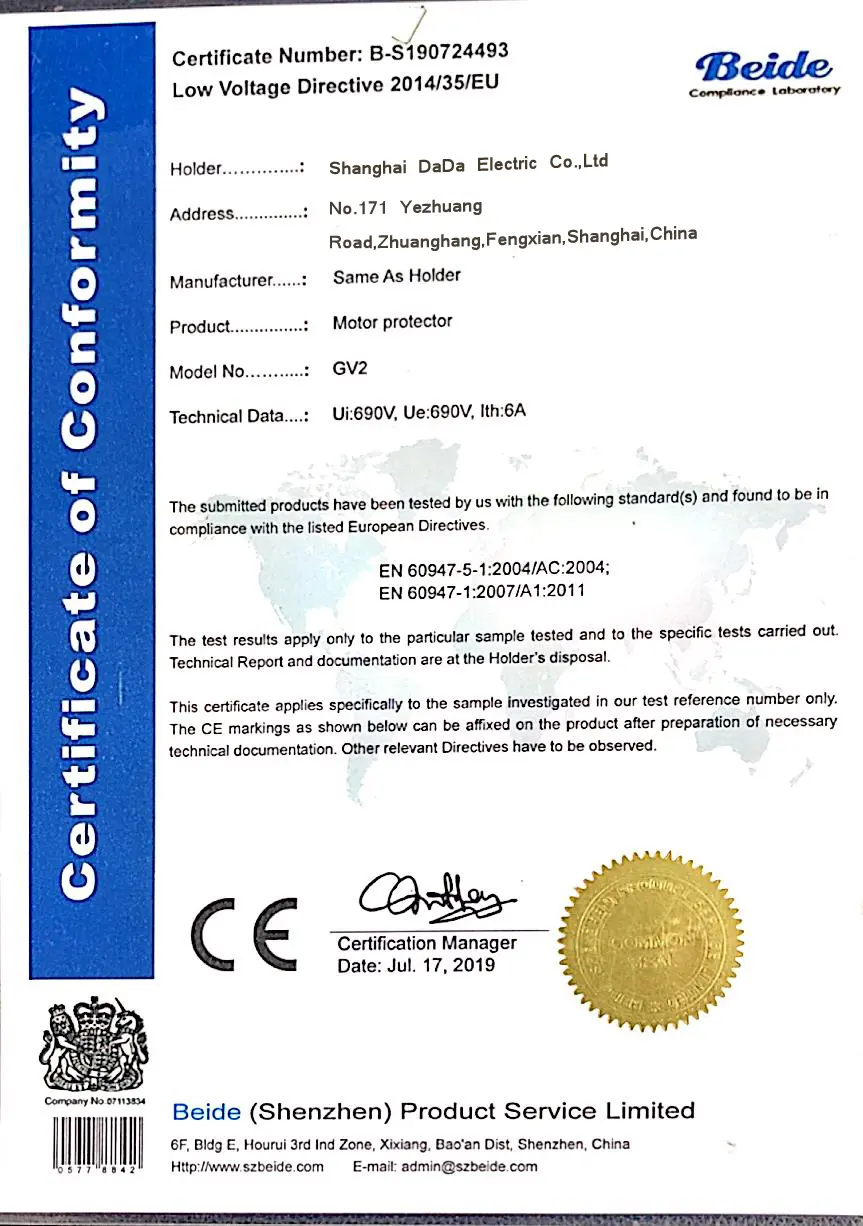

Certificazione: CE

Poli: 2P (ideale per i motori monofasi o cum'è parte di un set di prutezzione trifase)

Setting Range Current: 0.1A - 32A (regulable via dial)

Classificazione di quadru: 32A

Tensione operativa nominale: 690 V AC

Tensione nominale d'isolazione (Ui): 690 V

Tensione di resistenza à l'impulsu (Uimp): 6000V

Frequenza operativa: 50/60 Hz

Classe di viaghju: 10A (standard per i motori di u scopu generale)

Funzioni di prutezzione:

★ Prutezzione di sovraccarichi termichi

★ Prutezzione di short-circuit

★ Prutezzione di perdita di fasi * (* quandu s'utilice in cunfigurazione 3-pole o set coordinated)

★  Funzione di isolamentu (ruttura visibile)

★ Cumpensazione di temperatura integrata

Vita meccanica: 110 000 operazioni

Vita elettrica (AC-3, 400V): 110.000 operazioni

Couple de serrage : 1,7 N·m

Tipu di operazione: Pulsante ON / OFF cù indicatore di viaghju chjaru

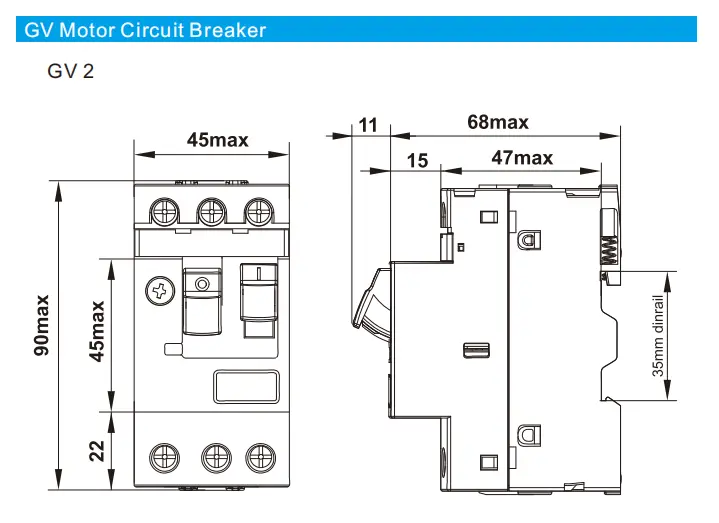

Montaggio: rail DIN 35 mm

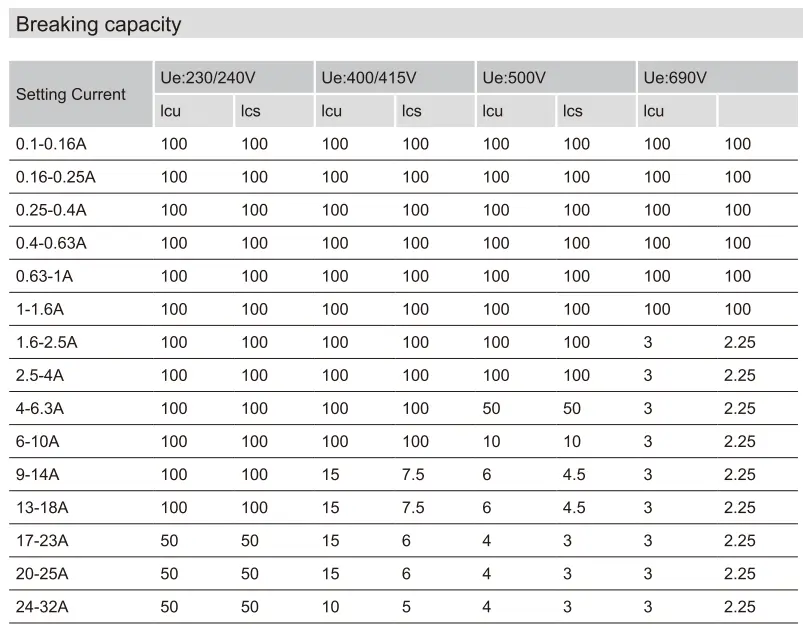

Scheda tecnica

Perchè sceglie CDADA GV2 2P Motor Protection Circuit Breaker?

★ Prutezzione All-in-One Motor

Unisce interruttore + relè di sovraccarico termico + isolatore - elimina a necessità di cumpunenti separati.

★ Precisione & Stabilità

U meccanismo di compensazione di a temperatura assicura un tripu coherente, indipendentemente da i cambiamenti ambientali (per esempiu, attellu caldu o sotano friddu).

★ Alta durabilità

110.000 cicli meccanichi / elettrici - superendu assai cuncurrenti in affidabilità à longu andà.

★ Disegnu 2P di risparmiu di spaziu

Ideale per pannelli di cuntrollu compatti, machini OEM è prughjetti di retrofit induve l'immubiliare di pannelli hè limitata.

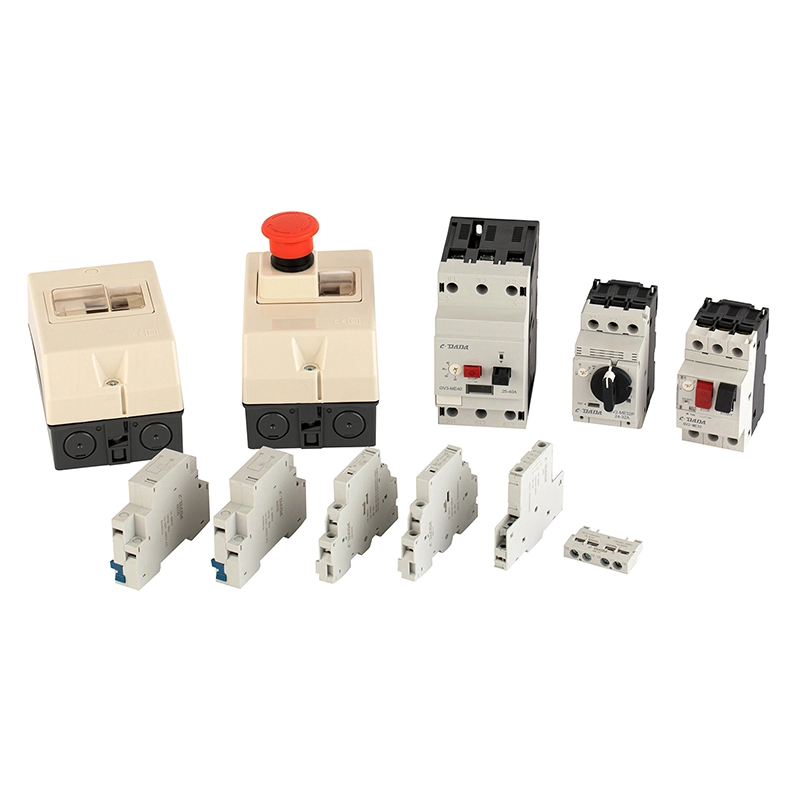

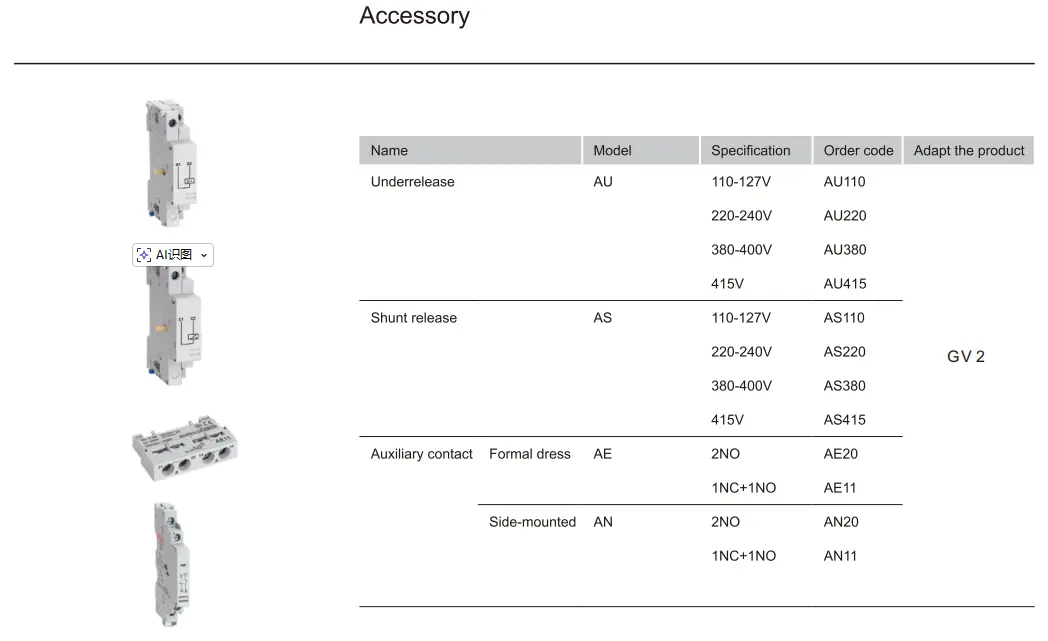

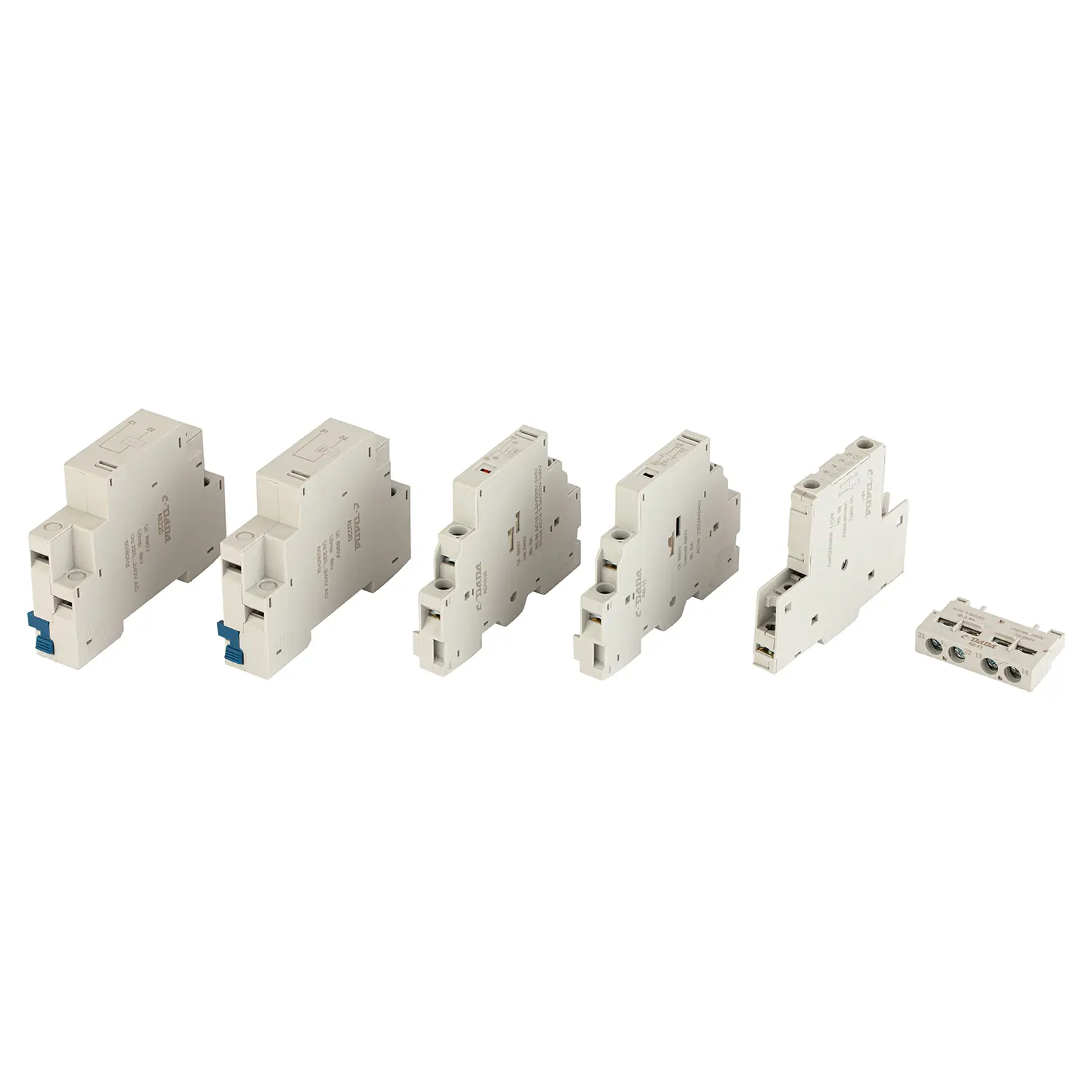

★ Ecosistema d'accessori cumpletu

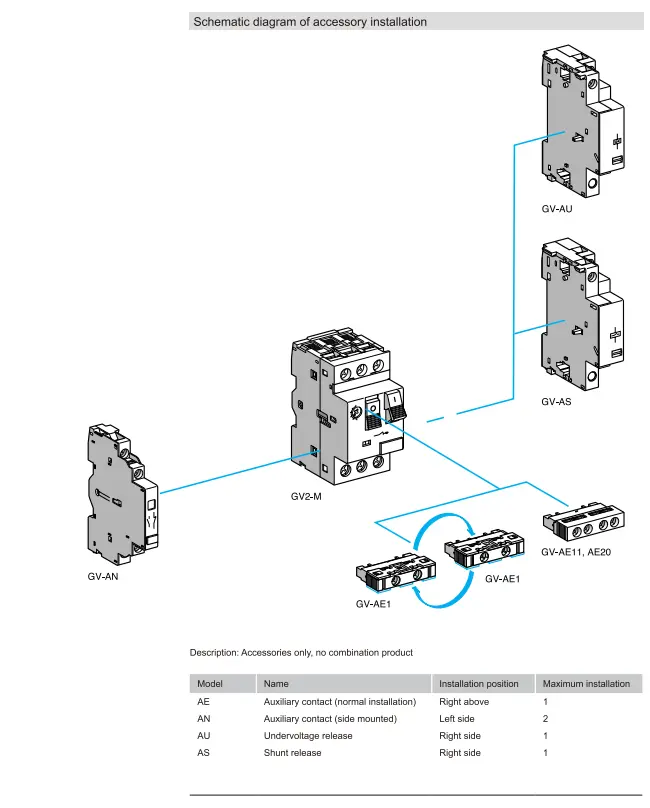

Supporta AE (auxiliare frontale), AN (auxiliare laterale), AU (liberazione di sottotensione), AS (shunt trip) - permettendu a segnalazione remota, l'auto-spegnimentu o l'integrazione PLC.

★  Conformità Globale

Certificatu CE cù una valutazione di 690V - adattatu per i mercati europei, asiatichi, africani è latinoamericani.

★ A coerenza hè assicurata attraversu l'equipaggiu di produzzione automatizatu, e prucedure operative standardizzate, l'ispezione rigorosa di u materiale in entrata, a prova in-processu, è a prova finale 100% funzionale per i parametri critichi.

Applicazioni tipiche

Motori monofasi: Pompe, apriporta di garage, picculi compressori

Macchinari OEM: Macchine per imballaggi, equipaghji di trasfurmazioni alimentari

Sistemi HVAC: unità fan coil, chillers petite

Automatizazione di l'Edifiziu: Ausiliari di l'ascensore, cuntrolli di ventilazione

Prughjetti di retrofit: Sustituzioni di fusibili + relè termichi cù MPCB integratu

Domande Frequenti

Q1: Chì ghjè a diffarenza trà un MPCB è un interruttore standard?

A1: Un Interruttore di Prutezzione di Motore (MPCB) cum'è GV2 furnisce:

● Prutezzione di sovraccarichi termale regulabile (in accoppiata à u FLC di u mutore)

● Prutezzione di short-circuit magnetichi

● rilevazione di perdita di fase (in versioni 3P)

● Funzione di isolamentu

→ I MCB standard offrenu solu a prutezzione di cortocircuiti è di sovraccarichi fissa, micca ottimizzati per u mutore.

Q2: Un 2P GV2 pò prutege un mutore 3-fase?

A2: Micca solu. Per i mutori di 3 fasi, avete bisognu di trè unità GV2 (una per fase) coordinate inseme, o utilizate un MPCB 3P. Tuttavia, 2P GV2 hè perfettu per i motori monofasi o circuiti di cuntrollu.

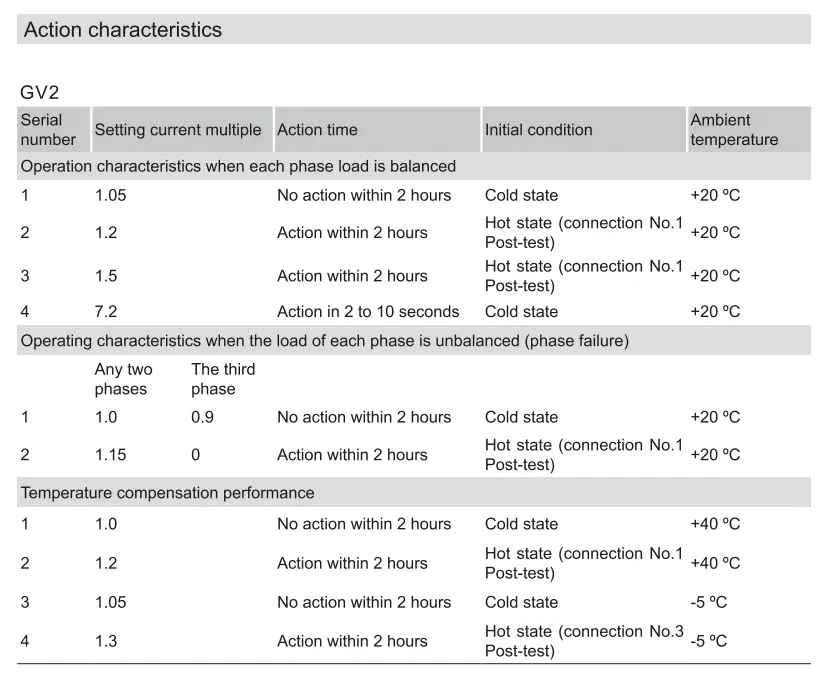

Q3: Cosa significa "Classe di viaghju 10A"?

A3: Definisce a velocità di l'interruttore chì viaghja sottu a sovraccarico. A Classe 10A significa chì scenderà in 10 seconde à 7,2 × corrente di impostazione, ideale per i motori standard di gabbia di squirrel senza un altu torque di partenza.

Q4: Hè veramente cumpensà a temperatura?

A4: Iè! A striscia bimetallica hè compensata termicamente, cusì u sganciu resta precisu sia installatu in un magazzinu 0 ° C o 50 ° C recintu.

Q5: Perchè sceglie CDADA GV2 sopra à altre marche?

A5: CDADA offre:

● True certificazione CE cù rapporti di prova

● Pruduzzione autumàtica → qualità coherente & bassu tassu di difetti

● Compatibilità piena di accessori (AE/AN/AU/AS)

● Prezzi cumpetitivi per OEM è distributori

● Supportu tecnicu veloce è documentazione in inglese
