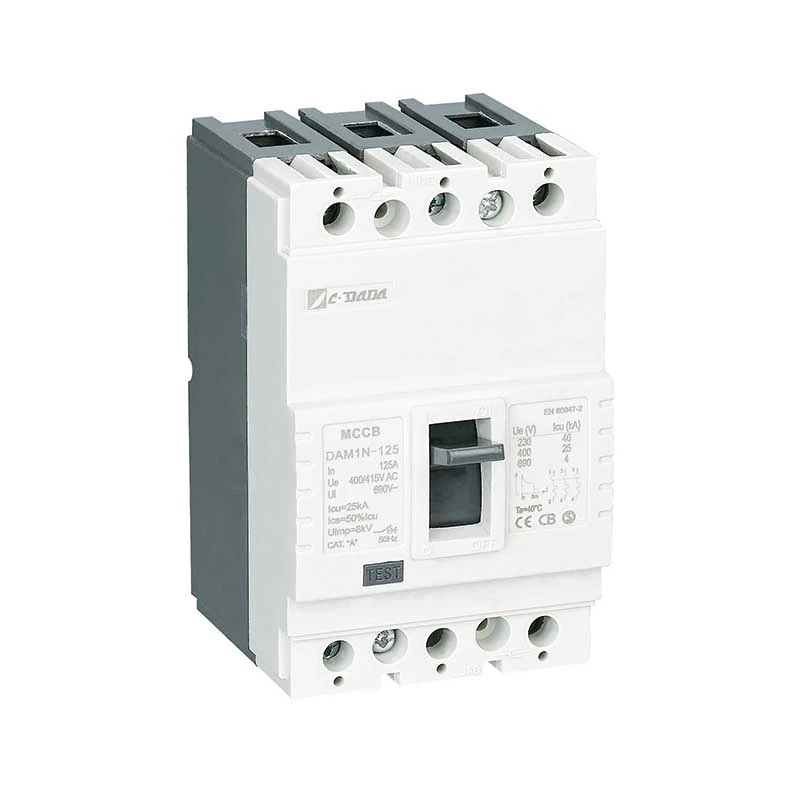

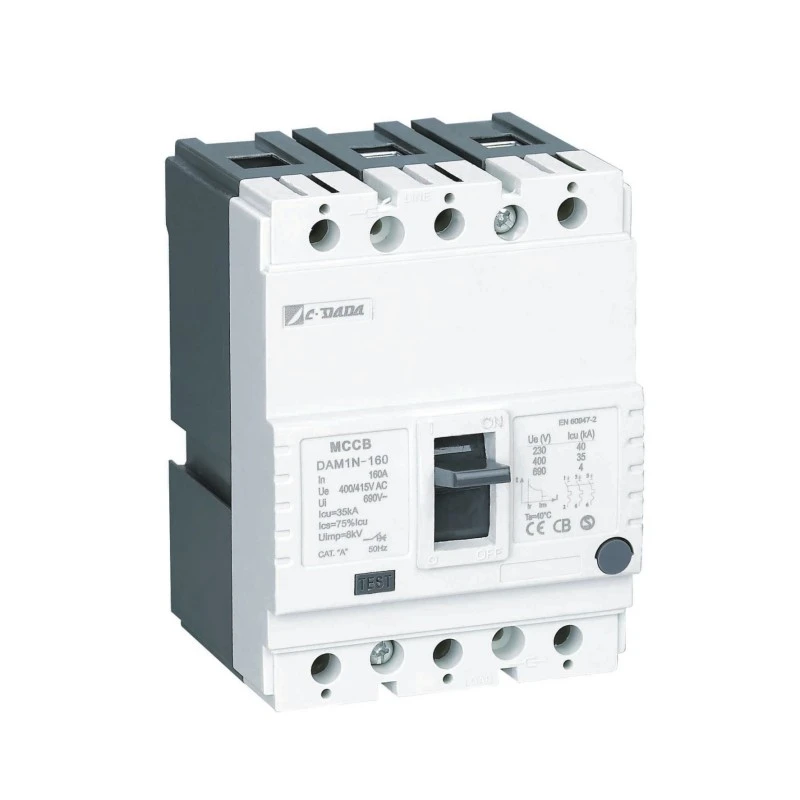

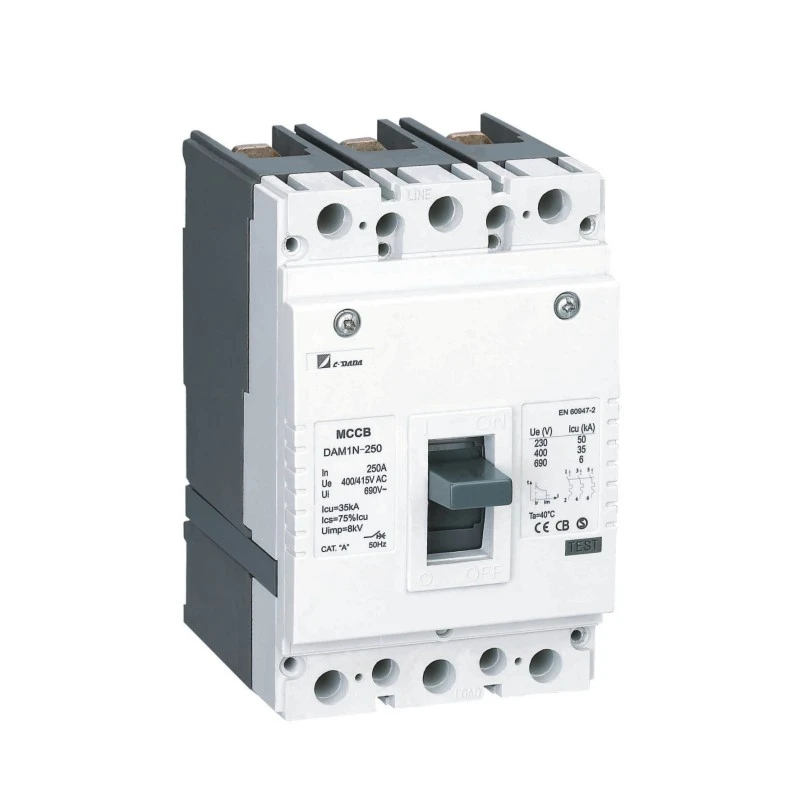

Interruttore di circuitu di casu stampatu di tipu fissu

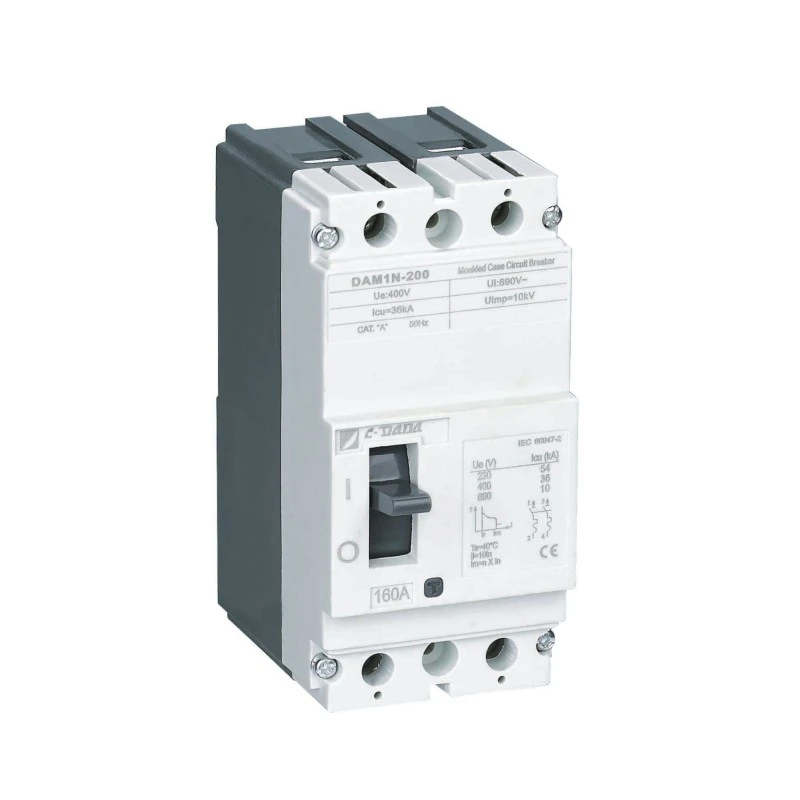

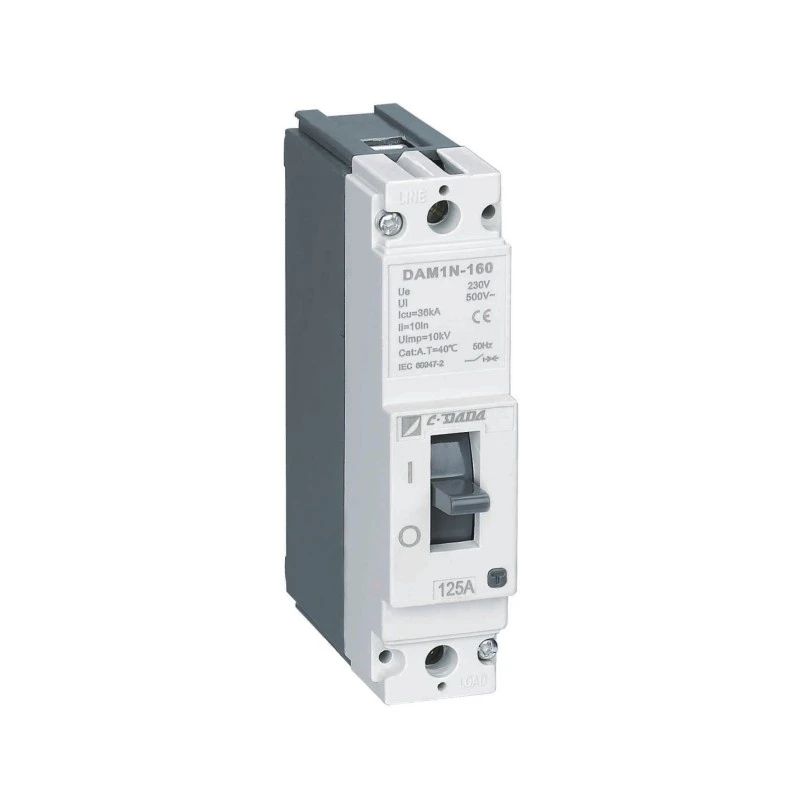

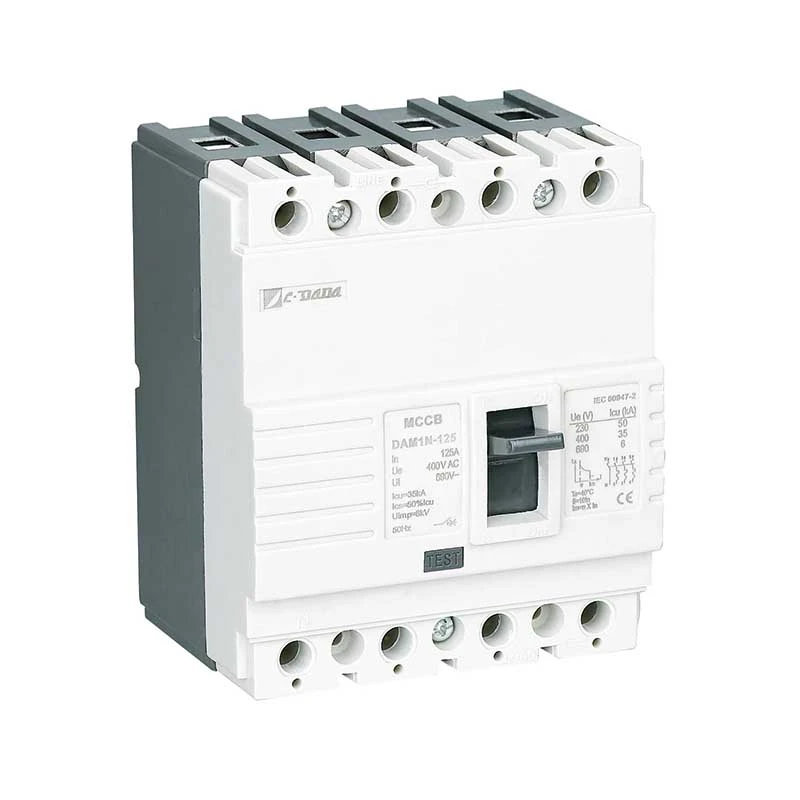

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) A serie DAM1 risponde à i bisogni di ogni applicazione, da i picculi utilizatori à l'installazione di trasformatori industriali è di distribuzione.

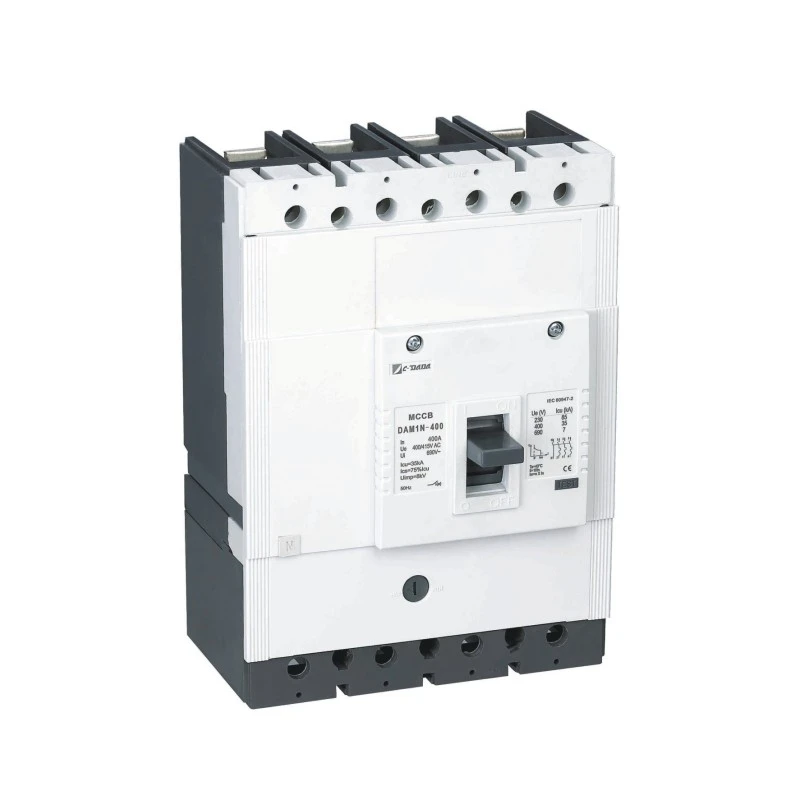

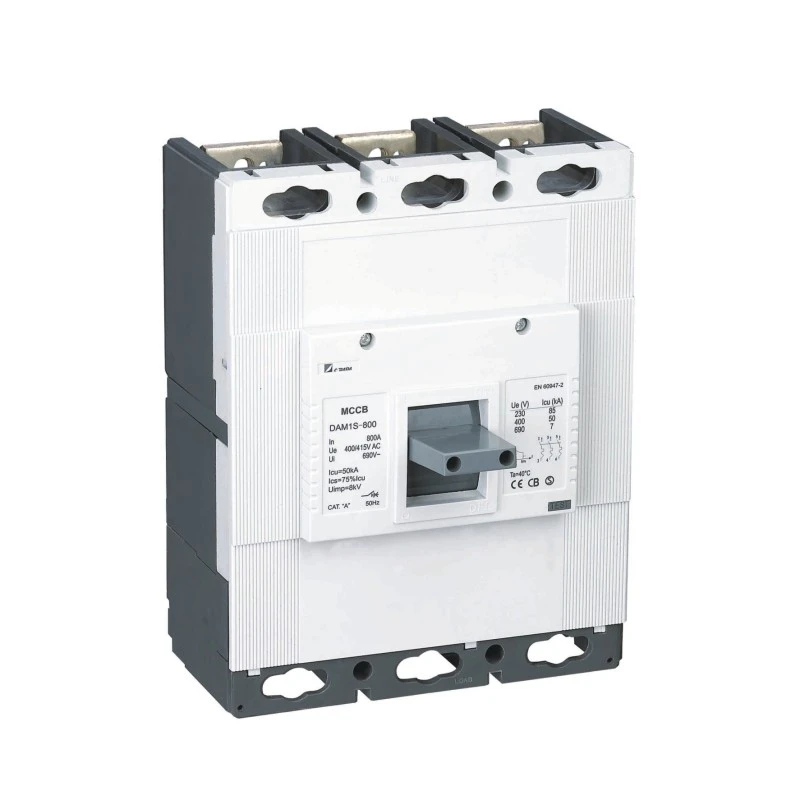

A serie DAM1 hà sette dimensioni di quadru, finu à 1600A, capacità di rottura finu à 100 kA, tensione operativa finu à 1000 Volts, facilmente risponde à una varietà di bisogni cumpleti d'accessori elettrici è meccanici, furnisce una varietà di suluzioni d'installazione per maximizà i bisogni di qualsiasi sistema di energia.

Cù certificazione globale KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 hè a megliu scelta per e piante di l'apparecchi elettrici in u mondu è OEM.

Specificazioni chjave

Paràmetri elettrici di l'interruttore di circuitu DAM1 MCCB

● Test Icu:O-t-CO(O:Manuvra aperta,CO:Manuvra Close-Open,t:Durata d'attesa)

● Ics: Test O-t-CO-t-CO (O: manovra aperta, CO: manovra Close-Open, t: Durata d'attesa)

★ ON/I Position: Indica chì i cuntatti di u breaker sò chjusi. In questa pusizioni, a palanca di breaker hè in a pusizioni superiore

★ Posizione TRIP: Indica chì l'interruttore hè apertu per ogni fallimentu (sopra di carica o cortu circuitu). In questu casu, a leva di l'interruttore hè in a pusizione media trà e pusizioni ON è OFF. Per piglià u breaker, chì hè in posizione di viaghju, in a pusizione ON; spingere la leva di marcia verso il basso come indicato dal segno OFF

L'interruttore deve esse stallatu cù u sonu "cliccate". Dopu questu, tira a leva cum'è indicatu da u segnu ON per chjude l'interruttore.

★ Posizione OFF/0: Indica chì i cuntatti di l'interruttore sò aperti. In questu modu, a palanca di breaker hè in a pusizione di fondu.

Paràmetri fisichi di DAM1-125 MCCB interruttore di circuitu stampatu

Principiu di travagliu è Meccanismu di Prutezzione

★ Prutezzione Termale (Sovracarga)

A striscia bimetallica si curva quandu hè riscaldata da una sovracorrente sostenuta (> currente nominale). A velocità di curvatura hè proporzionale à a magnitudine attuale - assicurendu un tripu in u tempu inversu chì imita u cumpurtamentu termale di u cable, prevenendu viaghji fastidiosi mentre prutegge l'equipaggiu.

★ Prutezzione Magnetica (Circuitu Cortu)

Durante un cortu circuitu (per esempiu, fase à fase o fase à terra), un campu magneticu di corrente alta tira istantaneamente u pistonu di solenoide, liberendu u meccanismo di serratura in millisecondi, tagliando a corrente di difettu prima chì si faci u dannu termicu.

Vantaghji di u produttu

★ Corpu è Copertura:

A resina di poliester di fibra di vetru hè stata aduprata cum'è u corpu è u materiale di copertura in cunfurmità cù a norma EN 60512-20-2. Stu materiale, chì hè chjamatu BMC (Bulk Molding Compound) in a litteratura, hè preferitu per via di alti valori elettrici è meccanichi è pò resiste à una temperatura di 160 ℃ continuamente. U materiale BMC ùn brusgia quandu in cuntattu cù u filu à una temperatura di 960 ℃ in cunfurmità cù IEC 695-2-1

Bimetal: Bimetal hè un materiale custituitu da una cumminazione di dui metalli platti cù diversi coefficienti di estensione contr'à u calore. U currente chì passa per u breaker riscalda bimetal. A causa di l'effettu di stu calore. bimetal curve versu a piastra menu allargata. Siccomu u calore aumenta cum'è u currente chì passa per l'interruttore aumenta, u bimetal hè riscaldatu più è si curva più. In questu modu, cuntrolla u mecanismu di apertura per apre u breaker.

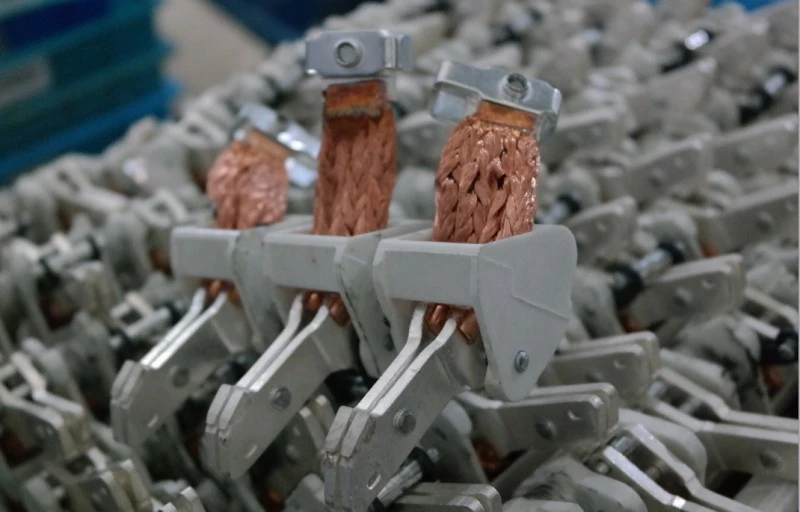

★ Cuntatti:

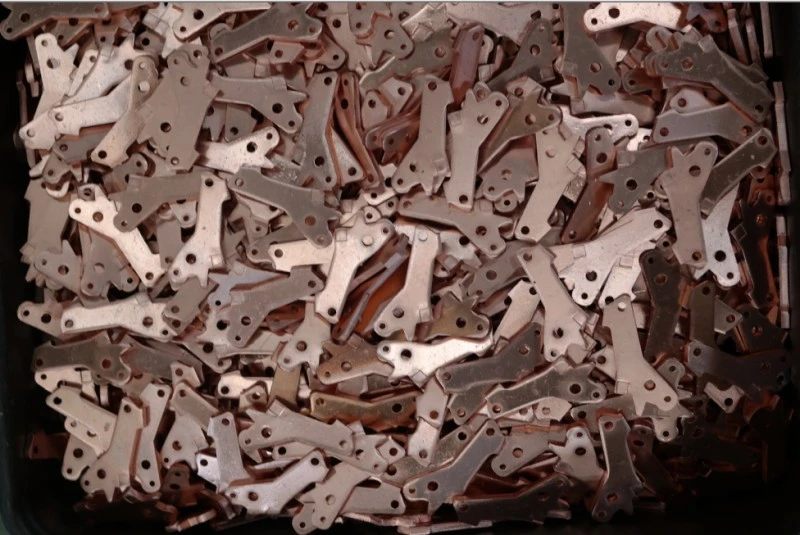

A lega di cuntattu hè determinata per i rotture cunsiderendu i valori è a custruzzione rotte è purtate Di solitu i contatti in lega d'argentu, grafite, nichel, wolfram sò usati in breakers. Una struttura swaged hè stata assicurata in cuntatti muvimenti. In questu modu, i cuntatti d'alliage swaged è duru anu un postu nantu à i cuntatti fissi fissi in ogni apertura-chjusu.

In questu modu, a resistenza più bassu hè assicurata. U cuntattu Moving deve toccu u cuntattu fissu assai bè per avè una resistenza di cuntattu bassu. Tuttavia, forza di prissioni di cuntattu eccessivu risultati in dannu di cuntatti in un piriudu più cortu chè nurmali.Contact alliages sò assai impurtanti per una sana apertura-chjusu.

★ Cella d'estinzione d'arcu (separatore):

I separatori sò usati per estingue l'arcu chì hè furmatu durante u funziunamentu di l'interruttore chì opera sottu energia. Mentre chì u cuntattu in muvimentu hè siparatu da u cuntattu fissu, u currente cuntinueghja à u flussu trà i cuntatti per un tempu è questu hè chjamatu arcu.

★ estinzione di l'arcu:

L'arcu hè spintu versu i separatori per via di u campu magneticu furmatu intornu à l'arcu. In questu modu, l'arcu hè allargatu è diventa slim è rottu trà i platti separatori (Figura-5). A causa di e caratteristiche di u materiale utilizatu nantu à i muri laterali di i separatori, un gas esce per via di a temperatura alta causata da l'arcu. Stu gasu hà un effettu impurtante nantu à l'estinzione di l'arcu.

Applicazione

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) hè affidatu in l'infrastruttura critica:

★ Industriale: acciaieri, piattaforme di petroliu è gasu, stabilimenti chimichi

★ Healthcare: Ospitale principale è sottu-distribuzione

★ Trasportu: Segnale Ferroviaria, sistemi di bagagli di l'aeroportu

★ Commerciale: Grattacieli, centri di dati, centri commerciali, centri di cunvenzione

★ Lochi publichi: Teatri, stadii, palazzi di guvernu

Vantaggi d'installazione è di mantenimentu

★ Integrazione faciule:

U kit standard include sbarre, barriere di fasi è hardware

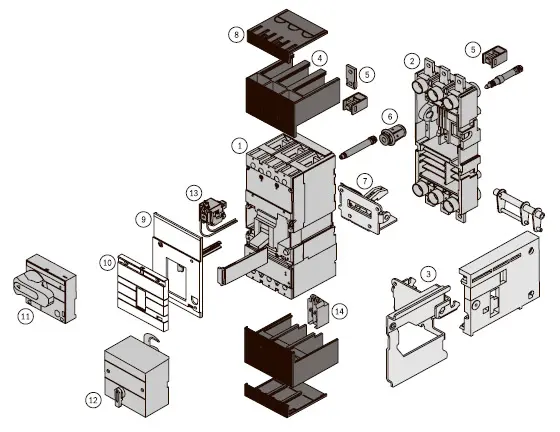

Accessori opzionali: cuntatti d'allarme, shunt/slowvoltage releases, meccanismi operativi elettrici

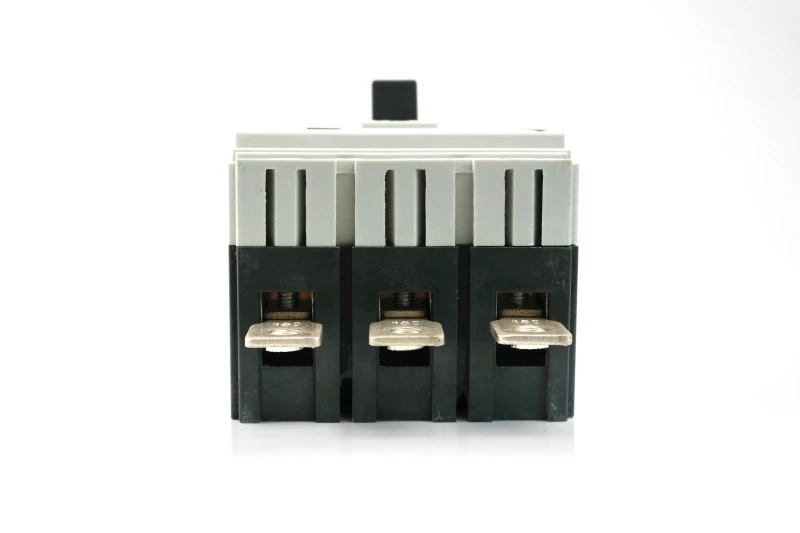

1) Cunnettete cù una barra di bus allargata (foto 1)

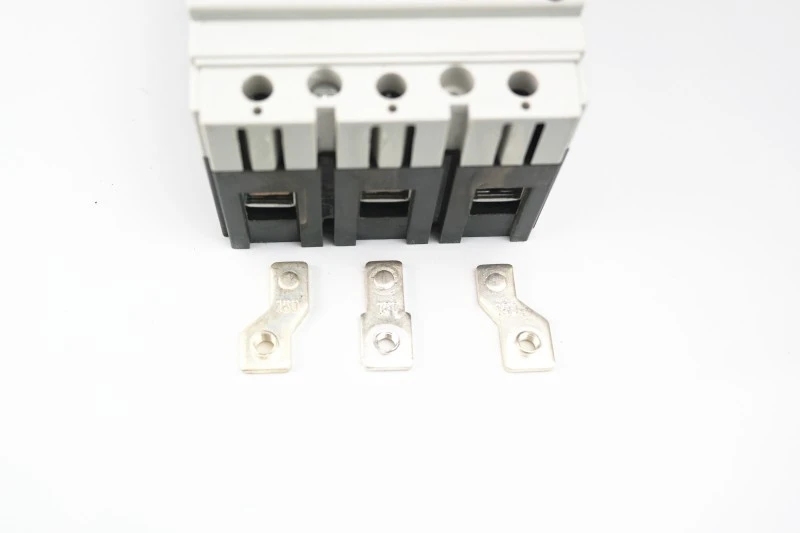

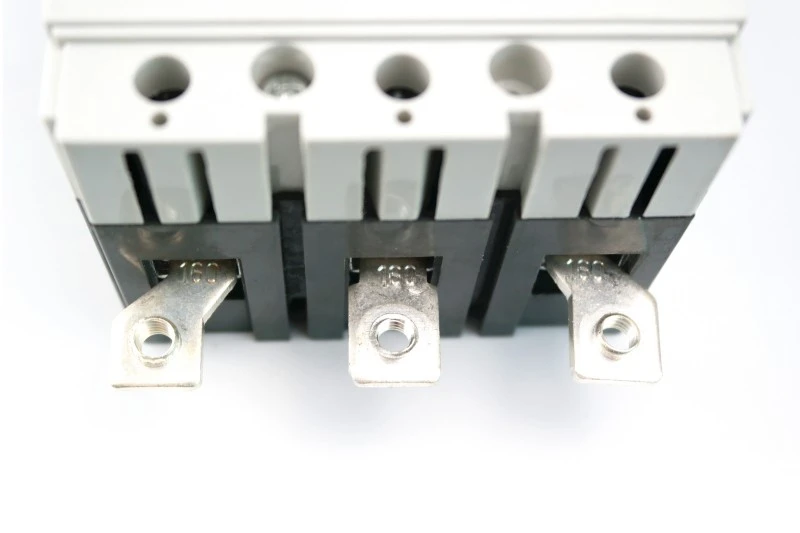

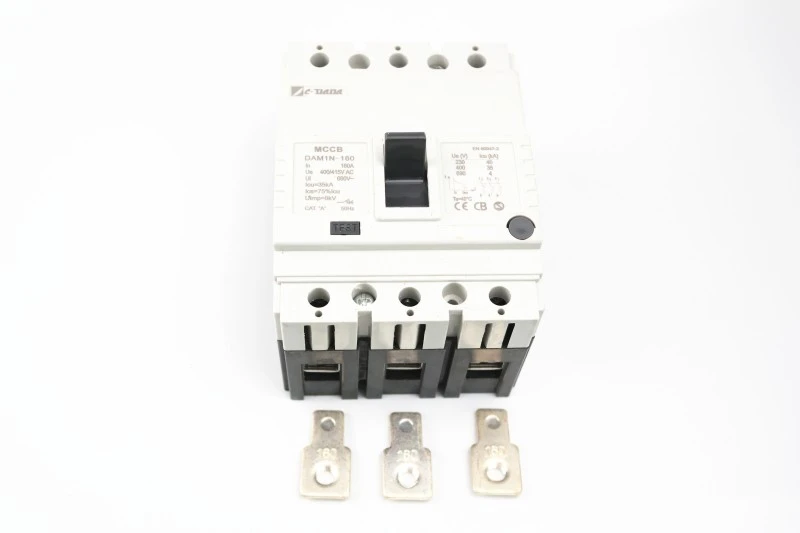

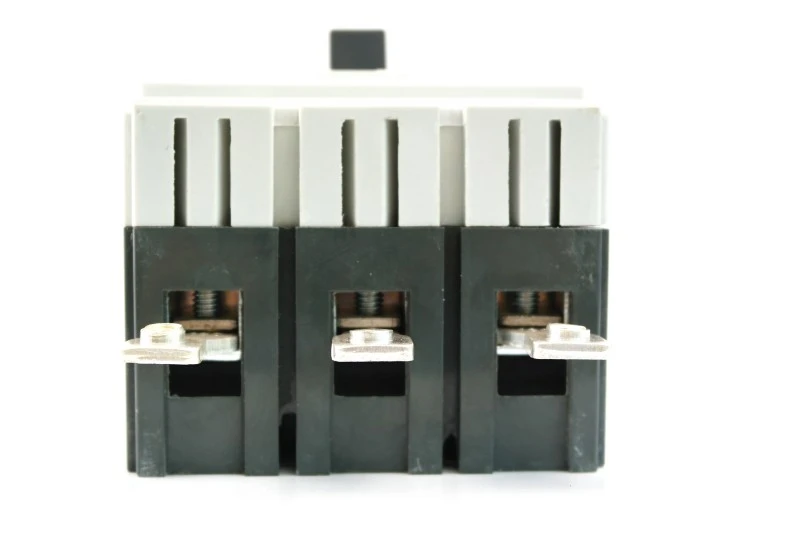

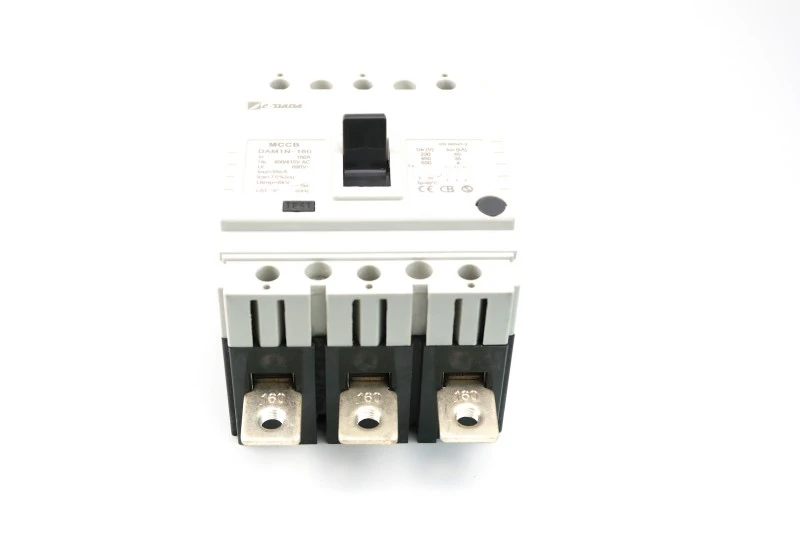

2) Cunnettete da u terminal di spargimentu (foto 2)

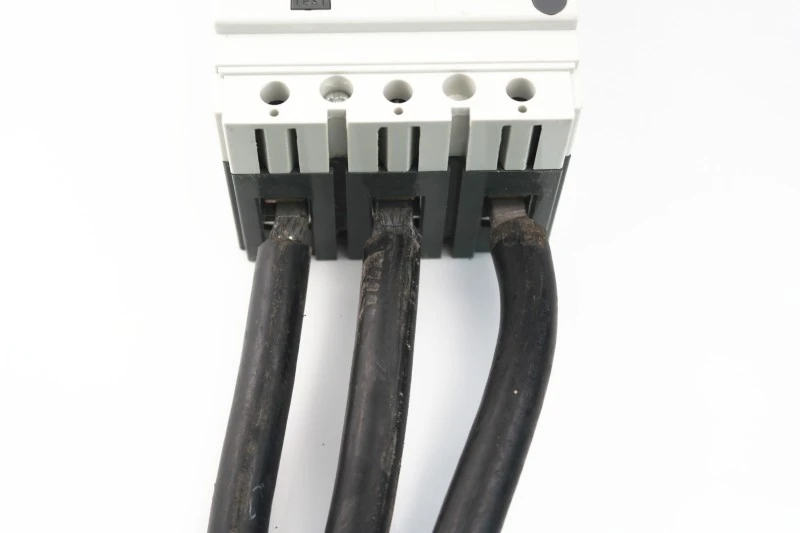

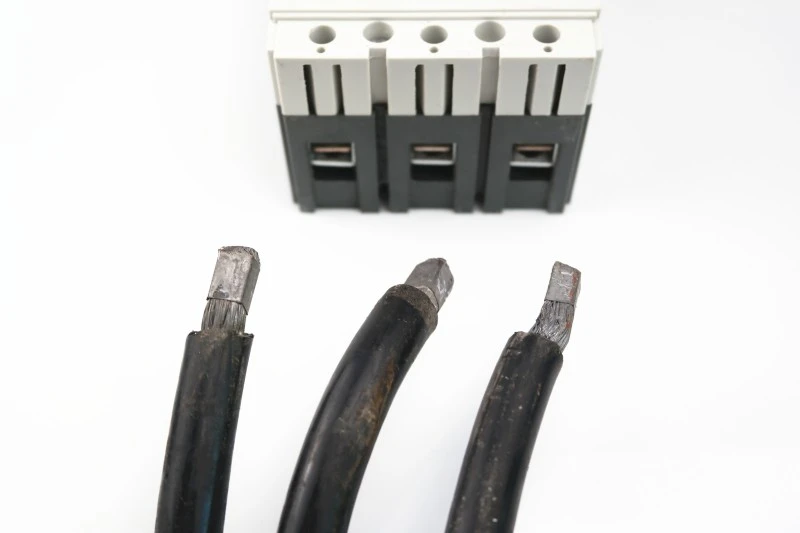

3) Cunnette direttamente u cable (foto 3) senza l'usu di lugs di cable.

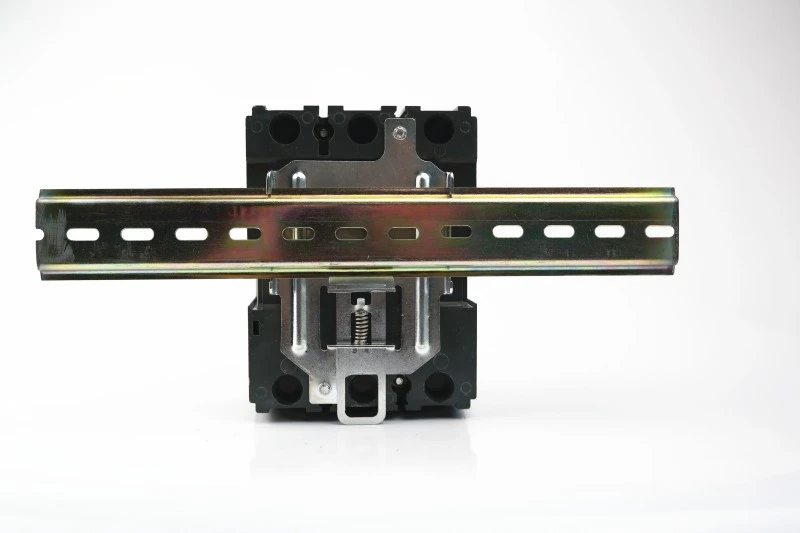

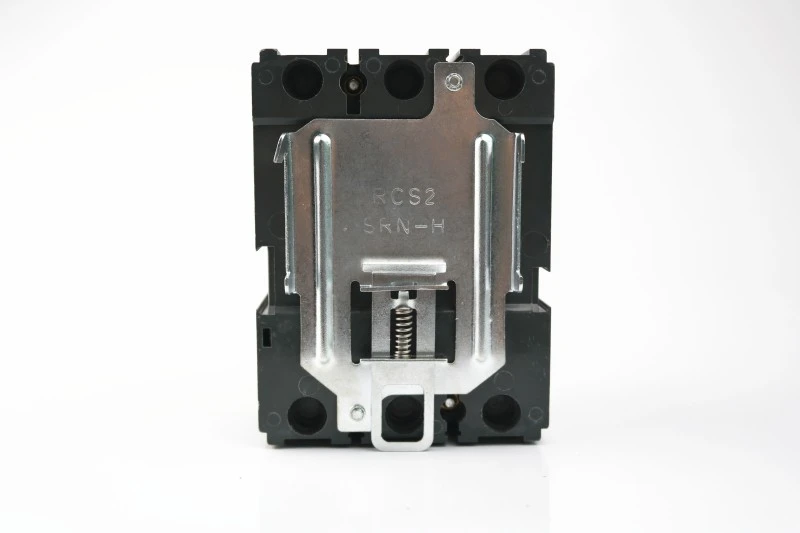

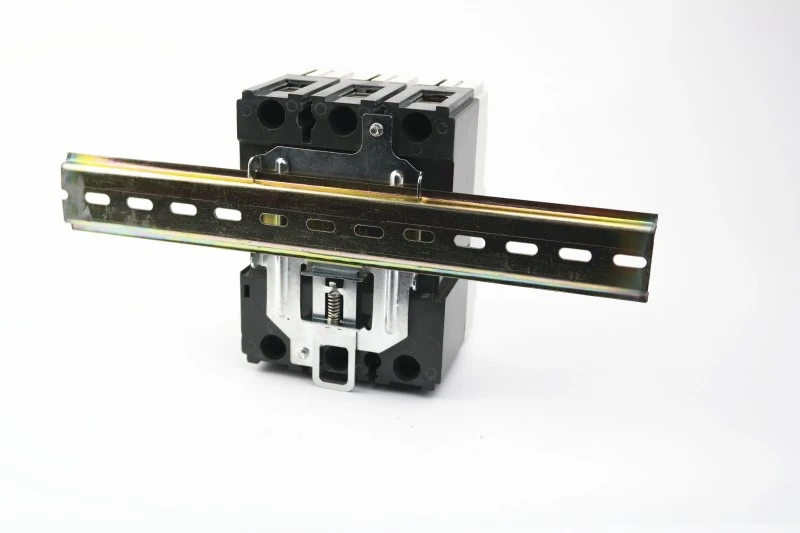

Cù l'aiutu di una pinza speciale, l'unità 125 è 160 ponu esse installate nantu à un rail DIN.

Breaker cù pinza

pinza cù rail DIN

pinza cù rail DIN

★ Disegnu di risparmiu di spaziu:

10-20% più liggeru è più compactu cà l'alternative domestiche

Permette dimensioni più chjuche di chjusi → materiale è costi di spedizione più bassi

★ Reset amichevule:

L'indicazione TRIP chjara impedisce a chjusa cieca

"Clic" audible cunfirma l'ingaghjamentu meccanicu propiu

★ Pronti per u futuru:

Supporta i kit plug-in è draw-out (per mudelli selezziunati)

Compatibile cù add-ons di surviglianza intelligente

Perchè sceglie CDADA?

1. Semu u fabricatore principali per 42+ anni. A nostra cumpagnia fundata in u 1983, si sviluppa assai veloce durante 40 anni.

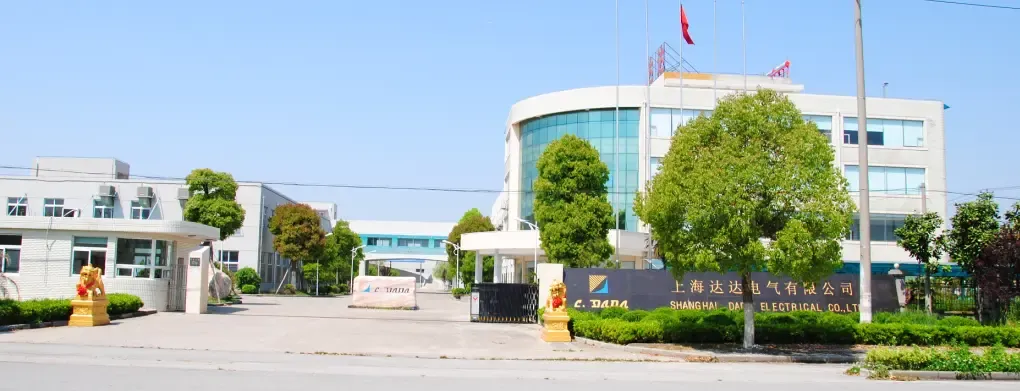

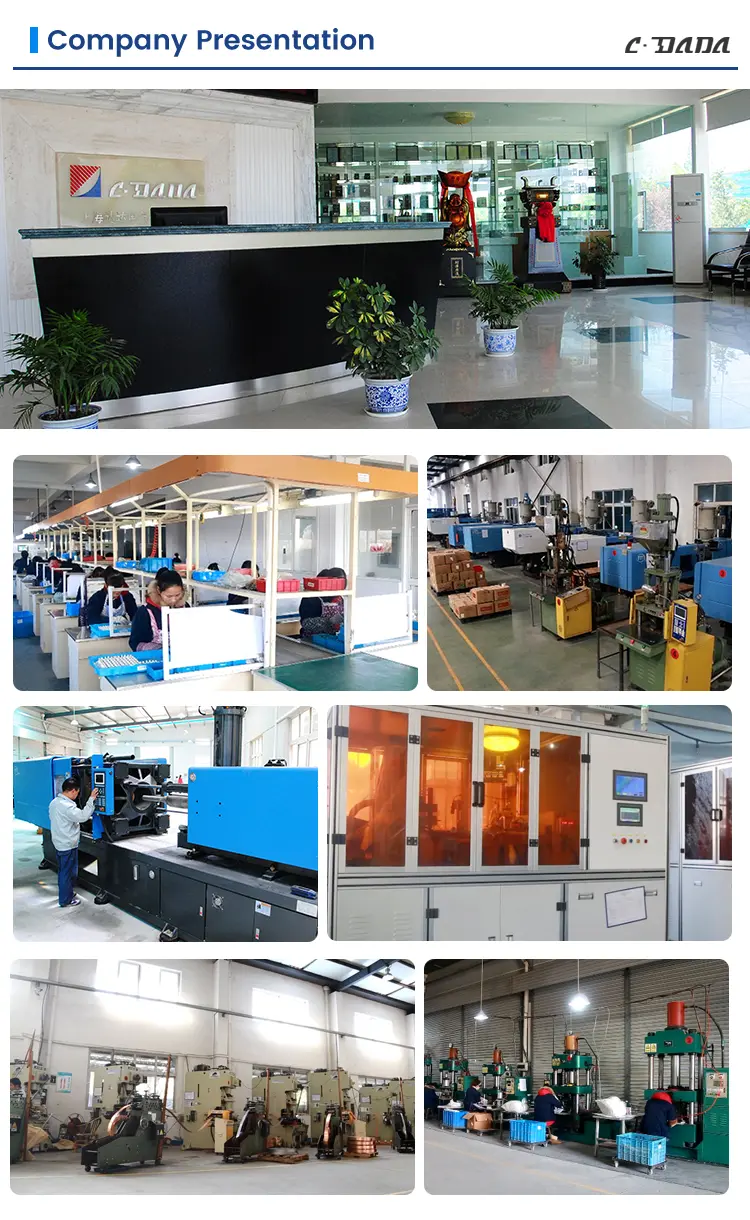

2. U Gruppu, cumpresu 3 fabbriche, pussede una zona di pruduzzione di 52,400m² è impiega più di 500 persone. Avemu investitu quasi deci milioni di yuan per espansione a nostra operazione è aghjurnà i nostri attelli.

3. Factory audited da INTERTEK, DEKRA & GMC

4. Cartoni d'alta resistenza, prutezzione di pallet, boni per u trasportu d'esportazione longu

Domande Frequenti (FAQ)

Q1: U DAM1 Fixed Type Molded Case Circuit Breaker pò esse muntatu nantu à una ferrovia DIN?

A1: Iè, i mudelli 125A è 160A ponu esse installati nantu à rail DIN cù a pinza speciale opzionale. I valutazioni più alti sò muntati solu in pannelli.

Q2: Chì certificazioni tene a serie DAM1?

A2: Hè certificatu cù CE, CB, ASTA, KEMA, SEMKO, è RoHS, assicurendu a conformità in UE, Mediu Oriente, Sud-est asiaticu, è oltre.

Q3: Cumu resettate u breaker dopu un viaghju?

A3: Prima, spostà a palanca cumplettamente in OFF (si sente un clic), poi tirala in su ON. Mai forza direttamente da TRIP à ON.

Q4: Sò i dispusitivi ausiliari cumpatibili?

A4: Iè-contatti d'alarme, cuntatti ausiliari, shunt / undervoltage releases, è operatori elettrici ponu esse aghjuntu senza disassemblamentu.

Q5: U DAM1 hè adattatu per rimpiazzà i più vechji interruttori?

A5: Assolutamente. A so impronta compacta permette a sostituzione diretta di MCCB legacy in a maiò parte di i pannelli, risparmiendu tempu è costi di aghjurnamentu.
