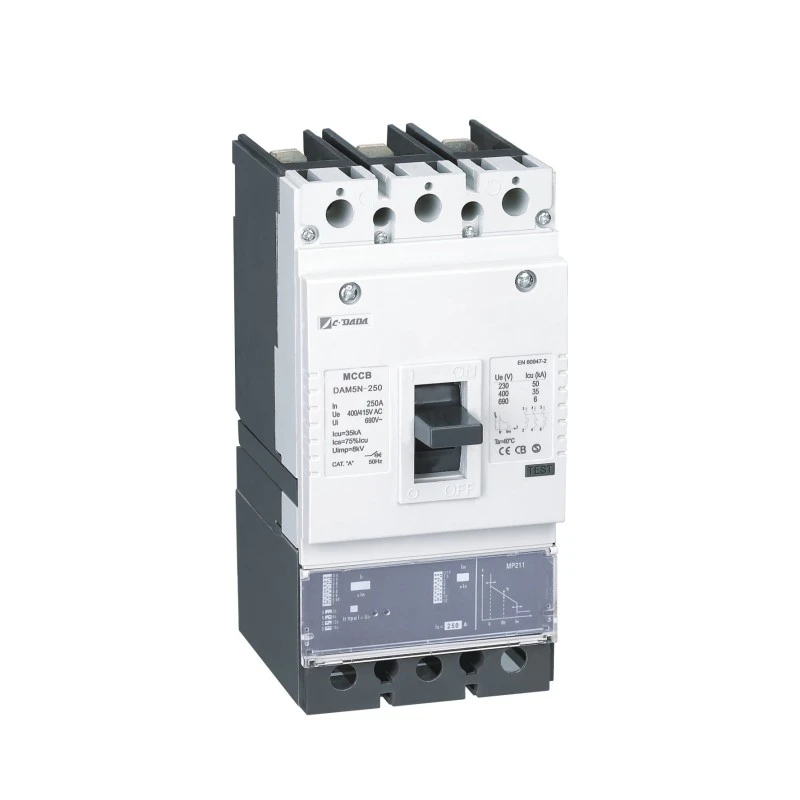

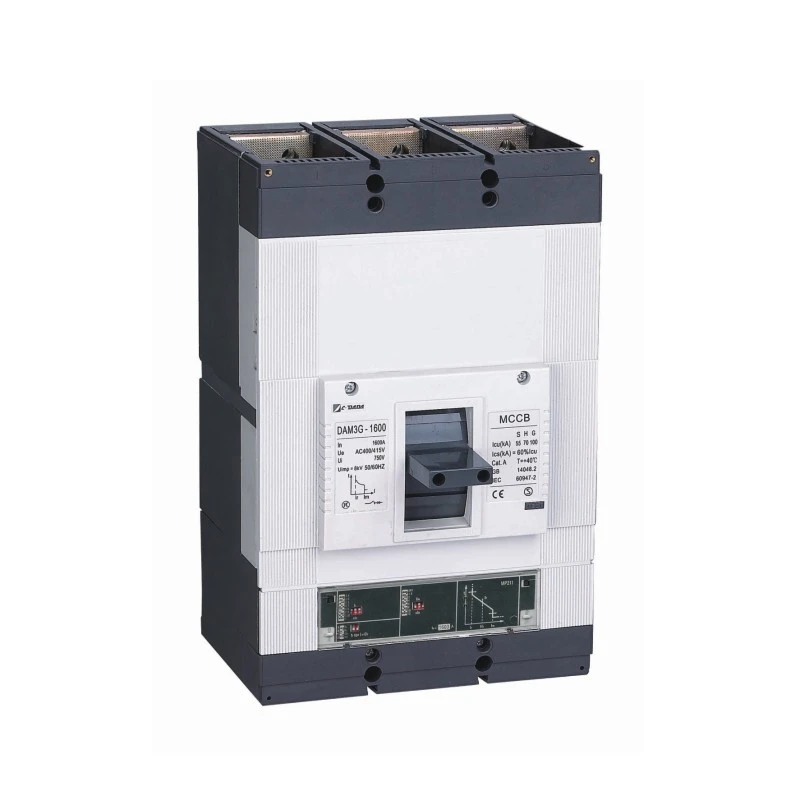

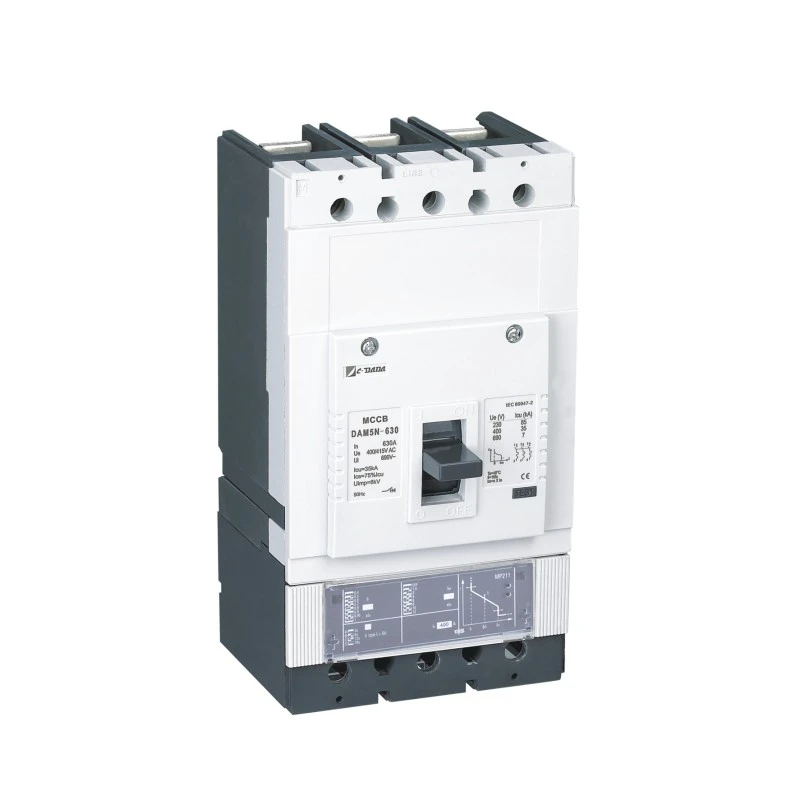

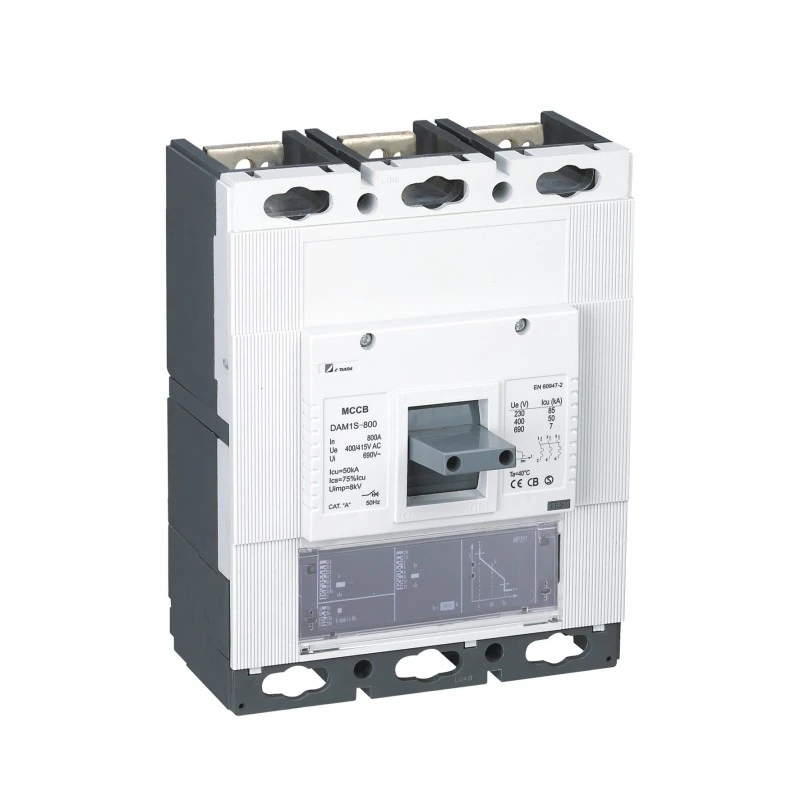

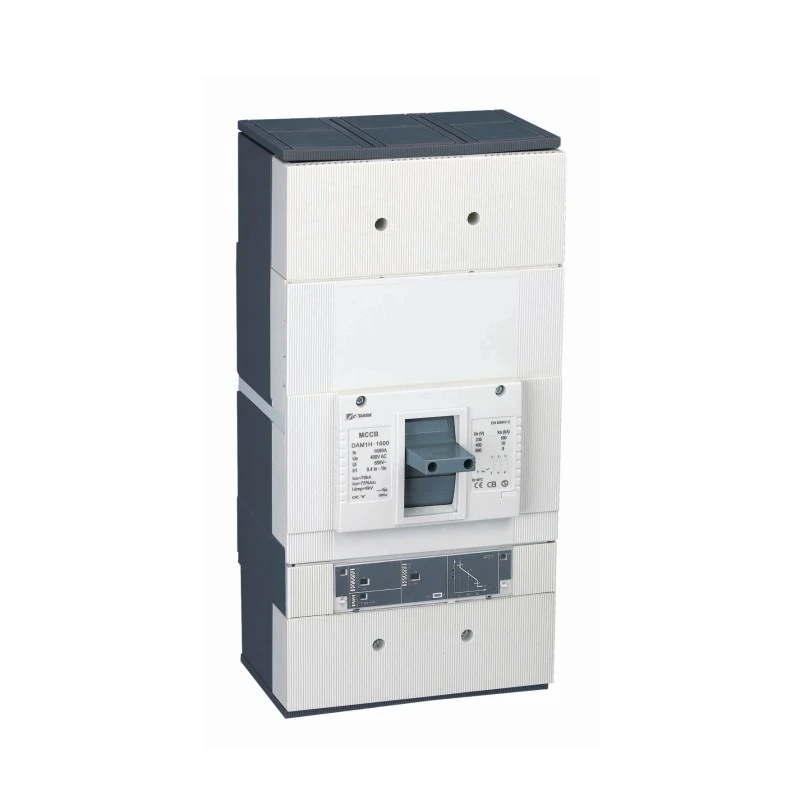

Interruttore di circuitu di casu stampatu di tipu elettronicu

Per i sistemi di putenza muderni chì esigenu precisione, intelligenza è affidabilità, l'Interruttore Elettronicu di Casu Molded di Shanghai DADA Electric CO., LTD. stabilisce un novu standard in a prutezzione di bassa tensione. A cuntrariu di l'interruttori magnetichi termali tradiziunali, stu MCCB intelligente usa una unità di viaghju elettronica basata in microprocessore per furnisce una prutezzione di sovracorrente altamente precisa, programabile, immune à i fluttuazioni di a temperatura ambientale.

Cù paràmetri regolabili da 40% à 100% In (termale) è da 1,5 × à 12 × In (magnetici), offre una flessibilità ineguagliabile per a coordinazione cumplessa in centri di dati, impianti industriali, ospedali è sistemi di energia rinnovabile. Valutatu da 100A à 1600A à 400V / 415V, unisce un design compactu cù funziunalità avanzata - è include un viaghju direttu à prova di fallimentu durante i difetti estremi, ancu se l'elettronica falla.

Specificazioni chjave

Mudellu: Serie CDADA DAM2 / DE (Interruttore Elettronicu di Casu Molded)

Tipu: Circuit Breaker Elettronicu Molded Case

Poli: 3P / 4P

Tensione nominale (Ue): 400V / 415V AC

Corrente nominale (In): 100A - 1600A

Trip Unit: Liberazione elettronica basata in microprocessore

Ajustamentu termicu (Ir): 40% - 100% di In

Ajustamentu Magneticu (Im): 1,5 × - 12 × In

Vantaghji

★ Ampia gamma: 100A à 1600A (AC)

★ dimensioni compacte

★ Impostazione termale regulabile (40-100%) In.

★ Impostazione magnetica regulabile (1.5-12times) In.

★ Push to trip pruvisione buttone.

★ Separate cuntatti principali è arcing

★ Una larga gamma di accessori.

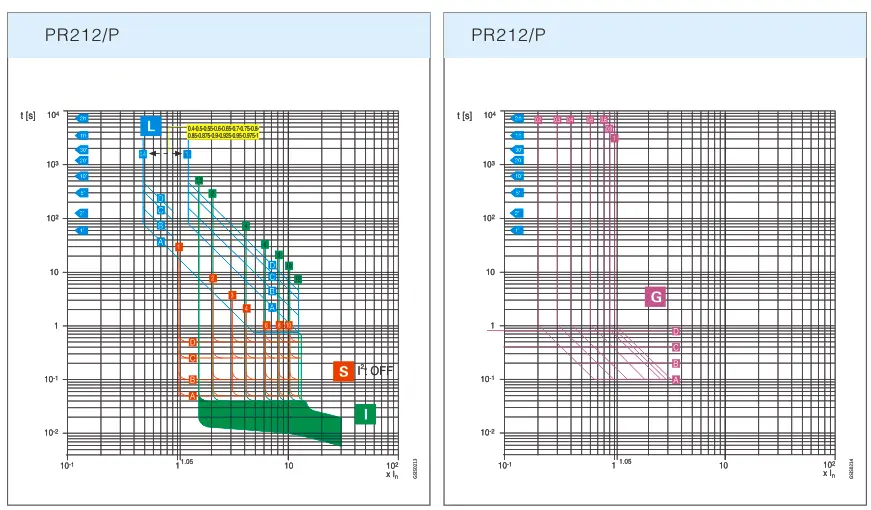

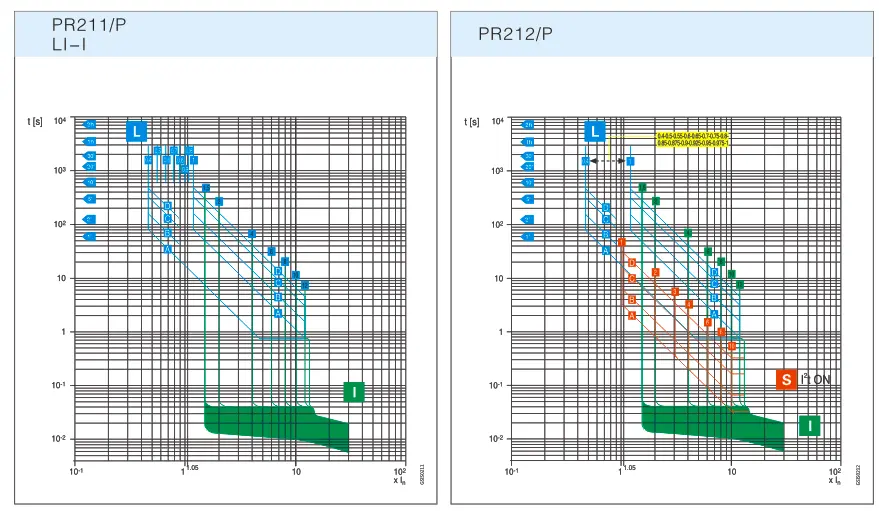

Curva caratteristica di liberazione elettronica

Parametri elettrici

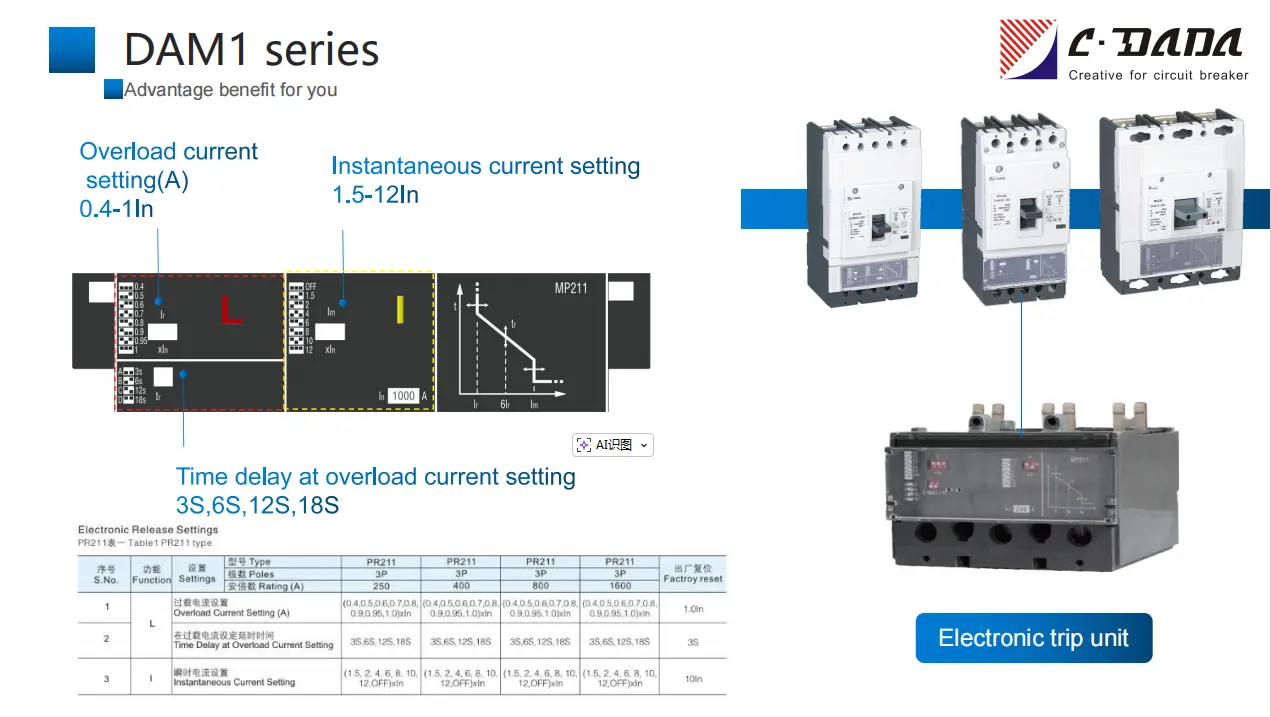

Tabella 1 tipu PR211

S.No.

Funzione

Settings

Tipu

PR211

PR211

PR211

PR211

Factroy reset

Poli

3P

3P

3P

3P

Valutazione (A)

250

400

800

1600

1

L

Impostazione di corrente di sovraccarico (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 in

2

Ritardo di tempu à l'impostazione attuale di sovraccarico

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Impostazione attuale istantanea

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 in

Tabella 2 tipu PR212

S.No.

Funzione

Settings

Tipu

PR212

PR212

PR212

PR212

Factroy reset

Poli

3P

3P

3P

3P

Valutazione (A)

250

400/630

800

1600

1

L

Impostazione di corrente di sovraccarico (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 in

2

Ritardo di tempu à l'impostazione attuale di sovraccarico

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Réglage du courant de court-circuit (A)

(1, 2, 3, 4, 6, 8, 10，OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6 in

4

Ritardo di tempu à l'impostazione di u currente di cortocircuitu

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 S

5

I

Impostazione attuale istantanea

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 in

6

G

Réglage du courant de défaut à la terre (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

1,0 in

7

Ritardo di tempu à l'impostazione di a mancanza di terra

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0,4 S

8

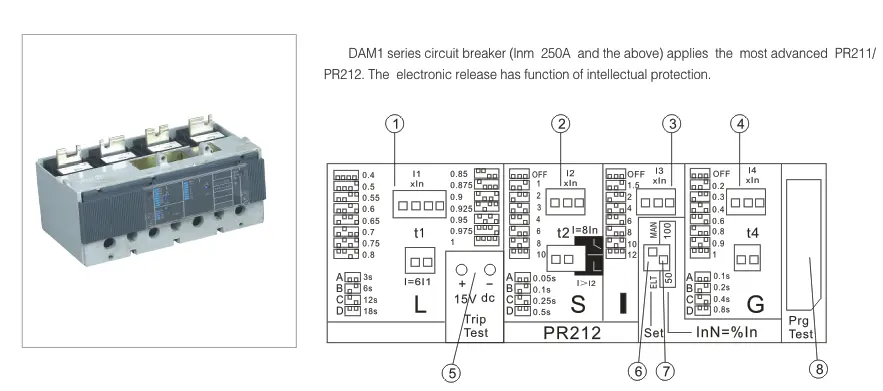

Selezzione di paràmetri elettrici o elettronichi

Funzione SET (switch ELT/MAN)

9

Adupratu per stabilisce i paràmetri di dip switch di linea zero

InN=%In, cambia 50/100

10

Socket per u dispusitivu di misurazione di cunnessione

Socket di pannellu

Perchè sceglie CDADA Electronic MCCB?

★ Vera intelligenza, micca solu l'automatizazione
U microprocessore analizeghja continuamente e forme d'onda attuali, chì permette una prutezzione precisa in u tempu inversu, in tempu definitu è ​​istantaneu - senza deriva per u calore o l'invecchiamento.

★ Fail-Safe Design
Ancu s'è u circuitu elettronicu falla, un latch elettromagneticu direttu assicura chì l'interruttore si spegne durante i cortu circuiti severi - risponde à i requisiti di ridondanza di sicurezza IEC 60947-2.

★ Coordination Supérieure
Intervalli di regolazione ultra-larghi (40-100% Ir, 1.5-12× Im) permettenu una coordinazione perfetta cù i dispositi upstream / downstream, minimizendu e zone di interruzione.

★ Infrastruttura à prova di u futuru
Compatibile cù moduli di cumunicazione opzionali (Modbus RTU, Profibus) per l'integrazione in sistemi di gestione di edifici (BMS) o smart grids.

★ Qualità Globale, Prezzu Competitivu
Fabbricatu sottu ISO 9001 in Shanghai, cù certificazioni internaziunali, chì offre prestazioni à livellu europeu à efficienza di costu asiatica.

★ Avemu una squadra dedicata di 15 ingegneri focu annantu à u sviluppu di u produttu, u migliuramentu è a persunalizazione.

Applicazioni ideali

Data Centers: Prevene i fallimenti in cascata cù un tripu selettivu precisu

Ospedali: Assicurà una putenza ininterrotta per i sistemi di supportu di vita

Automatizazione Industriale: Coordinate cù VFD, soft starters è robotica

Solar / Wind Farms: Adattate à profili di generazione variabile

Edifici Commerciali Intelligenti: Abilite u monitoraghju di l'energia senza metri extra

Domande Frequenti (FAQ)

Q1: Cosa face un MCCB elettronicu sfarente da un termu-magneticu?

A1: L'Interruttori di Circuitu di Casu Molded di Tipu Elettronicu utilizanu un microprocessore per analizà l'attuali è innescà viaghji cù alta precisione. Ùn sò micca affettati da a temperatura di l'ambienti, offrenu intervalli di regolazione più largu, è ponu furnisce l'archiviazione di dati di carica, à u cuntrariu di i tipi di magnetichi termichi basati in bimetalli / solenoidi.

Q2: U MCCB elettronicu 1600A hè dispunibule in cunfigurazione 4-pole?

A2: Sì, tutti i MCCB elettronici CDADA da 250A à 1600A sò dispunibili in versioni 3P è 4P.

Q3: Chì succede se l'unità di viaghju elettronica falla durante un cortu circuitu?

A3: L'interruttore include una copia di salvezza meccanica: durante i currenti di difetti estremi (> 12 × In), un latch magneticu attiva l'apertura diretta, assicurendu a sicurità ancu cù l'elettronica offline.

Q4: Puderaghju monitorà i valori attuali in tempu reale?

A4: Yes—the electronic trip unit displays instantaneous, max, min, and average current over selectable time windows (e.g., 24h), useful for energy management.

Q5: Perchè sceglie CDADA sopra à altre marche intelligenti MCCB?

A5: CDADA offre:

● Vera adattabilità à doppia gamma (assai cuncurrenti limitanu Im à ≤10×)

● Copia di salvezza meccanica sicura (micca tutti i MCCB "elettronici" anu questu)

● Compact size-fits pannelli legacy senza mudificazione

● Forte cartera di certificazione globale (ASTA, KEMA, CE)

● Prezzi OEM-friendly cù supportu tecnicu in inglese
