Circuit Breaker CM1 Molded Case

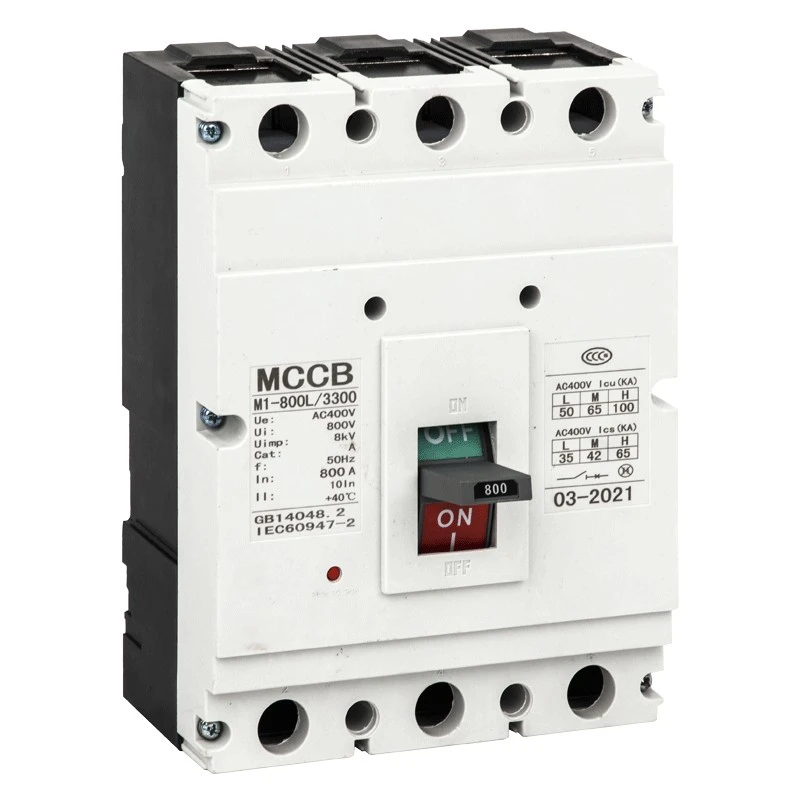

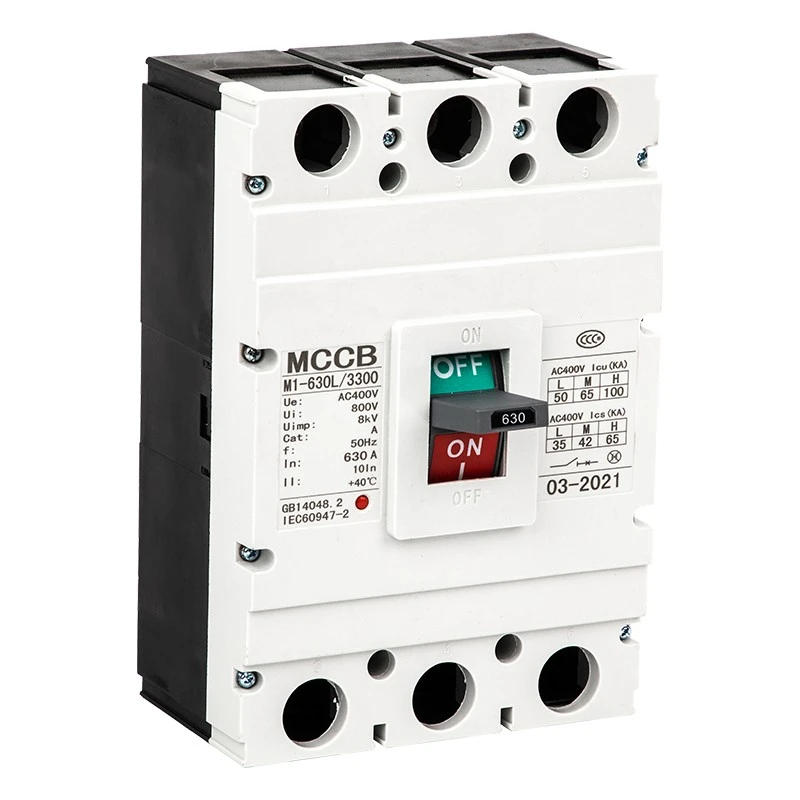

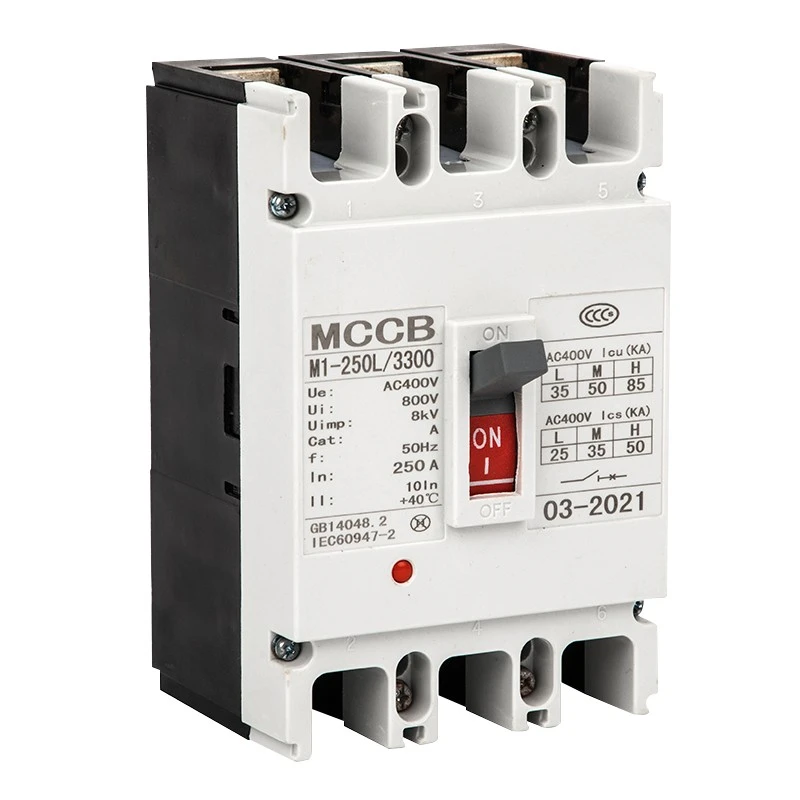

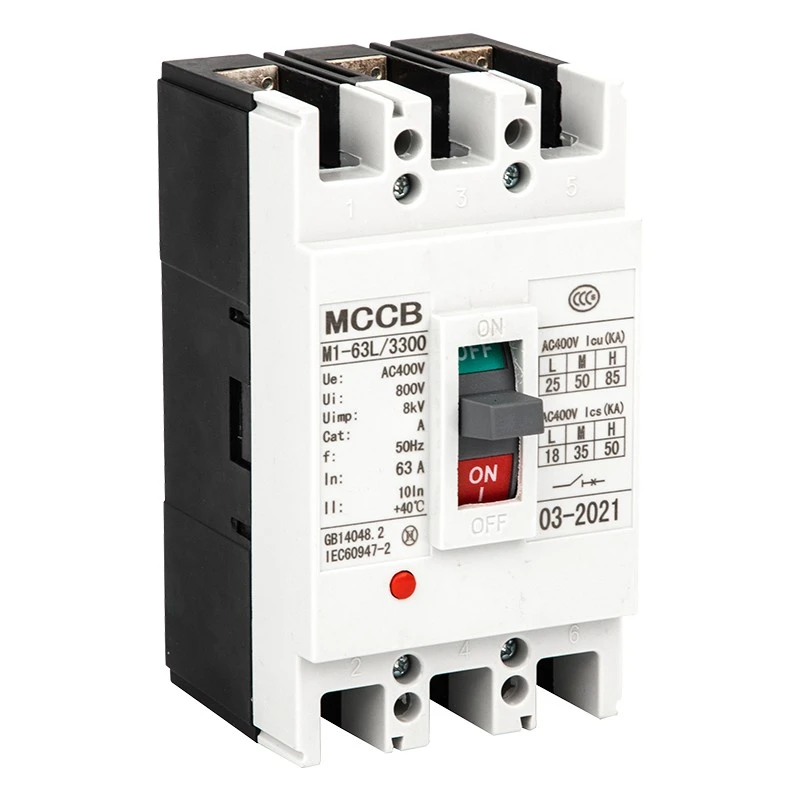

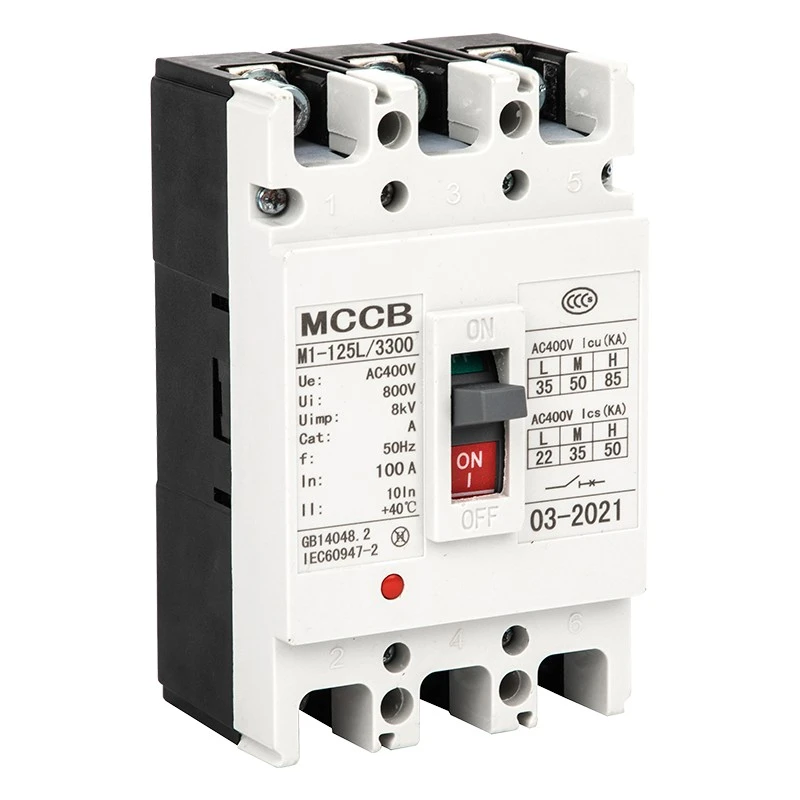

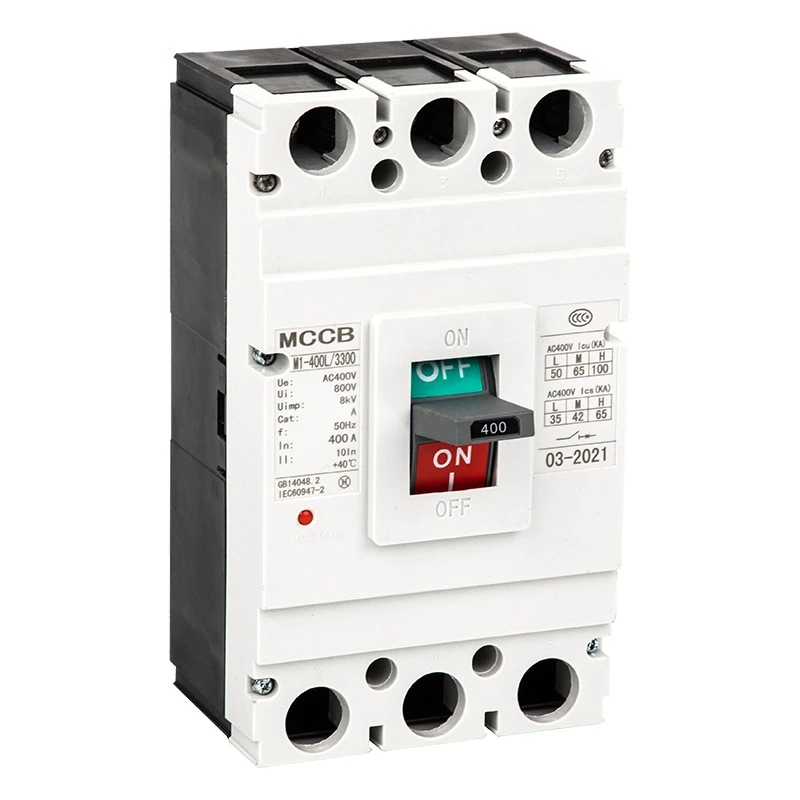

Questa serie DAM2 (CM1) CM1 Molded Case Circuit Breaker hè un dispositivu di prutezzione di bassa tensione d'altu rendiment pruduttu da Shanghai DADA Electric Co., Ltd., un fabricatore affidabile è fornitore in Cina. Cù una tensione d'insulazione nominale finu à 800V, una tensione nominale di travagliu 400V / 690V, è una corrente nominale da 63A à 1600A, hè largamente utilizatu per a distribuzione di energia, a prutezzione di circuiti, u cuntrollu di u mutore è a commutazione rara.

Sta serie supporta l'installazione verticale è horizontale, cumpleta cù u standard IEC60947-2, è furnisce una prutezzione cumpleta di sovraccarichi, cortocircuiti è sottu tensione per l'equipaggiu di putenza.

Funzioni di u produttu

★ voltage insulation nominale: 800V; Tensione di travagliu: 400V / 690V

★ Gamma attuale: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Capacità di rottura: L standard, M mediu, H altu tipu di ruttura

★ Modi di liberazione duale termale-magneticu è elettromagneticu

★ Installazione verticale / horizontale, adattata per l'usu di isolamentu

★ Ampia gamma di temperatura ambiente: -5 ℃ ~ + 40 ℃

★ Altitudine ≤2000m, gradu di contaminazione 3

Applicazioni

CDADA CM1 Molded Case Circuit Breaker hè largamente applicatu in sistemi di distribuzione di energia industriale è civile, cumprese fabbriche, edifici, centri di dati, stazioni di energia, infrastruttura, equipaghji meccanichi è armadi di distribuzione di energia. Hè ancu utilizatu per a prutezzione di u mutore, a cunversione di circuiti è l'alimentazione sicura in a custruzzione, a metallurgia, a petrochimica è altre industrii.

Parametri tecnichi

★ Norme: IEC60947-2, GB14048.2

★ Frequency: AC 50Hz/60Hz

★ Pole: 1P, 2P, 3P, 4P

★ Liberazione: Termomagneticu (doppiu), elettromagneticu (istantaneu)

★ Configurazione istantanea: Distribuzione tipu 10In±20%; Tipu di mutore 12In ± 20%

★ Installazione: cablaggio frontale, cablaggio posteriore, tipo plug-in

★ Funzionamentu: Manuale, mecanismu di funziunamentu electricu

Outline & Dimensioni d'installazione

U nostru CM1 MCCB furnisce dati di dimensione cumpleta per i mudelli 63A-1600A, cumprese cablaggio frontale, cablaggio posteriore è plug-in. Diverse dimensioni di cornice (63/100/225/400/630/800/1250/1600) anu abbinatu dimensioni H, H1, H2 per l'installazione standard di l'armadiu. L'altezza di u mecanismu di funziunamentu manuale è elettricu hè ancu standardizatu per un assemblea faciule.

Accessori è funzioni

Accessori interni

★ Liberazione di shunt: 70%-110% di tensione nominale per un scattu affidabile

★ Liberazione sottu tensione: 35% -70% caduta di tensione per a prutezzione automatica

★ Cuntattu ausiliariu è cuntattu d'alarma: Feedback di signale è alarme di difettu

★ Liberazione dedicata di u metru prepagatu: Ritarda di l'interruzione di 0,5 à 2 s

Accessori esterni

★ mecanismu di funziunamentu manuale

★ Meccanisimu di funziunamentu elettricu (mutore).

★ Separatori di fasi, viti di muntatura, kit di sbarre

Flussu di cuntrollu di qualità

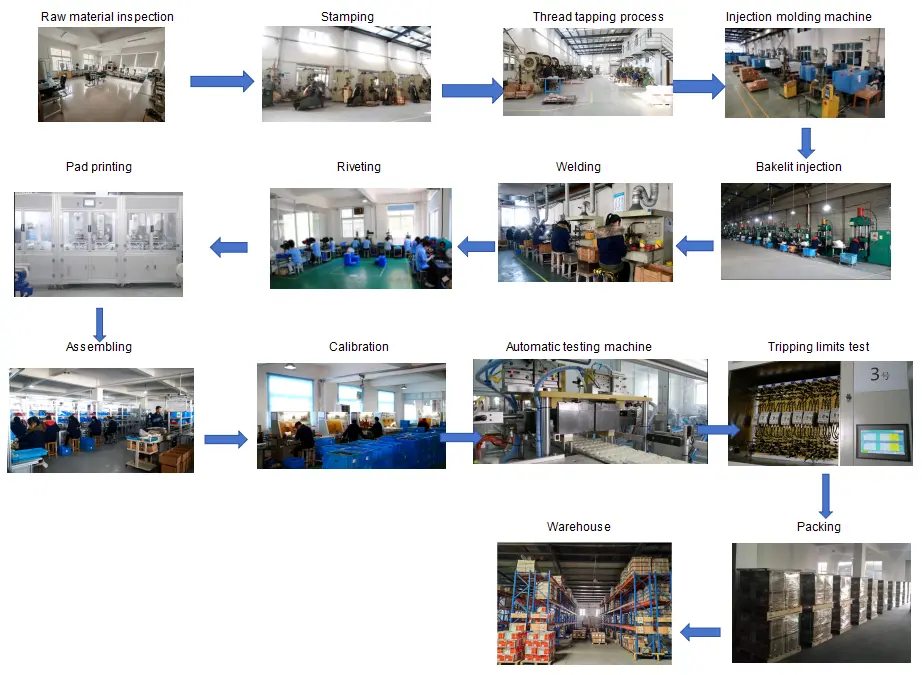

Ispezione di materia prima → Trattamentu di produzzione → Linea di assemblaggio → Test di caratteristiche di viaghju → Test d'aumentu di temperatura → Test di cortu circuitu → Test d'invecchiamento → Verifica di l'aspettu è a dimensione → Imballaggio → Ispezione finale prima di spedizione

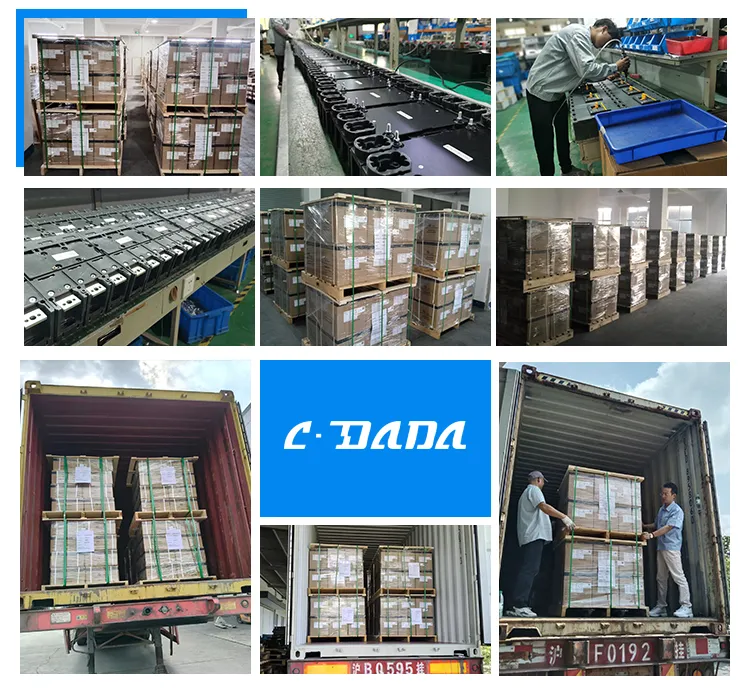

Imballaggio è spedizione

★ Carton d'esportazione standard + pallet di legnu per u trasportu sicuru

★ Label: mudellu, currente, polu, quantità, certificatu

★ Adatta per a logistica marittima, aria è terrestre

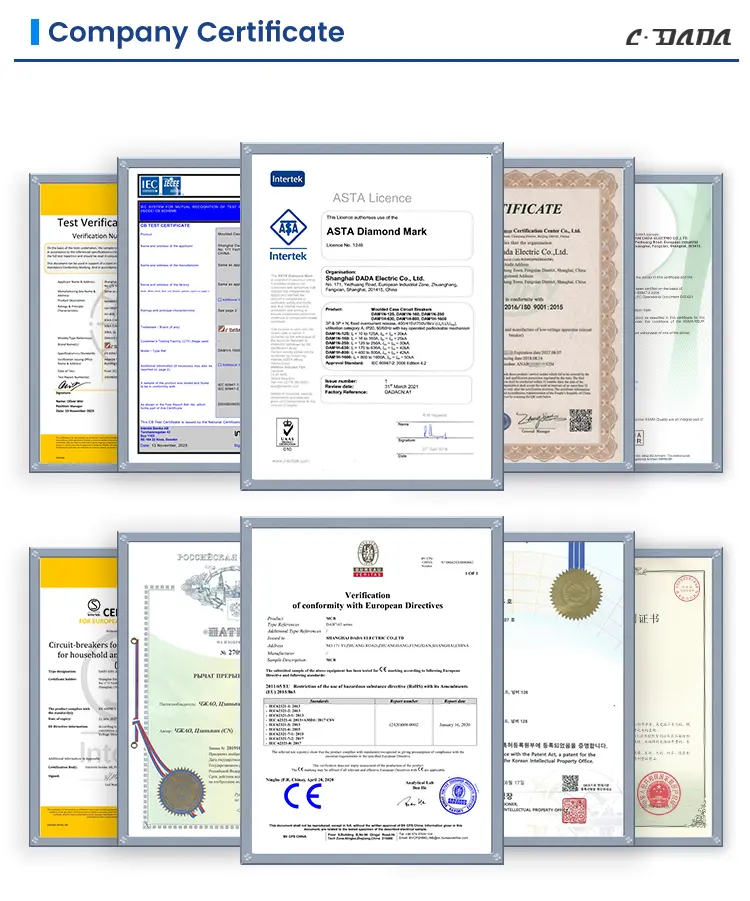

Certificazioni

IEC60947-2, GB14048.2, CE, CB, ROHS è altre appruvazioni internaziunali.

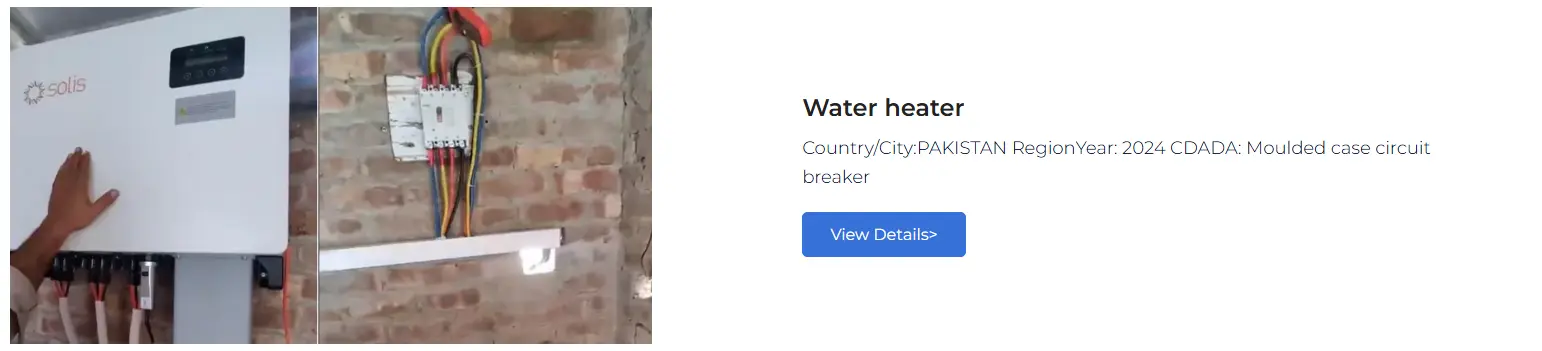

Casi di Cuuperazione di i Clienti

A serie CDADA DAM2 MCCB hè stata furnita à i clienti mundiali, cumpresi integratori di sistemi di distribuzione di energia, fabricatori di equipaghji industriali, fabbriche di switchgear, custruttori di custruzzione è marche OEM in Europa, Sud-est asiaticu, Mediu Oriente, Africa è Sudamerica. Furnemu un fornimentu in granu stabile è suluzioni persunalizati per i partenarii à longu andà.
