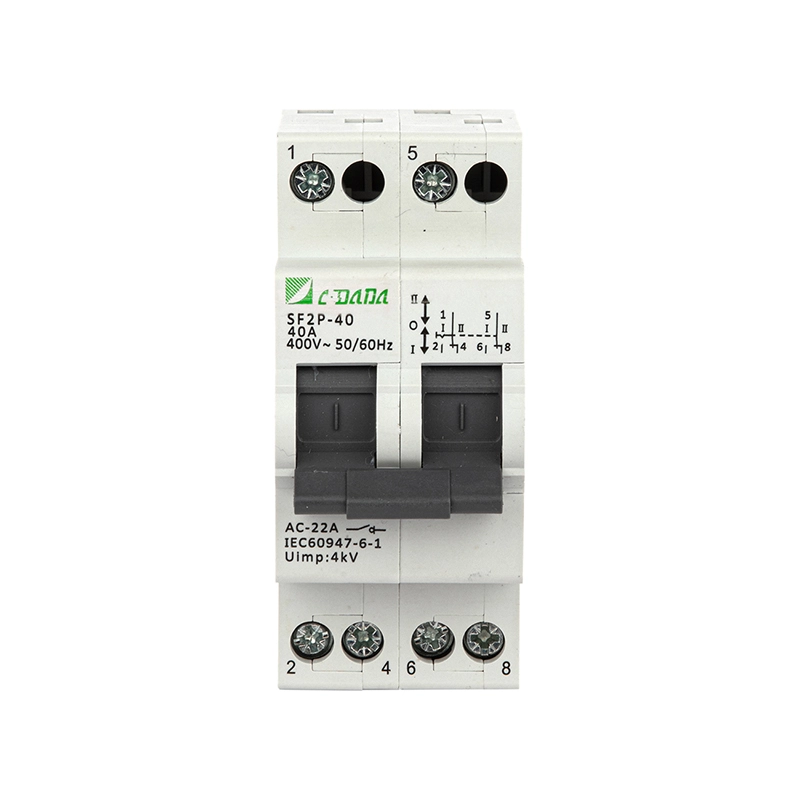

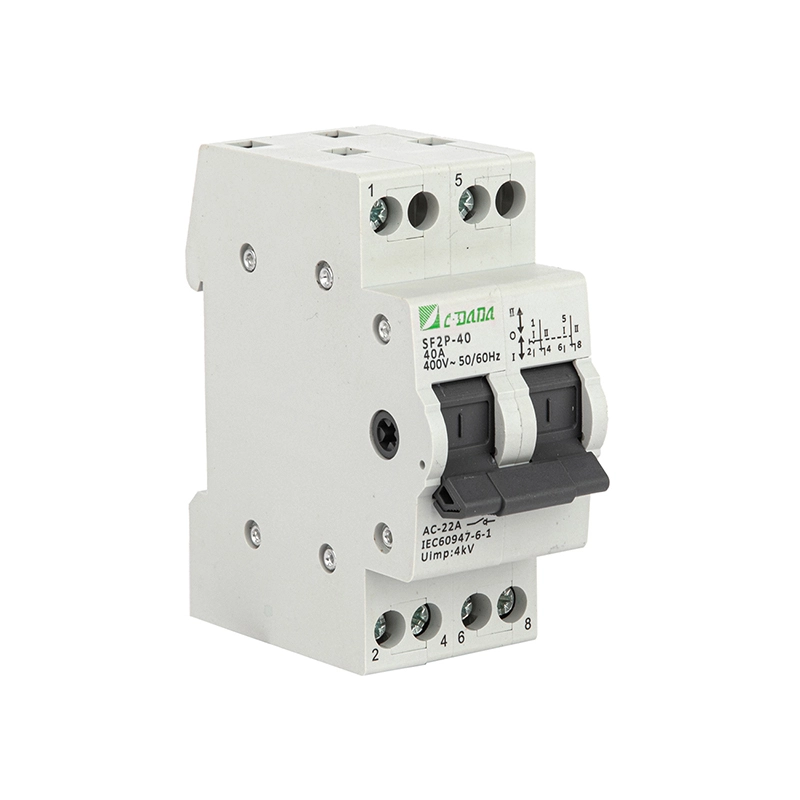

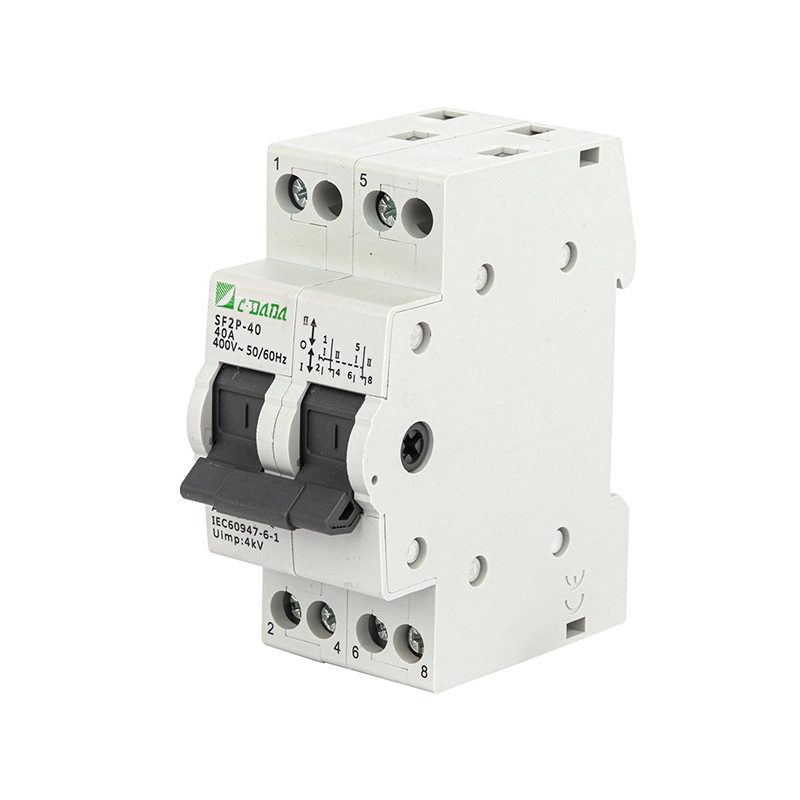

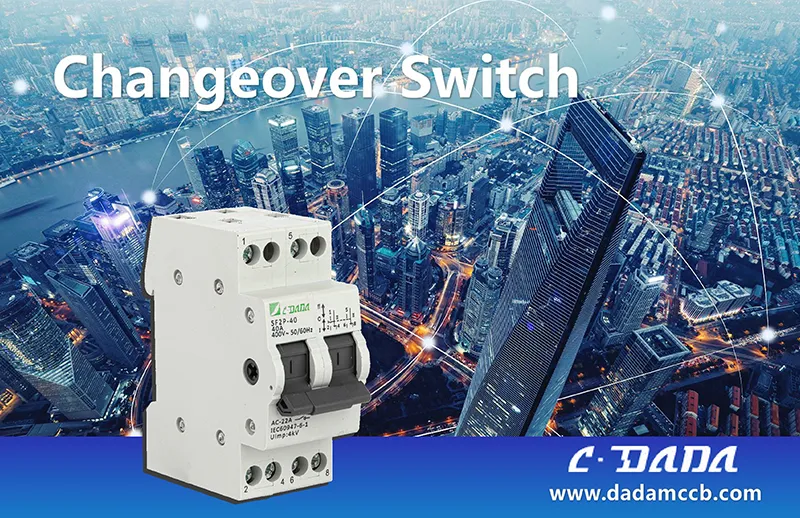

Interruttore di commutazione 2P

Assicurà un cambiamentu di fonte di energia sicura è affidabile cù l'Interruttore di Cambiamentu CDADA SF Series 2P, hè adattatu per a cunversione di circuitu criticu in applicazioni residenziali, cummirciali è industriali leggere. Stu micro interruttore di cambiamentu montatu in ferrovia DIN supporta fonti di energia duale o carichi cù una operazione chjara à 3 pusizioni: I -OFF-II, chì permette transizioni senza saldatura trà rete / rete è forniture di backup / generatore, cuntrollu di mutore avanti / inversu, o circuiti di monitoraghju di fasi / tensione.

Valutatu per AC 50/60Hz, 230–400V, è currenti da 16A à 125A, l'interruttore di commutazione CDADA 2P hè conforme à i standard IEC 60947-3 è EN 60947-3. Dotatu di indicatori di pusizioni ON / OFF, cuntatti d'alta conduttività, è un mecanismu di rapidità / rottura assistita da a molla, assicura un rendimentu stabile ancu sottu operazione manuale frequente. Cuncepitu per a stallazione modulare à fiancu à i MCB è i contattori, hè ideale per i quadri di distribuzione in edifici, sale di pompa, armadi di telecomunicazione è sistemi di illuminazione d'emergenza.

Specificazioni chjave

Serie: SF Series 2P Commutatore manuale

Marca: CDADA | Produttore: Shanghai DADA Electric CO.,LTD

Poles: 2P (Dual Pole) - dispunibule in varianti da 1P à 4P

Corrente nominale: 16A - 125A (derate à 80% sopra 40 ° C ambiente)

Tensione nominale: 230/400V AC, 50/60Hz

Tensione d'isolamentu (Ui): 500V

Categoria d'utilizazione: AC-22A (carichi resistivi è induttivi misti)

Cortu-Time Resist Current (Icw): 12×Ie per 1s

Capacità di fà: 20×Ie, t=0.1s

Vita meccanica: 8.500 operazioni

Vita elettrica: 1.500 operazioni (sottu carica)

Grau d'inquinamentu: II

Montaggio: Standard TH35 DIN rail

Operazione: Maniglia manuale a 3 posizioni (I – O – II)

Indicatori: Posizione ON/OFF visibile via allineamento della maniglia

Terminali: Cunnessione per cable o busbar

Couple de serrage :

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Nota di sicurezza: Nisuna camera di estinzione di l'arcu → deve esse aduprata cù fusibili / MCB upstream per a prutezzione di cortu circuitu

Scheda tecnica

Perchè scegliere l'interruttore di commutazione CDADA 2P?

★ Isolamentu Safe 3-Posizioni

A vera posizione OFF (O) disconnette entrambe le fonti, critiche per il mantenimento e la sicurezza anti-backfeed.

★ Disegnu modulari DIN-Rail

Installa in seconde à fiancu à i MCB - risparmia spaziu è simplifica a disposizione di pannellu in edifici intelligenti o recinzioni OEM.

★ Contatti High Reliability

A geometria di cuntattu dinamica-statica ottimizzata assicura una bassa resistenza è stabilità à longu andà.

★ Cunsigliu Globale

Certificatu à IEC 60947-3 accettatu in Europa, Asia, Africa è America Latina.

★ Operazione User-Safe

U meccanisimu di Spring-assisted impedisce l'ingaghjamentu parziale; manicu allargatu opzionale per i mudelli 63A+.

★ Applicazioni versatili

Da u trasferimentu di u generatore à l'inversione di a direzzione di u mutore - un interruttore, funzioni multiple.

Applicazioni tipiche

Backup Power Systems: Cambia trà utilità è generatore

Cuntrollu di u Motore: Rotazione avanti / inversa di picculi pompe o ventilatori

Circuiti di misurazione: Selezzione di tensione / fasi in pannelli di misurazione

Automatizazione di l'Edifiziu: Doppia unità HVAC, trasferimentu di illuminazione d'emergenza

Telecom & Data Centers: Selezzione di fonti PSU ridondanti

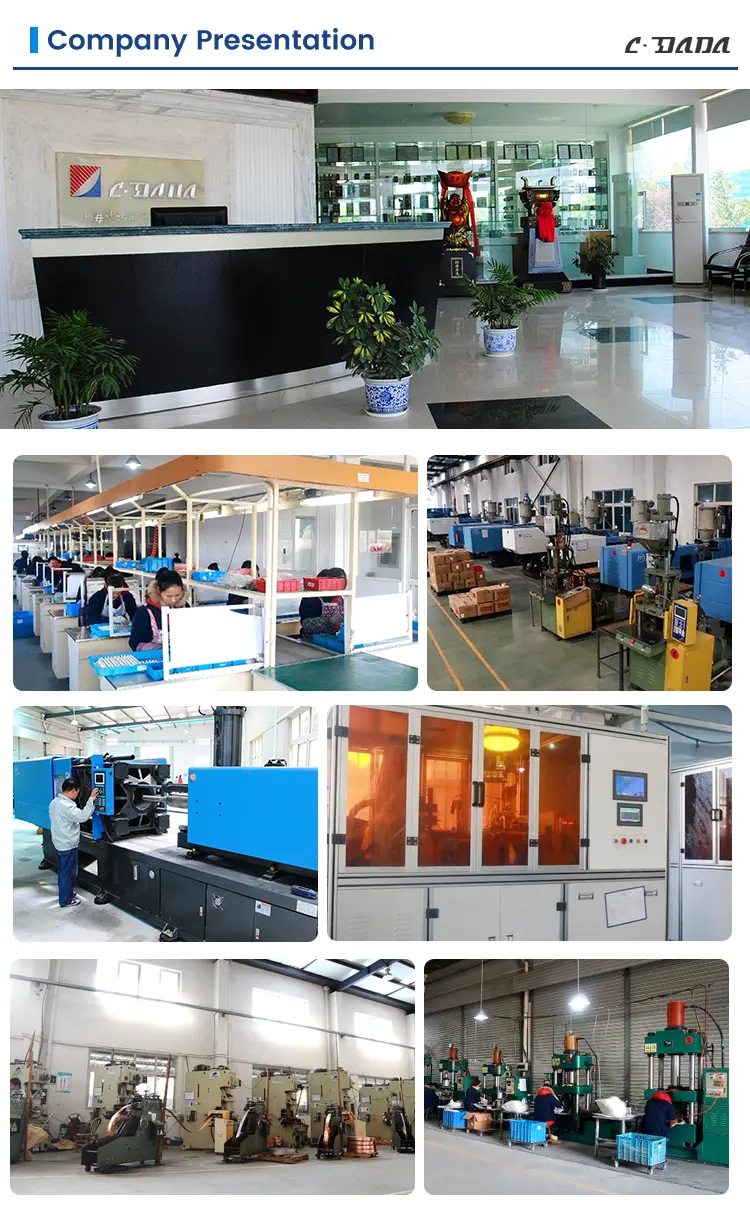

À propositu di CDADA

★ I nostri vantaghji principali sò:

1) Certificazioni internaziunali cumplete,

2) Forte capacità OEM / ODM,

3) Altu rapportu costu-prestazioni,

4) Capacità di pruduzzione affidabile à grande scala,

5) Vasta sperienza d'esportazione.

★ I nostri prudutti sò esportati cù successu à l'Asia Sudueste, u Mediu Oriente, Sudamerica, Africa, Europa è i paesi CIS, cun un forte focus in i mercati di Belt and Road.

★ Investemu continuamente in R&D, monitoremu i normi glubale è i tendenzi di u mercatu, è cullaburemu cù esperti di l'industria per aghjurnà u nostru portfolio di prudutti.

Domande Frequenti

Q1: Puderaghju cambià sottu a carica?

A1: Ùn hè cunsigliatu. L'interruttore di commutazione 2P di a serie SF ùn hà micca una camera di estinzione di l'arcu. Sempre de-energize u circuitu prima di cambià, o aduprate solu per u trasferimentu senza carica (per esempiu, funzione isolante). Per a commutazione di carica in tensione, cunzidira l'ATS motorizzati o i sezionatori di interruttori fusibili.

Q2: Perchè ci hè una pusizione "O" (OFF)?

A2: A pusizione centrale OFF assicura un isolamentu cumpletu da e duie fonti di energia, essenziale per a sicurità di mantenimentu è impediscenu a retroalimentazione in generatori o inverter.

Q3: Aghju bisognu di fusibili cù questu switch?

A3: Iè. Siccomu ùn pò micca interrompe i currenti di difettu, sempre l'accoppiate cù fusibili upstream o MCB valutati per u currente prospettivu di cortocircuitu di u vostru sistema.

Q4: Pò cuntrullà a direzzione di u mutore?

A4: Iè, per i picculi mutori, l'interruttore 2P pò inversà a sequenza di fasi quandu hè cablatu bè. Assicuratevi chì u mutore hè fermatu è disenergizatu prima di cambià a direzzione.

Q5: Perchè sceglie CDADA sopra à altre marche?

A5: CDADA offre:

● True interlock meccanicu à 3 pusizioni (senza stati flottanti)

● Compatibilità DIN-rail cù standard panel globale

● Indicazione visuale chjaru di a pusizione di u cambiamentu

● Robustu mecanismu di primavera per a pressione di cuntattu affidativa

● Prezzi cumpetitivi cù certificazione IEC cumpleta è supportu tecnicu
